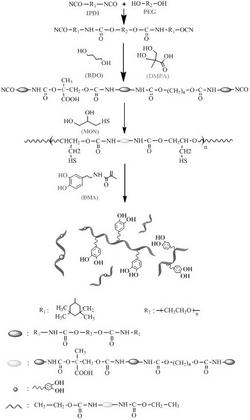

1. 一种仿贻贝黏蛋白结构的梳状水性聚氨酯材料的制备方法，包括以下步骤：步骤一：含巯基的梳状聚氨酯预聚体的制备

向合成的PPU中加入含巯基的扩链剂，在70～80℃下反应1 2h，即得到含巯基的梳状聚~氨酯预聚体；

步骤二：仿贻贝黏蛋白结构的梳状水性聚氨酯材料的制备

将多巴胺甲基丙烯酰胺单体（DMA）分散于丙酮中，按照多巴胺甲基丙烯酰胺单体（DMA）和巯基摩尔比为1:1.3 1.4，将其加入到步骤一所制备的含巯基的梳状聚氨酯预聚体中，再~按照光引发剂和DMA的摩尔比为1:1.1～1.2加入光引发剂2,2-二甲氧基-2-苯基苯乙酮（DMAP），随即在波长为365nm的紫外灯照射下进行丙烯酰胺基和巯基之间的点击化学反应，反应时间为20-40min，最后将制得的产物进行中和、乳化，得到仿贻贝黏蛋白结构的梳状水性聚氨酯乳液。

2.根据权利要求1所述的仿贻贝黏蛋白结构的梳状水性聚氨酯材料的制备方法，其特征在于：所述的步骤一中含巯基的扩链剂为1-硫代甘油（MON）、1,1-二氨基乙硫醇、甲硫醇二氨、1,2-二巯基-1,2-乙二醇、1,2-二巯基-1,2-乙二氨中的一种或几种。

3.如权利要求1所述的制备方法制得的梳状水性聚氨酯材料。
