专利号: 2019102708277
申请人: 天津市职业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

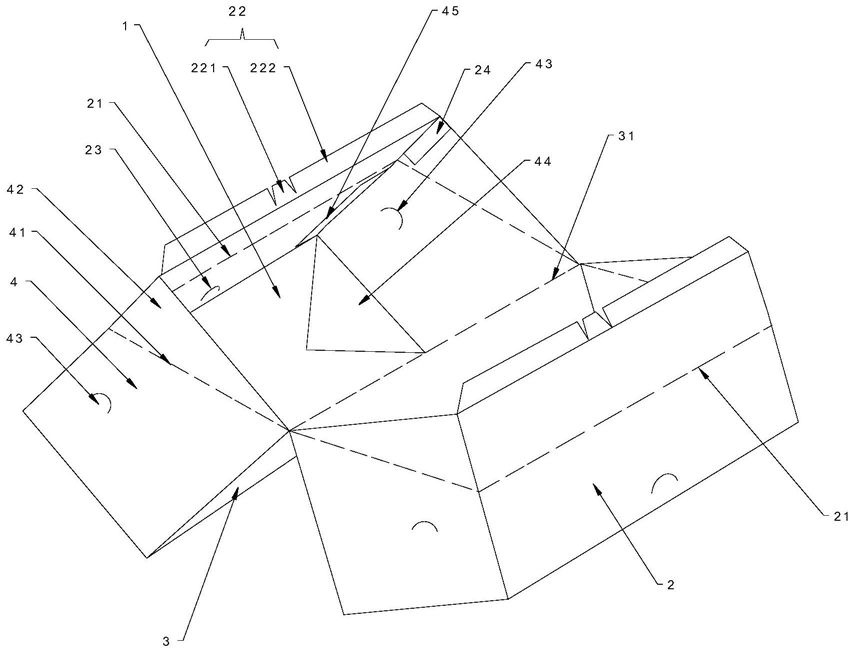

1.一种多用途咖啡包装盒,其特征在于:包括两个对称的结构相同的半盒体,半盒体包括底面、正面、背面和两个侧面;

两个半盒体的背面的顶边相连,且该连接边为切痕线;半盒体的正面上设置有正面压痕线,该正面压痕线与切痕线相平行,在半盒体的正面的顶边设置有襟片,所述襟片分为三段,分别是位于中间部位的插接襟片和位于该插接襟片两侧的较长的粘结襟片;在半盒体正面的正面压痕线下方还设置有第一圆弧插接部,当半盒体的正面压痕线以上的面板部分沿正面压痕线向内折下后,插接襟片正好能够插入该第一圆弧插接部,从而使折下的面板能够贴合在半盒体正面内壁;

半盒体的两个侧面上均设置有侧面压痕线,该侧面压痕线的一端连接至切痕线,该侧面压痕线的另一端连接至半盒体的正面压痕线,这样使半盒体的侧面具有一个可以沿侧面压痕线折叠的三角形;在半盒体侧面的侧面压痕线下方设置有第二圆弧插接部,当三角形沿侧面压痕线向内折下后,三角形的顶角正好能够插入该第二圆弧插接部,从而使三角形贴合在半盒体侧面内壁;

所述多用途咖啡包装盒由一整块盒坯制作而成;

所述的多用途咖啡包装盒的使用方法如下:一、作为包装盒包装咖啡使用:将袋装咖啡放入两个半盒体中,然后将两个半盒体的粘结襟片向内折90度,并通过胶水相互粘结在一起,使两个半盒体封装成一个完整的盒体,用于销售使用;

二、消费者从粘结襟片的结合处打开盒体,形成两个半盒体,然后将半盒体侧面的三角形沿侧面压痕线向内折下,三角形的顶角插入第二圆弧插接部,从而使三角形贴合在半盒体侧面内壁;将半盒体的正面压痕线以上的面板部分沿正面压痕线向内折下,使插接襟片插入第一圆弧插接部,从而使折下的面板贴合在半盒体正面内壁;从而形成两个整洁的半盒体,一个盛装咖啡,另一个用于放一些小杂物;此外,可以沿着中间的切痕线将两个半盒体分成两个独立的盒子使用,用于咖啡的共享,或者分地存放。

2.根据权利要求1所述的多用途咖啡包装盒,其特征在于:该正面压痕线距离半盒体的底面的距离是半盒体正面总高度的2/3。

3.根据权利要求1所述的多用途咖啡包装盒,其特征在于:襟片沿半盒体的正面的顶边设置,襟片高度1cm,襟片的总长度与半盒体的正面的顶边长度一致。

4.根据权利要求1所述的多用途咖啡包装盒,其特征在于:插接襟片长1‑1.5cm。

5.根据权利要求1所述的多用途咖啡包装盒,其特征在于:插接襟片长1.2cm。

6.根据权利要求1所述的多用途咖啡包装盒,其特征在于:半盒体的两个侧面的底边均连接有三角形襟片,该三角形襟片粘结在半盒体的底面,从而使底面和侧面固定。

7.根据权利要求1所述的多用途咖啡包装盒,其特征在于:在半盒体的两个侧面的外侧边均连接有一小长方形襟片,该小长方形襟片粘结在半盒体的正面,从而使正面和侧面固定。

8.根据权利要求1所述的多用途咖啡包装盒,其特征在于:在半盒体的正面压痕线以上的面板的两个侧边分别连接有小长方形襟片,将该小长方形襟片粘结在半盒体的侧面的三角形内壁,从而使正面压痕线以上的面板和侧面的三角形固定。
