专利号: 2019102714969
申请人: 安阳工学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

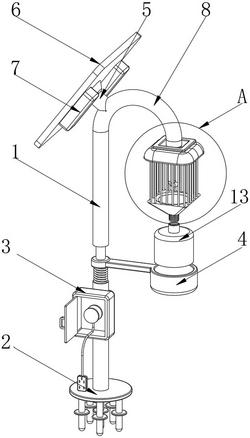

1.一种水稻害虫诱捕装置,其特征在于:包括主杆(1),主杆(1)底端安装有主杆固定组件(2),主杆(1)中部安装有支撑固定组件(4),主杆(1)顶部一侧安装有支撑杆(5),支撑杆(5)上安装有太阳能电池板(6),太阳能电池板(6)下方安装有蓄电池(7),太阳能电池板(6)的输出端电性连接蓄电池(7)的输入端,主杆(1)上端部设置有悬挂杆(8),悬挂杆(8)端部安装有灯罩(9),灯罩(9)内安装有诱虫灯(10),蓄电池(7)的输出端电性连接诱虫灯(10)的输入端;

灯罩(9)底部安装有集虫组件(13),集虫组件(13)包括集虫罐(1301),灯罩(9)底部设置有外螺纹管(12),集虫罐(1301)顶部设置有内螺纹管(1302),灯罩(9)和集虫罐(1301)之间通过外螺纹管(12)和内螺纹管(1302)固定连接,且灯罩(9)与集虫罐(1301)内部通过外螺纹管(12)和内螺纹管(1302)连通;

集虫罐(1301)底面上开设有卸虫孔(1303),卸虫孔(1303)内安装有卸虫板(1304),卸虫板(1304)上开设有渗透孔(1305),卸虫孔(1303)的直径等于卸虫板(1304)的直径,渗透孔(1305)的直径小于害虫的最小尺寸,确保害虫不会从渗透孔(1305)掉落到诱虫剂槽(406)内;

支撑固定组件(4)包括滑动杆(401),滑动杆(401)嵌入安装在主杆(1)的中部,滑动杆(401)外侧下部套设有支撑弹簧(402),滑动杆(401)外侧、支撑弹簧(402)上方套设有滑座(403),滑座(403)侧面与连接杆(404)的一端连接,连接杆(404)的另一端设置有支撑座(405),支撑座(405)内开设有诱虫剂槽(406);滑座(403)可沿滑动杆(401)上下移动和左右旋转,支撑弹簧(402)在松弛状态下的长度等于滑动杆(401)的长度;

集虫罐(1301)的下部卡入诱虫剂槽(406)内,诱虫剂槽(406)的内径略大于集虫罐(1301)的外径。

2.根据权利要求1所述的水稻害虫诱捕装置,其特征在于:所述主杆固定组件(2)包括主抓地板(201)、安装固定插杆(202)和次抓地板(203),主杆(1)底端与主抓地板(201)上底面固定连接,主抓地板(201)下底面上均匀设置有若干安装固定插杆(202),安装固定插杆(202)中部设置有次抓地板(203)。

3.根据权利要求1或2所述的水稻害虫诱捕装置,其特征在于:所述主杆固定组件(2)的表面涂抹有耐腐蚀油漆。

4.根据权利要求1所述的水稻害虫诱捕装置,其特征在于:所述灯罩(9)顶部安装有防雨组件(11),防雨组件(11)包括固定在灯罩(9)顶部的固定座(1101),固定座(1101)侧面开设有收纳槽(1102),收纳槽(1102)内部收纳有折叠的防雨布袋(1103),且防雨布袋(1103)的一端固定在收纳槽(1102)内壁上,防雨布袋(1103)的另一端设置有固定弹性绳(1104),固定弹性绳(1104)在无外力撑开时的长度小于灯罩(9)的周长。

5.根据权利要求4所述的水稻害虫诱捕装置,其特征在于:所述固定弹性绳(1104)通过针线缝合在防雨布袋(1103)的端部。

6.根据权利要求1所述的水稻害虫诱捕装置,其特征在于:所述卸虫孔(1303)内侧壁和卸虫板(1304)外周壁上均设置有连接螺纹(1306),卸虫板(1304)和卸虫孔(1303)之间通过连接螺纹(1306)固定连接。

7.根据权利要求6所述的水稻害虫诱捕装置,其特征在于:所述卸虫板(1304)下底面上设置有拆卸旋钮(1307)。

8.根据权利要求1所述的水稻害虫诱捕装置,其特征在于:所述主杆(1)上还设置有接线组件(3),包括固定在主杆(1)上的收线盒(301),收线盒(301)侧面上设置有可开合的盒盖(302),收线盒(301)内固定有卷收辊(303),卷收辊(303)外侧缠绕有连接电线(304),连接电线(304)一端与蓄电池(7)的输出端电性连接,连接电线(304)另一端与接线插座(305)电性连接。
