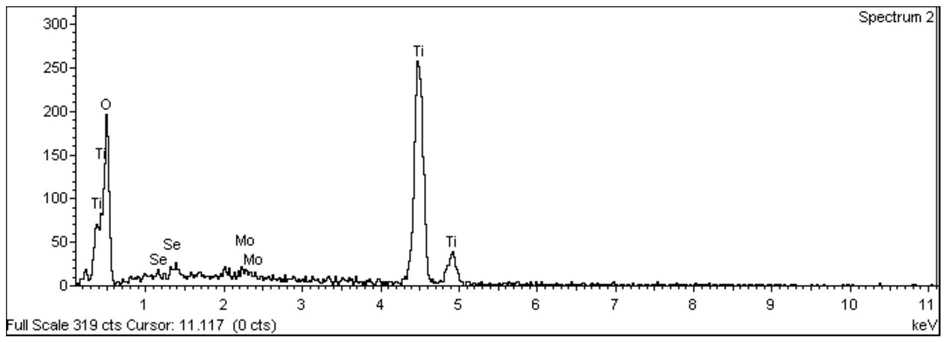

1.一种二硒化钼改性二氧化钛纳米光催化剂，其特征在于，所述催化剂是100～200nm粒径的粉末，其主要成份为MoSe2与TiO2，其中MoSe2的质量百分含量为5-20％，余量为TiO2。

2.一种如权利要求1所述的二硒化钼改性二氧化钛纳米光催化剂的制备方法，其特征在于，包括如下步骤：

(1)MoSe2的水热合成：将可溶性钼盐、硒粉、还原剂溶于40-60wt％的乙醇水溶液中，磁力搅拌20-40分钟，然后在150-250℃恒温水热反应5-7h后，冷却至室温，得到反应产物；将上述反应产物加入热碱液中，磁力搅拌10-20分钟后置于70-90℃的烘箱中1-3h以去除多余的硒，自然冷却至室温，过滤、洗涤和干燥后，得到MoSe2粉末；

(2)MoSe2/TiO2的合成：将步骤(1)中制备的MoSe2粉末分散到浓度为8-12g/L的可溶性钛盐的乙醇或水溶液中，超声分散20-40min后在160-220℃恒温水热反应10-14h；自然冷却至室温后，经过洗涤和干燥，得到所述MoSe2/TiO2纳米光催化剂。

3.根据权利要求2所述的二硒化钼改性二氧化钛纳米光催化剂的制备方法，其特征在于，所述可溶性钼盐为钼酸铵、钼酸钠或五氯化钼；还原剂为盐酸羟胺或硼氢化钠；可溶性钛盐为钛酸四丁酯或氟钛酸铵；热碱液为60-80℃的氢氧化钠或氢氧化钾溶液，浓度为1-

3mol/L。

4.根据权利要求3所述的二硒化钼改性二氧化钛纳米光催化剂的制备方法，其特征在于，步骤(1)所述可溶性钼盐、硒粉、还原剂在所述乙醇水溶液中的浓度分别为30～35g/L、

30～35g/L、5～6g/L，所述热碱液与乙醇水溶液的体积比为1:1～2；步骤(2)所述MoSe2粉末和可溶性钛盐的质量比为0.04～0.16:1。

5.根据权利要求1所述的二硒化钼改性二氧化钛纳米光催化剂应用于一种光催化环保涂料，其特征在于，按照质量百分比，其组成如下：成膜物质为26％-60％，分散剂为2-5％，消泡剂为0.1-0.5％，防霉剂为0.5-1.5％，稳定剂为2-5％，流平剂为0.3-0.6％，增白剂为

10-15％，纳米光催化助剂MoSe2/TiO2为2-8％,去离子水或蒸馏水为15-40％。

6.根据权利要求5所述的应用，其特征在于，所述成膜物质为水溶性丙烯酸乳液与聚氨酯乳液的混合物，其中水溶性丙烯酸乳液占所述环保涂料的21-45wt％,聚氨酯乳液占所述环保涂料的5％-20wt％；所述分散剂为十二烷基苯磺酸钠；所述防霉剂为氯酚钠涂料专用防腐防霉剂；所述消泡剂为聚硅氧烷类消泡剂；所述稳定剂为受阻胺类光稳定剂，所述流平剂为聚醚改性聚硅氧烷；所述增白剂为钛白粉。

7.根据权利要求6所述应用的方法，其特征在于，所述光催化环保涂料的制备方法如下：以所述光催化涂料的质量百分比计，将21-45％的水溶性丙烯酸乳液、5-20％的聚氨酯乳液、2-5％的分散剂、0.1-0.5％的消泡剂、10-15％的增白剂分散到20-45％的去离子水或蒸馏水中，以800～1000r/min的转速均匀搅拌10-20min后缓缓加入2-8％的MoSe2/TiO2光催化剂粉末，在1500～2500r/min的转速下搅拌分散30-60min，然后以2500～3000r/min的转速搅拌20-40min，再在800～1500r/min的转速搅拌下加入2-5％的稳定剂、0.3-0.6％的流平剂、4.0-6.0％的防霉剂，同时用NaOH或KOH调节pH值到7.0-8.0，以800～1000r/min的转速搅拌均匀后陈化2-5h，制得所述MoSe2/TiO2光催化涂料。
