专利号: 2019102755812
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

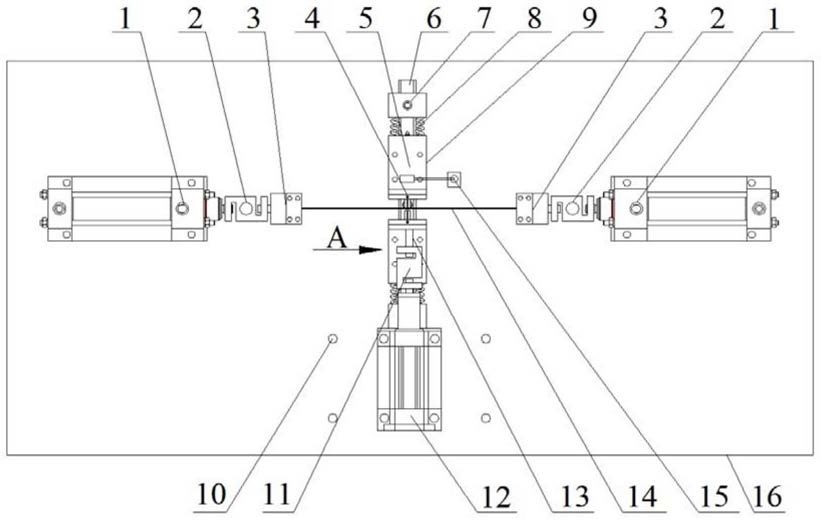

1.一种径向冲击工况下钢丝的微动疲劳试验装置,包括试验台(16)、轴向钢丝(14),其特征在于:在所述轴向钢丝(14)的两头分别设有钢丝张紧拉伸装置,轴向钢丝(14)的中部位置处设有径向接触装置、冲击装置和弹簧复位装置;

所述的钢丝张紧拉伸装置包括依次连接的电动缸(1)、拉力传感器(2)和钢丝夹具(3),所述的拉力传感器(2)一端连接在电动缸(1)的活塞螺纹杆上,另一端与钢丝夹具(3)相连;

所述轴向钢丝(14)的端头嵌装在钢丝夹具(3)上,钢丝夹具(3)经盖板通过螺钉夹紧,保证轴向钢丝(14)在受到轴向拉力时不发生滑移;

所述的径向接触装置包括支座轨道(6)、对称布置在支座轨道(6)上的钢丝固定夹具(4)、夹具支座(5)和轨道滑块(9);钢丝固定夹具(4)和轨道滑块(9)通过夹具支座(5)的定位孔装配在一起;钢丝固定夹具(4)中部对称嵌装有与轴向钢丝(14)相接触的接触钢丝(17),上下两端通过螺钉进行夹紧固定;

所述的冲击装置包括提供冲击力的电动缸(12)、连接在电动缸(12)活塞螺纹杆上的拉压传感器(11),拉压传感器(11)的另一端以螺纹连接的方式连接冲头(13),冲头(13)中心位子正对钢丝接触位置;冲击装置前侧设有固定在实验台(16)上的位移传感器(15),测量位置正对夹具支座(5)中心位置;

所述的弹簧复位装置包括弹簧固定块(7)和弹簧(8),弹簧固定块(7)用螺丝固定在支座导轨(6)上,弹簧(8)配合在导轨滑块(9)和弹簧固定块(7)之间;调节导轨滑块(9)与弹簧固定块(7)之间的距离,能控制轴向钢丝(14)两侧受的接触力。

2.根据权利要求1所述的一种径向冲击工况下钢丝的微动疲劳试验装置,其特征在于:所述的钢丝固定夹具(4)为类梯形结构块和正方形板通过螺钉连接而成,类梯形上平面开有便于钢丝嵌入固定的圆形凹槽,凹槽末端设有连接固定板上的通孔。

3.根据权利要求1所述的一种径向冲击工况下钢丝的微动疲劳试验装置,其特征在于:所述弹簧固定块(7)处的支座导轨(6)上表面刻有等间距刻度,有利于装配时控制支座导轨(6)两侧轨道滑块(9)和弹簧固定块(7)之间的距离。

4.实施权利要求1所述的一种径向冲击工况下钢丝的微动疲劳装置的试验方法,其特征在于:包括以下步骤:a.试验时,将轴向钢丝(14)装配在钢丝张紧拉伸装置上,通过控制器控制电动缸(1),对轴向钢丝(14)施加预定的初始拉力;

b.将接触钢丝(17)固定在钢丝固定夹具(4)上,调整导轨滑块(9)和弹簧固定块(7)之间的距离;

c.对拉力传感器(2)、拉压传感器(11)和位移传感器(15)进行调零;

d.通过计算机控制冲击电动缸(12),对轴向钢丝(14)进行冲击;改变冲击电动缸(12)的冲击速度,采集不同传感器的输出信号,并记录于计算机上,获取不同冲击速度下,轴向钢丝(14)受到的径向冲击力,径向冲击位移和轴向拉力;

e.改变冲击电动缸(12)的位置,调整径向接触装置的位置,使得冲击装置的冲头中心位置正对轴向钢丝(14)和接触钢丝(17)的接触位置;

f.重复步骤a至e,采集不同传感器的输出信号,并记录于计算机上;

g.将获得的所有数据进行对比、分析、计算,对轴向钢丝(14)在同一冲击位置受到不同冲击速度和不同冲击位置的同一冲击速度下,为轴向钢丝(14)的疲劳强度和疲劳寿命提供依据。
