1.一种聚乙烯亚胺修饰的抗坏血酸碳纳米点的制备方法，其特征在于，包括以下步骤：将聚乙烯亚胺加入到含有抗坏血酸溶液的反应釜中，所述聚乙烯亚胺与抗坏血酸的摩尔比为0.05～1:1，密封后加热至180-220℃，反应5-7h，冷却过滤，透析6-10h，每间隔1.5-2.5h换一次超纯水，冷冻干燥获得碳纳米点粉末。

2.根据权利要求1所述的一种聚乙烯亚胺修饰的抗坏血酸碳纳米点的制备方法，其特征在于，采用的聚乙烯亚胺的分子量为600-10000；

当聚乙烯亚胺的分子量为600时，采用的透析袋为道尔顿分子量1000；

当聚乙烯亚胺的分子量为10000时，采用的透析袋为道尔顿分子量10000。

3.根据权利要求1所述的一种聚乙烯亚胺修饰的抗坏血酸碳纳米点的制备方法，其特征在于，反应液冷却至室温后通过0.45μM针式滤膜过滤。

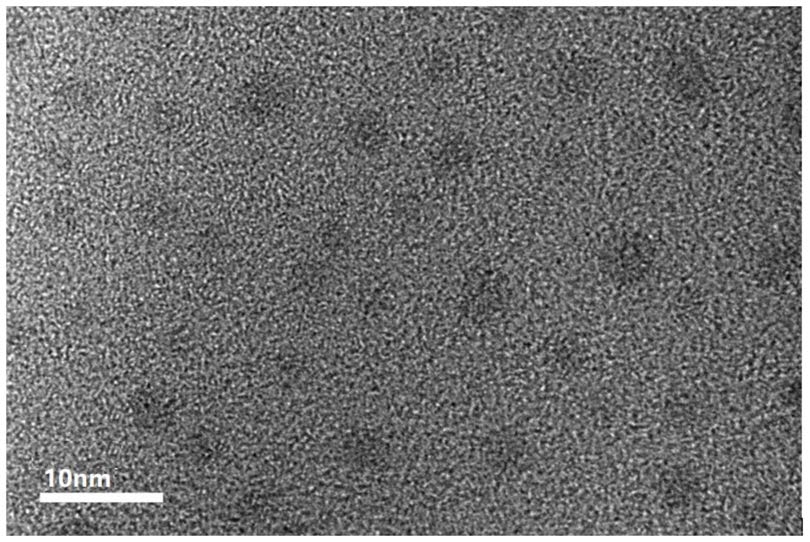

4.一种采用权利要求1-3任一项所述制备方法制得的抗坏血酸碳纳米点。

5.一种权利要求1-3任一项所述制备方法制得或权利要求4所述抗坏血酸碳纳米点作为荧光探针在次氯酸可视化检测中的应用。

6.根据权利要求5所述的应用，其特征在于，采用抗坏血酸碳纳米点荧光探针对次氯酸定量检测。

7.根据权利要求6所述的应用，其特征在于，对次氯酸定量检测的步骤如下：

1)将碳纳米点粉末分散在超纯水中，制备碳纳米点荧光探针分散液；

2)取2mL浓度为2μg/mL的探针分散液放置在荧光检测的比色皿中，在350nm的紫外光激发下，进行荧光分析检测；

3)向分散液中依次加入次氯酸标准溶液，检测荧光强度的变化，建立次氯酸浓度与荧光猝灭强度之间的线性关系，以该标准曲线为依据实现对次氯酸的定量检测。

8.根据权利要求5所述的应用，其特征在于，采用抗坏血酸碳纳米点荧光探针制备得到次氯酸检测试纸，将次氯酸检测试纸用于次氯酸可视化检测。

9.根据权利要求8所述的应用，其特征在于，制备次氯酸检测试纸的步骤如下：制备形状规则的滤纸片，然后将探针溶液滴加在滤纸上，多次重复干燥，在紫外灯的照射下得到蓝色的次氯酸检测试纸。

10.根据权利要求9所述的应用，其特征在于，利用打孔器将聚酯纤维的滤纸制备成直径为0.6mm的圆形小滤纸片，然后滴加探针溶液。
