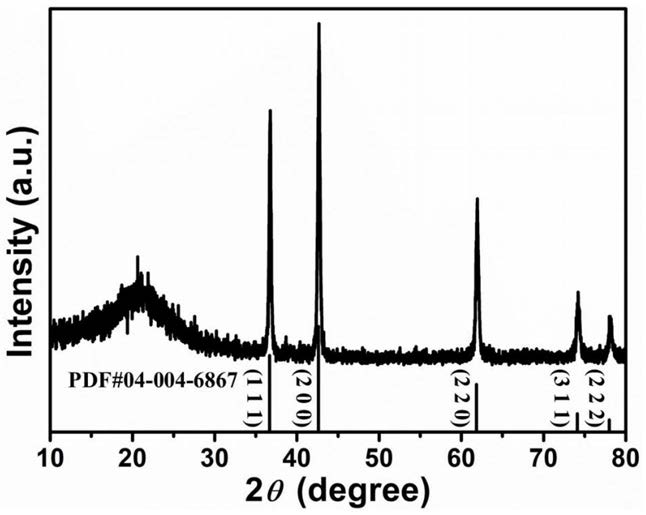

1.一种常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，将钛源和氮源充分混合并研磨；再将研磨后的粉末放入管式炉中，然后在惰性气氛和还原性气氛下将管式炉加热到600～1200℃，保温20～60min，待反应结束后冷却至室温，获得灰黑色的目标产物TiN粉末。

2.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，钛源为钛粉，氮源为氯化铵。

3.根据权利要求1或2所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，钛源与氮源的物质的量比为1：(8～15)。

4.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，管式炉内的真空度低于100Pa。

5.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，管式炉加热的升温速率为2～10℃/min。

6.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，惰性气体为高纯氩气，流量为50～400sccm。

7.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，还原性气体为氢气，流量为20～80sccm。

8.根据权利要求1所述的常压化学气相沉积法制备纳米氮化钛粉体的方法，其特征在于，制备的TiN粉末颗粒大小为20～200nm。
