专利号: 201910279687X
申请人: 嘉兴众衡电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

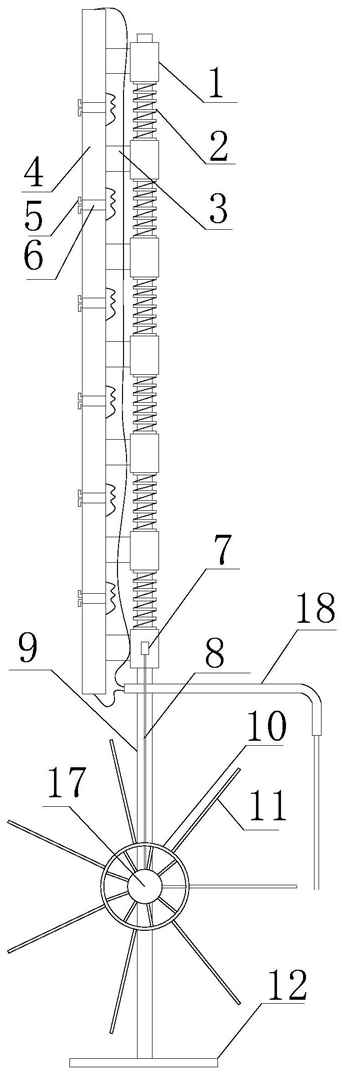

1.一种太阳能电池组件,其特征在于:包括大型太阳能电池板、立柱和拉动机构,所述大型太阳能电池板由一块以上的小型太阳能电池板组成,一块以上的小型太阳能电池板垂直均匀分布,立柱设置于小型太阳能电池板右侧,并与小型太阳能电池板平行设置,相邻的小型太阳能电池板之间均设有一弹性气囊,弹性气囊下端均通过强力胶固定于下方的小型太阳能电池板上,弹性气囊朝向小型太阳能电池板表面的一端面上均注塑安装一根以上的气管,气管均呈“L”型结构设置,气管的出气端均朝向小型太阳能电池板的表面,小型太阳能电池板的背面上均通过螺栓固定安装一连接杆,连接杆一端均焊接固定安装一套管,套管均套设于立柱上,套管和立柱的横截面均呈方形结构设置,立柱位于套管之间的一段上均套有一弹簧,弹簧上下端均焊接固定于相邻的套管上,最下端的套管上焊接固定安装一横杆,横杆的底面上焊接固定安装一连接耳,连接耳上连接一拉绳,拉绳下端与拉动机构连接。

2.根据权利要求1所述的太阳能电池组件,其特征在于:所述拉动机构包括轴杆、轴承、卷盘、旋转盘、圆环和旋转叶,轴承嵌入式焊接固定于立柱的外壁面上,轴杆一端插入轴承的内环中,并与内环焊接固定,另一端与旋转盘焊接固定,圆环套设与旋转盘外部,圆环与旋转盘之间焊接固定安装一根以上的连接杆,旋转叶设有多片,一片以上的旋转叶呈环形结构均匀焊接固定于圆环的外圈面上,卷盘焊接固定于旋转盘上,连接耳与卷盘相对设置,拉绳下端固定于卷盘上。

3.根据权利要求1所述的太阳能电池组件,其特征在于:所述立柱的底面上焊接固定安装一底板,底板上设有一个以上的固定孔。

4.根据权利要求1所述的太阳能电池组件,其特征在于:所述立柱下端还焊接固定安装一布线管,布线管内部设有一电线,底部小型太阳能电池板上的正极与电线上的正极连接,顶部小型太阳能电池板上的负极与电线上的负极连接,中间的小型太阳能电池板直径均通过弹性电线连接。

5.根据权利要求1所述的太阳能电池组件,其特征在于:所述顶部的套管与立柱之间焊接固定,剩余的套管与立柱活动连接。
