专利号: 2019102800767
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

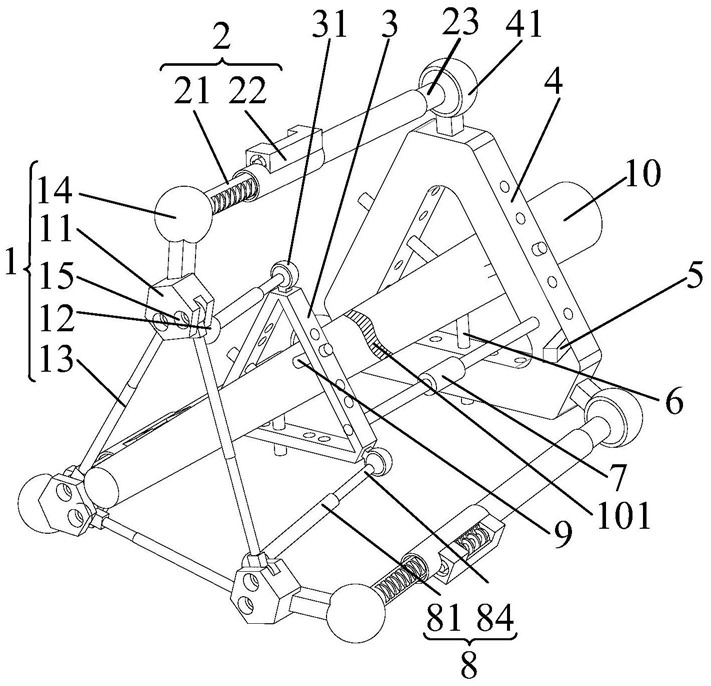

1.一种远程可控的变形式调压外骨骼固定装置,其特征在于,包括调节支架、调压装置、第一固定支架、第二固定支架、控制器、第一骨针、拉力测试装置、阻尼式伸缩杆、第二骨针、肢体和骨折部位,所述调节支架包括连接器、第一调节球帽、伸缩杆、第二调节球帽和调节孔,所述连接器的第一端面均布设有所述调节孔,所述伸缩杆的第一端和第二端通过所述调节孔分别与所述连接器转动连接,共同构成所述调节支架的总体结构,且所述连接器的第一端和第二端分别设有所述第一调节球帽和第二调节球帽,所述阻尼式伸缩杆的球头液压筒通过所述第一调节球帽与所述调节支架球副连接,且所述阻尼式伸缩杆的球头活塞杆通过均布设于所述第一固定支架圆周方向的第一固定球帽与所述第一固定支架球副连接,所述调压装置的球头滑杆通过所述第二调节球帽与所述调节支架球副连接,且所述调压装置的球头套筒通过均布设于所述第二固定支架圆周方向的第二固定球帽与所述第二固定支架球副连接;

所述拉力测试装置的第一端和第二端分别与所述第一固定支架和第二固定支架固定连接,且所述控制器设于所述第二固定支架的第二端面;以及所述肢体依次穿过所述调节支架、第一固定支架以及第二固定支架,且所述第一固定支架通过所述第一骨针固定安装于所述骨折部位的第一端,所述第二固定支架通过所述第二骨针固定安装于所述骨折部位的第二端。

2.根据权利要求1所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述调压装置包括球头滑杆、螺旋杆调节器和球头套筒,所述球头滑杆与所述调节支架的第二调节球帽球副连接,且所述球头滑杆与所述螺旋杆调节器蜗轮蜗杆传动连接,所述球头套筒与所述第二固定支架的第二固定球帽球副连接。

3.根据权利要求1所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述阻尼式伸缩杆包括球头液压筒、双球活塞、活塞盖、球头活塞杆、密封盖和钢球,所述球头液压筒与所述双球活塞滑动连接,所述双球活塞与所述球头活塞杆螺纹连接,且所述活塞盖固定安装于所述双球活塞的第一端面,所述密封盖穿过所述球头活塞杆固定安装于所述球头液压筒的第一端面,所述钢球设于所述双球活塞的内部,且所述双球活塞和活塞盖上均设有进油口和出油口。

4.根据权利要求1所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述调节支架总体为三角形结构形状。

5.根据权利要求2所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述第一固定球帽均布设于所述第一固定支架的圆周方向,且关于所述第一固定支架的中心轴线呈120度均匀分布,所述第二固定球帽均布设于所述第二固定支架的圆周方向,且关于所述第二固定支架的中心轴线呈120度均匀分布。

6.根据权利要求2所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述第一骨针关于所述第一固定支架的中心轴线呈120度均匀分布,所述第二骨针关于所述第二固定支架的中心轴线呈120度均匀分布。

7.根据权利要求2所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述球头套筒的圆周方向设有刻度线。

8.根据权利要求5所述的远程可控的变形式调压外骨骼固定装置,其特征在于,所述第一固定支架和第二固定支架的端面均呈等腰三角形截面形状。
