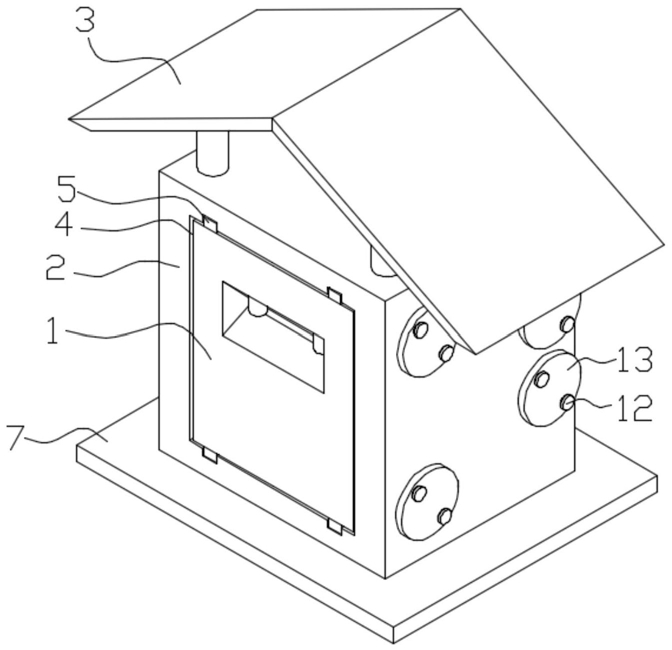

1.一种安全防护型新能源汽车充电桩,其特征在于,包括一侧具有开放式容纳腔(4)的防护外壳(2)以及充电桩本体(1);所述充电桩本体(1)通过设置在防护外壳(2)上的安装机构拆装式安装在所述容纳腔(4)内;
所述安装机构包括开设于充电桩本体(1)外侧壁上的安装槽(11)、与所述安装槽(11)相配合的安装块(15)、对所述安装块(15)起推动作用的弹性支撑部以及用于调整所述安装块(15)朝向的调节部。
2.根据权利要求1所述的安全防护型新能源汽车充电桩,其特征在于,所述弹性支撑部转动设于防护外壳(2)上开设的内通孔(9)内,所述防护外壳(2)上还开设有与所述内通孔(9)相通的外通孔(8),所述调节部与所述外通孔(8)相配合。
3.根据权利要求2所述的安全防护型新能源汽车充电桩,其特征在于,所述安装块(15)为一侧具有倾斜面的棱柱结构。
4.根据权利要求3所述的安全防护型新能源汽车充电桩,其特征在于,所述弹性支撑部包括支撑筒(14)、水平滑动设于所述支撑筒(14)内的支撑滑块(18)、设于所述支撑筒(14)内的支撑弹簧(17)以及与所述支撑滑块(18)的一侧面相连接的支撑横杆(16),其中所述支撑弹簧(17)的一端与支撑滑块(18)的另一侧面相连接,支撑弹簧(17)的另一端与所述支撑筒(14)远离支撑横杆(16)的一侧内壁表面相连接;
所述安装块(15)固定安装在所述支撑横杆(16)的另一端,且所述支撑横杆(16)滑动贯穿于所述支撑筒(14)远离支撑弹簧(17)的一侧壁上。
5.根据权利要求4所述的安全防护型新能源汽车充电桩,其特征在于,所述调节部包括与所述支撑筒(14)固定连接的调节杆(21)、固定安装在所述调节杆(21)外端的操作盘(13)、对称开设于防护外壳(2)外壁上且分别位于所述外通孔(8)两侧的两个限位槽(10)以及与所述限位槽(10)相配合的限位螺栓(12);
所述调节杆(21)转动贯穿于所述外通孔(8)内,贯穿于所述操作盘(13)后的限位螺栓(12)端部抵于所述限位槽(10)内,以使所述操作盘(13)固定。
6.根据权利要求2~5任一所述的安全防护型新能源汽车充电桩,其特征在于,所述防护外壳(2)的顶板上方还固定架设有防护顶盖(3);
防护外壳(2)的顶面面积及小于所述防护顶盖(3)的投影面积。
7.根据权利要求4或5所述的安全防护型新能源汽车充电桩,其特征在于,所述支撑筒(14)的内腔内壁上开设有限位条形槽(20);
所述支撑滑块(18)的外壁表面固定设置有与所述限位条形槽(20)相配合的限位凸条(19)。
8.根据权利要求1~5任一所述的安全防护型新能源汽车充电桩,其特征在于,所述防护外壳(2)的底面还固定设置有起支撑作用的支撑底板(7);
所述防护外壳(2)的底板在所述支撑底板(7)顶面的投影面积不超过所述支撑底板(7)顶面面积的四分之三。
9.根据权利要求8所述的安全防护型新能源汽车充电桩,其特征在于,所述容纳腔(4)的顶面和底面均开设有导轨槽(6),所述充电桩本体(1)的顶面和底面均固定设置有与所述导轨槽(6)相配合的支撑导轨(5)。
