专利号: 2019102836114
申请人: 杭州更蓝生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

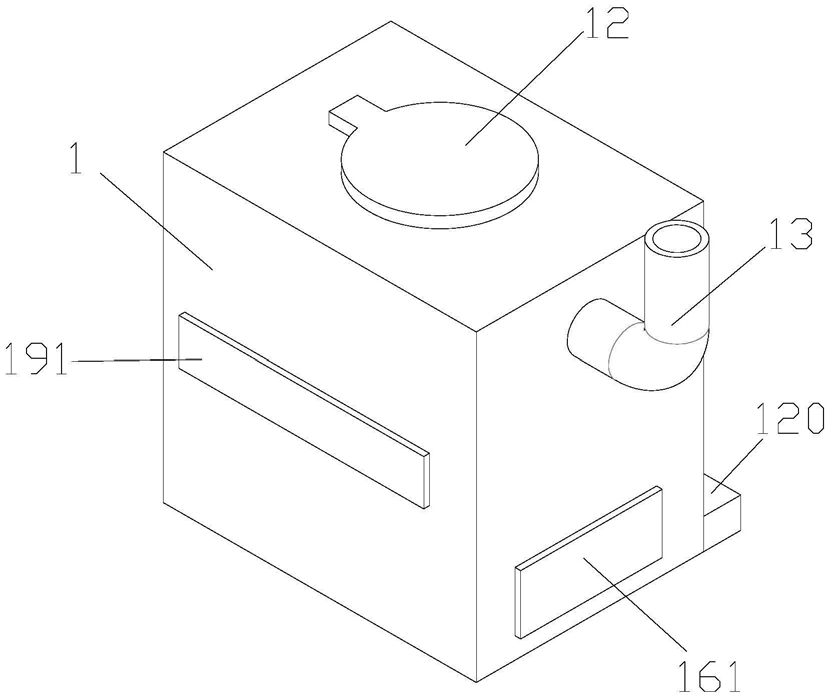

1.一种焚烧炉,包括炉体(1)和设于所述炉体(1)内的第一接料板(21),所述炉体(1)顶部设有进料口(11),所述炉体(1)顶部设有与所述进料口(11)相配合的第一密封门(12),所述第一密封门(12)上设有第一连接块,所述第一连接块活动连接于所述炉体(1)顶部,所述炉体(1)侧壁上设有排烟口,所述炉体(1)侧壁上设有与所述排烟口相配合的排烟管(13),其特征在于:所述炉体(1)底部设有储气腔(17),所述储气腔(17)侧壁上设有一进气孔,所述进气孔通过一输气管与一氧气泵相连,所述炉体(1)内设有用于驱动所述第一接料板(21)抖动的第一推板(3);当炉体(1)内的物料在燃烧后减轻重量时,所述第一推板(3)驱动所述第一接料板(21)产生震动。

2.按照权利要求1所述的一种焚烧炉,其特征在于:所述第一接料板(21)上设有围板(213),所述第一接料板(21)上设有多个第一通孔(211),所述第一接料板(21)上设有第二接料板(22),所述第二接料板(22)上设有多个与所述第一通孔(211)相配合的第二通孔(221),所述炉体(1)侧壁上设有与所述第二接料板(22)相配合的第一出料口(19)。

3.按照权利要求1所述的一种焚烧炉,其特征在于:所述炉体(1)内壁上设有活动槽(140),所述活动槽(140)内设有第一滑块(28),所述活动槽(140)底部设有第一滑槽,所述第一滑块(28)上设有与所述第一滑槽相配合的限位板(281),所述第一接料板(21)通过一第一连接杆与所述第一滑块(28)相连,所述第一连接杆一端铰接于所述第一滑块(28)上,另一端铰接于所述第一接料板(21)上。

4.按照权利要求3所述的一种焚烧炉,其特征在于:所述第一接料板(21)上设有多个通槽(215),所述通槽(215)内壁上设有第二滑槽(2151),所述第二滑槽(2151)内穿设有滑杆(29),所述第二滑槽(2151)内设有与所述滑杆(29)相配合的第一复位弹簧(2152),所述第一滑块(28)上设有第一连接板(283),所述第一连接板(283)通过一第二连接板(291)与所述滑杆(29)相连;所述第二连接板(291)一端铰接于所述第一连接板(283)上,另一端铰接于所述滑杆(29)上。

5.按照权利要求4所述的一种焚烧炉,其特征在于:所述第一滑块(28)两侧分别设有连接弹簧(282),所述第一连接板(283)设于所述连接弹簧(282)上,所述第一接料板(21)上设有与所述通槽(215)相配合的罩壳(27),所述罩壳(27)为三角形结构,所述第二连接板(291)设于所述罩壳(27)内侧。

6.按照权利要求2所述的一种焚烧炉,其特征在于:所述炉体(1)内壁上设有第三滑槽(15),所述第三滑槽(15)内设有第三滑块(25),所述第三滑块(25)上铰接有第三连接板(24),所述第三连接板(24)一端铰接于所述围板(213)上。

7.按照权利要求1所述的一种焚烧炉,其特征在于:所述炉体(1)内壁上设有第四滑槽,所述第一推板(3)两侧分别设有与所述第四滑槽相配合的第四滑块(36),所述第一接料板(21)底部设有与所述第一推板(3)相配合的第二推板(212),所述第二推板(212)上设有第二复位弹簧(26),所述第二复位弹簧(26)与所述炉体(1)内壁相连。

8.按照权利要求1所述的一种焚烧炉,其特征在于:所述炉体(1)内设有第四连接板(341),所述第四连接板(341)上可转动连接有第一连接轴,所述第一连接轴顶部设有凸轮(34),所述第一连接轴底部设有第一传动轮(342),所述第一推板(3)底部设有与所述凸轮(34)相配合的推块(33),所述炉体(1)侧壁上设有用于驱动所述凸轮(34)转动的驱动电机(1101)。

9.按照权利要求1所述的一种焚烧炉,其特征在于:所述第一推板(3)底部设有支撑块(31),所述炉体(1)内壁上设有第一支撑板(32),所述第一支撑板(32)上设有震动弹簧(321),所述震动弹簧(321)一端与所述支撑块(31)相接触。

10.按照权利要求8所述的一种焚烧炉,其特征在于:所述炉体(1)内设有传动轴(150),所述传动轴(150)设于所述驱动电机(1101)输出轴上,所述传动轴(150)上设有与所述第一传动轮(342)相配合的第二传动轮(1501)。
