专利号: 2019102843137
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

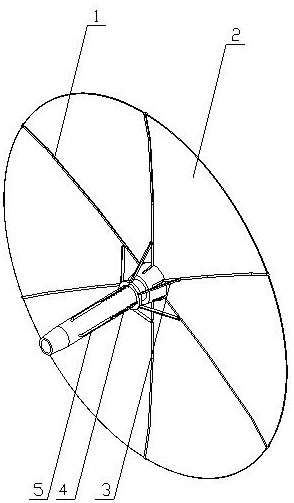

1.一种防混凝土溅射的喷浆头,其特征是:由支撑骨、防护布、连接支撑杆、推杆、推动管、固定套、滑套、注浆喷管、连接耳、连接轴、弹簧、注浆喷头、支撑骨避位槽、连接避位槽和活塞组成,注浆喷头置于注浆喷管一端,且和注浆喷管相连通,固定套套置于注浆喷管上,且靠近注浆喷管另一端,所述固定套和注浆喷管固定连接,所述固定套上等距离开有多个支撑骨避位槽,所述支撑骨避位槽一端延伸至固定套另一端端面上,多个支撑骨一端分别置于多个支撑骨避位槽内,且分别和固定套相铰接,相邻的两个支撑骨之间通过防护布相连接,多个所述支撑骨间的防护布组合形成防护罩,所述支撑骨面向注浆喷管的一侧置有一组连接耳,一组连接耳由两个连接耳组成,滑套套置于注浆喷管上,且位于固定套和注浆喷头之间,所述滑动套上等距离开有多个连接避位槽,多个连接支撑杆一端分别通过连接轴和多个支撑骨上的连接耳组相铰接,多个连接支撑杆的另一端分别铰接置于滑套上,且分别位于多个连接避位槽内,多个推动管等角度分布在注浆喷管外侧,且位于注浆喷头和滑套之间,所述推动管一端弧形向内折弯至和注浆喷管相连接,所述注浆喷管上开有连通孔,且和推动管一端相对应连通,所述推动管另一端开有贯穿孔,多个推杆一端分别置于多个推动管内,多个推杆另一端分别从贯穿孔向外穿出,且分别和滑套相连接,所述推杆一端置有活塞,且位于推动管内,所述活塞外侧和推动管内侧相贴合,所述推杆上套置有弹簧,且位于推动管和滑套之间,所述防护罩的外边为环形结构,所述注浆喷管的内侧壁上等距离开有多个容浆槽。

2.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述推动管和推杆配合滑套,能够在喷浆时通过混凝土的冲力推动推杆,进而推动滑套移动使支撑连接杆展开,将防护罩打开。

3.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述固定套的外径从一端向另一端逐渐增加。

4.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述滑套和注浆喷管之间置有间隙。

5.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述连接耳和支撑骨一端之间的距离大于固定套的长度。

6.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述支撑骨的另一端向内弯折,且弯折角为钝角,能够在多个支撑骨收起时,在注浆喷头处形成收口。

7.根据权利要求6所述的一种防混凝土溅射的喷浆头,其特征在于所述支撑骨的长度大于固定套和注浆喷头间的距离,能够在支撑骨闭合时,支撑骨的另一端超过注浆喷头,进而支撑骨上的防护罩能够将注浆喷头整体包裹在内。

8.根据权利要求6或7所述的一种防混凝土溅射的喷浆头,其特征在于所述支撑骨和防护布配合,能够实现防护罩的收起和打开,进而在注浆时对工作人员进行防护,不注浆时对注浆喷头进行防护。

9.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述推动管的一端直径大于另一端直径。

10.根据权利要求1所述的一种防混凝土溅射的喷浆头,其特征在于所述注浆喷管的内侧壁上等距离开有多个容浆槽,能够在喷浆时暂时缓存少量的浆液,进而增加注浆喷管内的容浆量。
