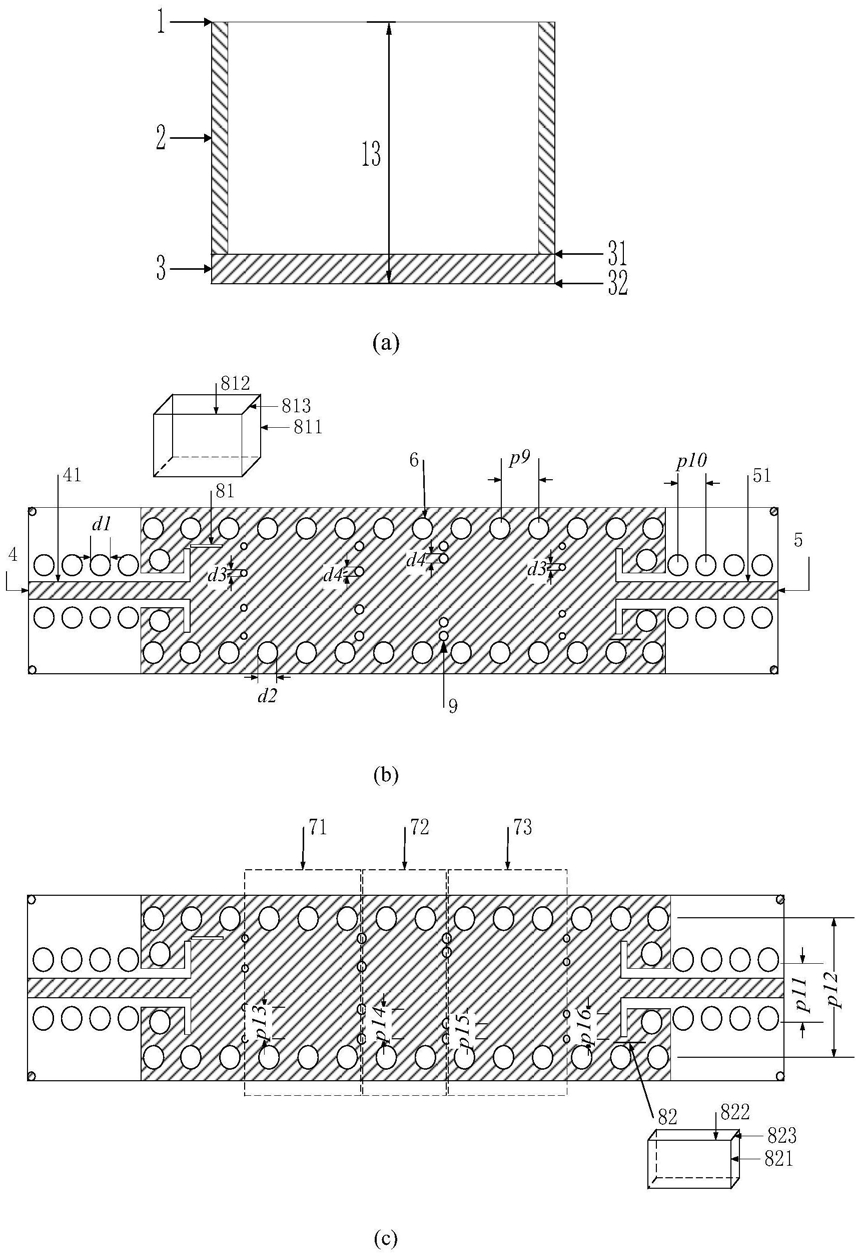

1.一种加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，包括由上至下设置的屏蔽层(1)、金属柱(2)和介质层(3)，其中：所述金属柱(2)用于支撑介质层(3)上方的屏蔽层(1)，金属柱(2)上端与屏蔽层(1)相连，下端与介质层(3)相连；

所述介质层(3)上、下表面分别设置第一金属贴片(31)、第二金属贴片(32)，第一金属贴片(31)的一侧通过第一微带线(41)与输入端(4)连接、另一侧通过第二微带线(51)与输出端(5)连接；

所述第一金属贴片(31)和第二金属贴片(32)的四侧边线均设有金属通孔(6)，第一金属贴片(31)、第二金属贴片(32)和金属通孔(6)在第一介质层(3)形成3个谐振腔，第一微带线(41)、第二微带线(51)与相邻谐振腔之间分别嵌入一个方形脊，方形脊位于电场最大处。

2.根据权利要求1所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述3个谐振腔沿着水平方向从输入至输出依次为第一谐振腔(71)、第二谐振腔(72)和第三谐振腔(73)，3个谐振腔的纵向由4列相互平行的通孔(9)隔开，每列通孔(9)的数量为4个且上、下对称。

3.根据权利要求2所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述第一微带线(41)与第一谐振腔(71)之间嵌入第一方形脊(81)，所述第二微带线(51)与输出端(5)之间嵌入第二方形脊(82)，第一方形脊(81)和第二方形脊(82)深入介质层(3)并且与第一金属贴片(31)共面。

4.根据权利要求2或3所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述每个金属通孔(6)从上至下依次贯穿第一金属贴片(31)、第一介质层(3)和第二金属贴片(32)。

5.根据权利要求2或3所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述金属柱(2)的数量为4根，设置于介质层(3)的4个角。

6.根据权利要求2或3所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述屏蔽层(1)与第一金属贴片(31)平行。

7.根据权利要求3所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述第一方形脊(81)设置于第一微带线(41)与第一谐振腔(71)之间，第一方形脊(81)深入介质层(3)并且与第一金属贴片(31)共面；所述第二方形脊(82)设置于第二微带线(51)与第三谐振腔(73)之间，第二方形脊(82)深入介质层(3)并且与第一金属贴片(31)共面；所述第一方形脊(81)和第二方形脊(82)均靠近金属通孔(6)。

8.根据权利要求3所述的加载方形脊和屏蔽层的LTCC带通滤波器，其特征在于，所述介质层(3)的厚度为0.127mm，介电常数为7.1，滤波器的整体厚度(13)为1.127mm。
