专利号: 2019102871457
申请人: 王和
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

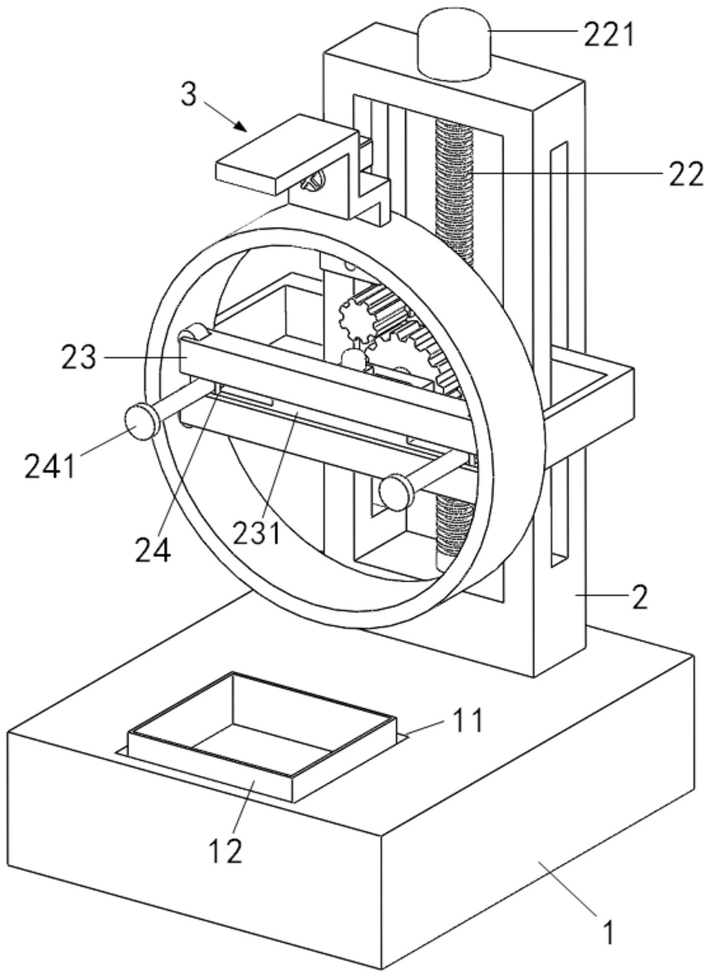

1.一种轮胎漏气自动检测装置,包括底座(1),其特征在于:所述底座(1)的顶面后端固定有升降框架(2),升降框架(2)的前方设有肥皂水盆(12),所述升降框架(2)内设有上下滑动的竖直滑动块(21),竖直滑动块(21)的前端面转动设有夹持板(23),夹持板(23)的上方设有检测敲印装置(3);

所述升降框架(2)的左右两侧板上设有一对滑动通槽(201),竖直滑动块(21)的左右两侧壁上所具有的一对向外延伸的折弯支架(211)穿过相对应的滑动通槽(201)且均向前折弯,两个折弯支架(211)的前端面共同固定有圆环支架(212),检测敲印装置(3)设置在圆环支架(212)的上方;

所述夹持板(23)的四个角上分别设有一个限位滚轮(233),四个限位滚轮(233)滚动设置在圆环支架(212)的内侧壁上;

所述检测敲印装置(3)包括双折弯调节板(31),双折弯调节板(31)的下部竖直板插设在圆环支架(212)的上方,双折弯调节板(31)的下部竖直板上具有多个调节通孔(311),圆环支架(212)的侧壁上设有与调节通孔(311)相对应的连接孔(213),所述双折弯调节板(31)的顶板底面设有摄像模组(34),所述双折弯调节板(31)的上部竖直板的后侧壁上固定有标记气缸(32),标记气缸(32)的活塞杆穿过双折弯调节板(31)的上部竖直板且连接有标记头(33)。

2.根据权利要求1所述的一种轮胎漏气自动检测装置,其特征在于:所述肥皂水盆(12)安装在底座(1)的顶面前端所设有的矩形凹槽(11)中。

3.根据权利要求1所述的一种轮胎漏气自动检测装置,其特征在于:所述升降框架(2)的上、下两内壁之间转动连接有竖直丝杆(22),升降框架(2)的顶板顶面固定有升降电机(221),升降电机(221)的输出轴为花键轴,花键轴插套在竖直丝杆(22)的上端具有的花键孔中,竖直滑动块(21)螺接在竖直丝杆(22)上。

4.根据权利要求1所述的一种轮胎漏气自动检测装置,其特征在于:所述夹持板(23)的后侧壁中心固定有连接架(27),连接架(27)的后侧壁上固定有转动轴(25),转动轴(25)转动设置在竖直滑动块(21)的前端面上,所述转动轴(25)上设有旋转齿轮(251),竖直滑动块(21)的顶面固定有旋转电机(26),旋转电机(26)的输出轴上设有与旋转齿轮(251)相啮合的主动齿轮(261)。

5.根据权利要求4所述的一种轮胎漏气自动检测装置,其特征在于:所述夹持板(23)的前端面设有T行滑槽(231),夹持板(23)的后端面两端设有一对横向通槽(232),两个相互对称的夹块(24)滑动设置在T行滑槽(231)的两端,所述夹块(24)的前端面固定有轮毂卡轴(241),所述夹块(24)的后端面设有延伸板(242),所述连接架(27)的两侧板中转动连接有两端具有方向相反螺纹的调节螺杆(28),两个延伸板(242)分别穿过两个横向通槽(232)且螺接在调节螺杆(28)的两端,所述调节螺杆(28)的中心固定有传动锥齿轮(281),所述夹持板(23)的后端面固定有水平凸板(291),水平凸板(291)的顶面固定有夹持电机(29),夹持电机(29)的输出轴穿过水平凸板(291)且连接有与传动锥齿轮(281)相啮合的主动锥齿轮(292)。

6.根据权利要求1所述的一种轮胎漏气自动检测装置,其特征在于:所述竖直滑动块(21)的左右两侧壁上设有自润滑块,自润滑块贴靠在升降框架(2)的左右两内侧壁上。
