专利号: 2019102880117
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

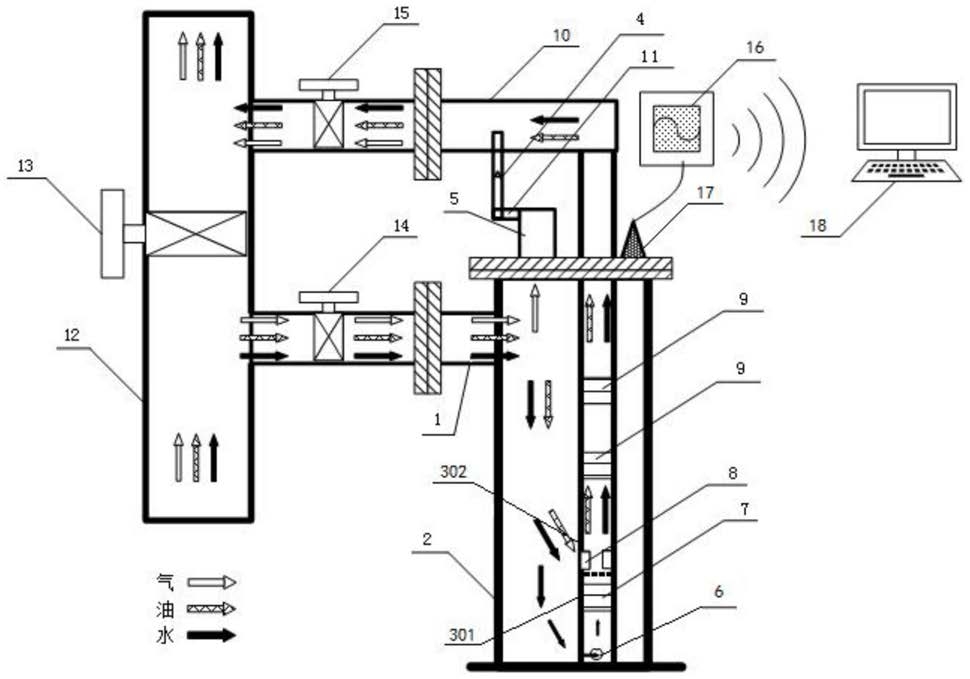

1.一种陆面井口油气水三相含水率测量装置,其特征在于,包括:套管(2)、排气管(4)、测量管和控制系统;

所述套管(2)的侧壁连通有入口管(1),所述套管(2)内设置有所述测量管,所述测量管和所述套管(2)之间形成密闭的环形空腔,待测流体经所述入口管(1)进入所述环形空腔内;所述环形空腔和所述排气管(4)连通,所述排气管(4)内设置有排气阀(5),所述排气阀(5)用于将所述环形空腔内的气体排出;

所述测量管包括混相测量管(302)和全水测量管(301),所述混相测量管(302)和所述全水测量管(301)连通;

所述全水测量管(301)底部侧壁设置有进水孔(6),所述环形空腔内的水通过所述进水孔(6)进入所述全水测量管(301)内,所述全水测量管(301)上设置有第一电导传感器(7),所述第一电导传感器(7)和所述控制系统电连接,所述控制系统对所述第一电导传感器(7)的输出电压进行采集,获得第一电压;

所述混相测量管(302)底部侧壁设置有进液孔(8),所述环形空腔内的混相液体通过所述进液孔(8)进入所述混相测量管(302)内,所述混相测量管(302)上设置有第二电导传感器(9),所述第二电导传感器(9)和所述控制系统电连接,所述控制系统对所述第二电导传感器(9)的输出电压进行采集,获得第二电压;

所述控制系统根据所述第一电压和所述第二电压确定待测流体的含水率。

2.根据权利要求1所述的陆面井口油气水三相含水率测量装置,其特征在于,所述装置还包括出口管(10),所述环形空腔和所述出口管(10)通过所述排气管(4)连通,排出的气体进入所述出口管(10);

所述混相测量管(302)和所述出口管(10)连通,所述混相测量管(302)内的混相液体通过所述出口管(10)流出。

3.根据权利要求2所述的陆面井口油气水三相含水率测量装置,其特征在于,所述装置还包括单向阀(11),所述单向阀(11)设置在所述排气管(4)内,所述排气阀(5)排出的气体经所述单向阀(11)进入所述出口管(10)。

4.根据权利要求2所述的陆面井口油气水三相含水率测量装置,其特征在于,所述装置还包括井管(12),所述井管(12)内设置有第一阀门(13),所述井管(12)侧壁设置有出液口和进液口,所述出液口和所述进液口设置于所述第一阀门(13)两侧,所述井管(12)依次经所述出液口和第二阀门(14)与所述入口管(1)连通,所述出口管(10)依次经第三阀门(15)和所述进液口与所述井管(12)连通。

5.根据权利要求1所述的陆面井口油气水三相含水率测量装置,其特征在于,所述第一电导传感器(7)和所述第二电导传感器(9)均包括绝缘管以及安装在所述绝缘管内壁上的环形测量电极和环形激励电极。

6.根据权利要求5所述的陆面井口油气水三相含水率测量装置,其特征在于,所述控制系统包括传感激励模块、信号处理模块和定时工作模块,所述传感激励模块用于产生激励恒流源,并将所述激励恒流源作用于所述激励电极,所述信号处理模块用于对测量电极的电压信号进行处理;所述定时工作模块用于对所述第一电导传感器(7)和所述第二电导传感器(9)进行定时供电。

7.根据权利要求1所述的陆面井口油气水三相含水率测量装置,其特征在于,所述入口管(1)内设置有多孔管,所述多孔管用于滤除待测流体内的杂质。

8.根据权利要求1所述的陆面井口油气水三相含水率测量装置,其特征在于,所述第二电导传感器(9)至少为一个。
