专利号: 2019102910663
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

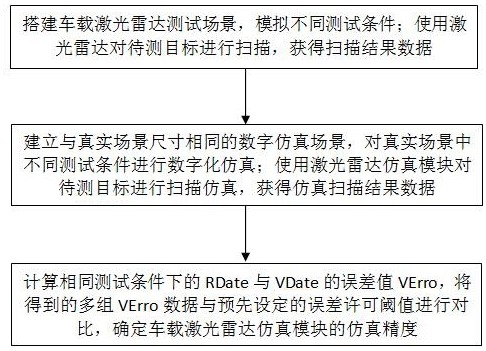

1.一种车载激光雷达仿真模块仿真精度测定方法,其特征在于,包括以下步骤:S1:在真实场地搭建车载激光雷达测试场景,模拟不同测试条件;在不同测试条件下,使用激光雷达对待测目标进行扫描,获得扫描结果数据RDate;

所述步骤S1包括如下子步骤:

S101.搭建一个用于真实车载激光雷达测量的环境,所述环境包括激光雷达安装基座、待测目标物安装基座、待测目标物、可调解光源、空调设备、空气湿度调解设备、降雨模拟设备、降雪模拟设备和降雾模拟设备;

S102.将所需仿真的同型号激光雷达安装在激光雷达安装基座上;

S103.调节激光雷达安装基座与待测目标物安装基座之间的相对位置关系,对二者的位置关系进行测量;

S104.在搭建的真实车载激光雷达测量环境中,启动激光雷达,对待测目标物进行扫描,通过激光雷达的数据接口获得扫描结果数据RDate待用;

S2:建立与S1中测试场景尺寸相同的数字仿真场景,对S1中不同测试条件进行数字化仿真;在不同测试条件下,使用激光雷达仿真模块对待测目标进行扫描仿真,获得仿真扫描结果数据VDate;

所述数字化仿真包括如下子步骤:

S201.根据激光雷达安装基座位置放置于同型号的虚拟激光雷达;

S202.根据待测目标模型的形状、尺寸、材质制作虚拟的待测目标物;

S203.根据待测目标物安装基座的位置放置虚拟的待测目标物,调整虚拟激光雷达、虚拟待测目标物之间的位置关系与实际场景相同;

S204.在不同测试条件下,使用激光雷达仿真模块对待测目标进行扫描仿真,获得仿真扫描结果数据VDate;

S3:计算相同测试条件下的RDate与VDate的误差值VErro,将得到的多组VErro数据与预先设定的误差许可阈值进行对比,确定车载激光雷达仿真模块的仿真精度。

2.根据权利要求1所述的一种车载激光雷达仿真模块仿真精度测定方法,其特征在于,所述不同测试条件包括不同环境条件以及激光雷达与待测目标的不同位置关系。

3.根据权利要求2所述的一种车载激光雷达仿真模块仿真精度测定方法,其特征在于,所述环境条件包括光照、温度、湿度、降雨、降雪和降雾。

4.根据权利要求1 3所述方法的一种车载激光雷达仿真模块仿真精度测定系统,其特~征在于,包括真实场景模拟设备、数字仿真设备和激光雷达仿真模块,所述真实场景模拟设备包括激光雷达安装基座、待测目标物安装基座、待测目标物、激光雷达和环境模拟装置,激光雷达安装在激光雷达安装基座上,待测目标物安装在待测目标物安装基座上,环境模拟装置用于模拟不同环境条件;所述数字仿真设备用于对真实场景的不同测试条件进行数字化仿真,所述激光雷达仿真模块用于在数字仿真设备不同仿真场景下进行测试。

5.根据权利要求4所述的一种车载激光雷达仿真模块仿真精度测定系统,其特征在于,所述环境模拟装置包括可调解光源、空调设备、空气湿度调解设备、降雨模拟设备、降雪模拟设备和降雾模拟设备,用于模拟不同光照、温度、湿度、降雨、降雪和降雾条件。
