专利号: 2019102940264
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

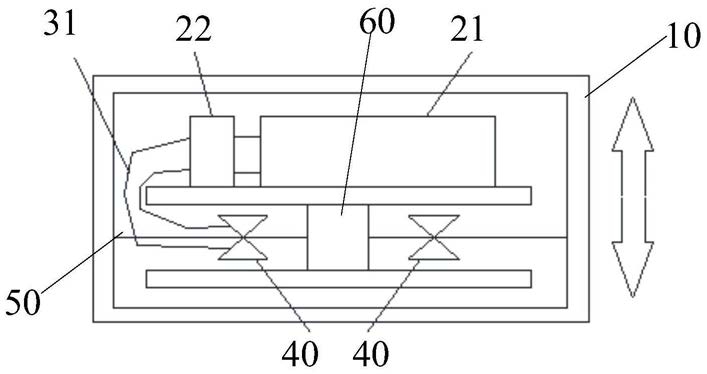

1.一种锥形体光纤加速度传感器系统,其特征在于,包括:保护壳、弹性基层、光源、环形器、耦合器、光纤相位调制\解调器、隔离器、光电探测器;

所述弹性基层设置于所述保护壳内以将所述保护壳内的腔体分隔成上下两个子腔,所述弹性基层的上表面和下表面分别设置有用于检测其形变的传感光纤组件,所述传感光纤组件分别与所述光纤相位调制\解调器连接,所述光源与所述环形器耦合连接,所述环形器分别与所述耦合器以及所述光电探测器耦合连接,所述耦合器分别与所述隔离器以及所述光纤相位调制\解调器连接,所述隔离器与所述光电探测器耦合连接;

所述传感光纤组件的末端设置有反射层,所述光源产生的单色光经过所述耦合器分成强度相等的两束光,所述两束光经过反射层反射回来后再次经过所述耦合器,并经过所述隔离器到达所述光电探测器中。

2.根据权利要求1所述的锥形体光纤加速度传感器系统,其特征在于,所述反射层为镀膜层。

3.根据权利要求1所述的锥形体光纤加速度传感器系统,其特征在于,所述光纤相位调制\解调器包括PZT调制\解调器。

4.根据权利要求1所述的锥形体光纤加速度传感器系统,其特征在于,所述传感光纤组件包括顺变柱体、敏感质量块以及传感光纤;所述顺变柱体与所述敏感质量块连接,所述敏感质量块与所述传感光纤耦合;

所述光纤的两端涂布有所述反射层。

5.根据权利要求4所述的锥形体光纤加速度传感器系统,其特征在于,所述敏感质量块呈三棱锥状,且所述敏感质量块的锥顶与所述光纤接触。

6.根据权利要求1所述的锥形体光纤加速度传感器系统,其特征在于,所述保护壳上设置有用于将所述腔体与外界相连的开口。

7.根据权利要求6所述的锥形体光纤加速度传感器系统,其特征在于,所述保护壳的外轮廓呈长方体块状。

8.根据权利要求1所述的锥形体光纤加速度传感器系统,其特征在于,所述腔体的内壁上设置有一圈卡槽,所述弹性基层的边缘卡接在所述卡槽中。

9.根据权利要求8所述的锥形体光纤加速度传感器系统,其特征在于,所述弹性基层呈矩形板状。

10.根据权利要求8所述的锥形体光纤加速度传感器系统,其特征在于,所述卡槽中设置有黏胶。
