专利号: 201910296061X
申请人: 江苏远峰环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

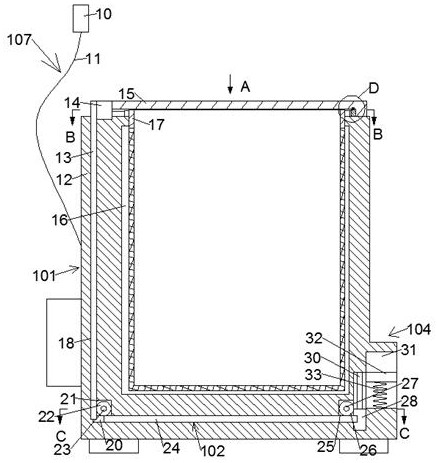

1.一种分类垃圾桶,包括外壳,其特征在于:所述外壳包括基座和盖板,还包括桶腔和固定安装在所述桶腔内的垃圾桶,还包括控制所述盖板上下移动的升降部件和控制所述盖板转动的绕线部件,所述所述升降部件包括升降滑板与齿条滑板,还包括控制所述齿条滑板滑动的右啮合轮,所述绕线部件包括拉绳和上绕线轮以及右绕线轮,所述基座右侧的凸出部分设置有右踩踏区域,右踩踏区域包括右踏板与T型滑板,所述T型滑板能够控制右啮合轮和右绕线轮的转动,进而控制所述所述升降部件和所述绕线部件,所述桶腔左侧设置有两个单向进气部件,左侧的所述单向进气部件控制进气、右侧的所述单向进气部件控制出气,所述单向进气部件包括滑珠,所述基座左侧的两个对称的凸出部分设有左踩踏区域,所述左踩踏区域包括左踏板和活塞杆,所述活塞杆顶部端面固定安装活塞,通过所述左踩踏区域控制所述单向进气部件进行进出气,还包括同步转动部件,所述同步转动部件包括遥控器,通过遥控器控制本发明运行。

2.根据权利要求1所述的一种分类垃圾桶,其特征在于:所述外壳包括基座,所述基座内前后对称设有桶腔,所述桶腔内壁之间固定安装垃圾桶,所述垃圾桶外侧套有推袋环,所述推袋环外侧套有压袋环,所述基座顶部端面插接安装联接块,所述联接块内铰接安装封住所述桶腔的盖板,从而可以打开盖板,在前侧的垃圾桶内放入可回收垃圾,后侧的垃圾桶内放入不可回收垃圾;所述升降部件包括位于前后两个所述桶腔之间的右啮合腔,所述右啮合腔前后内壁之间转动安装右转轴,所述右转轴上固定右啮合轮,所述右啮合腔左侧设有左啮合腔,所述左啮合腔前后内壁之间转动安装左转轴,所述左转轴上固定安装左啮合轮,所述左啮合腔与所述右啮合腔之间连通设有滑腔,所述滑腔内滑动安装与所述左啮合轮和右啮合轮啮合的齿条滑板,所述滑腔左端顶壁设有升降滑板槽,所述升降滑板槽内滑动配合安装与所述左啮合轮啮合的且与所述联接块左侧端面固定的升降滑板,从而当右啮合轮转动时带动齿条滑板移动,齿条滑板通过啮合带动左啮合轮和左转轴转动,左啮合轮通过啮合带动升降滑板向上移动,升降滑板带动联接块和盖板向上移动。

3.根据权利要求1所述的一种分类垃圾桶,其特征在于:所述右踩踏区域包括位于所述基座右侧凸出部分的右踏板槽,所述右踏板槽左侧壁内设有与所述滑腔连通的限位槽,所述限位槽内滑动安装T型滑板,所述T型滑板左侧与左绕线轮啮合,所述T型滑板右侧端面固定安装可在所述右踏板槽内滑动的右踏板,所述右踏板底部端面与所述右踏板槽底壁之间固定安装右踏板弹簧,从而当踩下右踏板时带动T型滑板向下移动,T型滑板带动右啮合轮转动,松开右踏板后在右踏板弹簧的作用下右踏板复位;所述左踩踏区域包括位于左侧的两个凸出部分的左踏板槽,所述左踏板槽右侧壁内设有踏板轴,所述左踏板槽内滑动配合安装左踏板,所述左踏板右侧端面固定安装与所述踏板轴滑动配合的活塞杆,所述踏板轴下侧连通设有活塞腔,所述踏板轴底部端面固定安装可在所述活塞腔内滑动的活塞,所述左踏板底部端面与所述左踏板槽底壁之间固定安装左踏板弹簧,从而可以踩下左踏板带动活塞杆和活塞向下移动,松开左踏板后在左踏板弹簧的作用下左踏板复位。

4.根据权利要求1所述的一种分类垃圾桶,其特征在于:所述绕线部件包括设置于所述右啮合腔前后两侧的四个右绕线腔,所述右转轴与所述右绕线腔内壁转动配合,所述右转轴上固定安装右绕线轮,所述左啮合腔前后两侧设置有四个左绕线腔,所述左转轴向前向后延伸与前后的所述左绕线腔内壁转动配合,所述左转轴上位于所述左绕线腔内固定安装绕线副轮,所述绕线副轮上转动配合安装左绕线轮,所述盖板内设有四个上绕线腔,所述上绕线腔前后内壁之间固定安装上绕线轴,所述上绕线轴上固定安装上绕线轮,所述右绕线轮上固定缠绕拉绳,所述拉绳进入所述左绕线腔内绕过所述左绕线轮后向上与所述上绕线轮固定缠绕,从而当右啮合轮转动带动右转轴转动时带动右绕线轮同步转动,右绕线轮开始缠绕拉绳,将拉绳绷紧后开始拉动上绕线腔内的拉绳,带动上绕线轴转动,上绕线轴转动带动盖板翻转。

5.根据权利要求1所述的一种分类垃圾桶,其特征在于:所述同步转动部件包括固定安装在所述推袋环左侧端面的同步块,所述盖板上位于所述上绕线腔之间设有同步槽,所述同步槽前后内壁之间设置有插接方槽,所述同步块内设有前后贯穿的滑动方槽,所述滑动方槽内滑动配合安装两个可与所述插接方槽插接的插接滑块,前后两侧的所述插接滑块相对侧端面固定安装第一电磁铁,所述滑动方槽右侧连通设有两个前后对称的限位滑槽,所述插接滑块右侧端面固定安装与所述限位滑槽滑动配合的限位滑块,所述限位滑块与所述限位滑槽内壁之间固定安装复位弹簧,所述盖板底部端面内设有三个第二电磁铁,所述压袋环顶部端面内设有三个可与所述第二电磁铁吸附的铁片,所述基座设有电线,所述电线端部连接遥控器,从而能够使用遥控器控制第二电磁铁的通断电,第二电磁铁通电时可以吸附铁片,随着盖板上升和翻转,控制第一电磁铁的通电方向,使得第一电磁铁之间相吸或是互斥,第一电磁铁互斥时将两侧的插接滑块推入插接方槽内,使得同步块和推袋环可以随着盖板上升和翻转;所述单向进气部件包括第一通气槽,所述第一通气槽一侧内壁连通设有滑珠槽,所述滑珠槽内滑动安装滑珠,所述滑珠槽另一侧内壁内连通设有通气腔,所述滑珠与所述通气腔内壁之间固定安装滑珠弹簧,所述通气腔另一侧内壁内连通设有两个对称的第二通气槽,所述活塞腔右侧的所述单向进气部件的第二通气槽与所述活塞腔连通,所述第一通气槽与所述桶腔连通,所述活塞腔下方的所述单向进气部件的第一通气槽与所述活塞腔连通,所述第二通气槽贯穿所述基座底部端面,从而当活塞向下移动的时候右侧的滑珠在滑珠弹簧的作用下与第一通气槽管口贴合,活塞腔内气压将下方的滑珠向下推,活塞腔的空气从滑珠槽进入通气腔内后进入第二通气槽,再从第二通气槽排出基座,活塞向上移动的时候,在活塞腔的低气压的作用下下方的滑珠与第一通气槽的管口贴合,右侧的滑珠被向左压,桶腔内空气从右侧的第一通气槽进入到活塞腔内。
