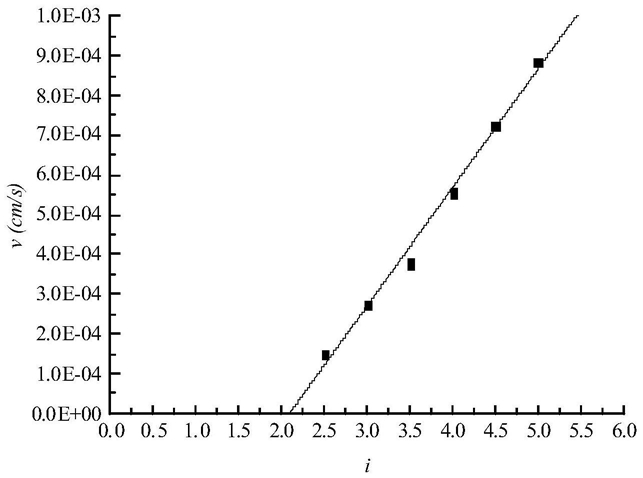

1.一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：由以下质量分数的成分组成：m％的MBT垃圾和n％的矿粉S95；m取值范围为50～75，n取值范围为25～50；所述的MBT垃圾在击实试验得到的最大干密度下压实时，饱和渗透系数为10-5～10-3cm/s；其中0.5m％MBT垃圾设置在底层，n％矿粉S95全部设置在中间层，另0.5m％MBT垃圾设置在顶层；所述的MBT垃圾和矿粉S95分层设置后进行压实。

2.根据权利要求1所述的一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：所述MBT垃圾的颗粒最大粒径小于20mm。

3.根据权利要求1所述的一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：所述的MBT垃圾和矿粉S95分层设置后在200kPa压力下压实。

4.根据权利要求1所述的一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：所述的MBT垃圾和矿粉S95压实后的总厚度为20～25cm。

5.根据权利要求1所述的一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：所述的MBT垃圾中包含以下质量分数的材料成分：橡胶塑料10～30％，纺织品5～15％，木竹10～20％，玻璃5～15％，土20～30％，纸0～1％，金属陶瓷5～10％。

6.根据权利要求1所述的一种用于生活垃圾填埋场中间覆盖层的材料，其特征在于：所述矿粉S95选用的特性值如下：比表面积429m2/kg，流动比102％，活性指数7d为83％，活性指数28d为98％，密度2.9g/cm3，烧失量1.07％，含水率0.1％。

7.根据权利要求1、2、3、5或6所述一种用于生活垃圾填埋场中间覆盖层的材料的制备方法，其特征在于：该方法具体如下：配置MBT垃圾含水率为25％～57％，矿粉S95含水率0.1％；MBT垃圾经过孔径筛分后，将MBT垃圾和矿粉S95按m％:n％的质量比配置；铺设MBT垃圾0.5m％，然后铺设S95矿粉n％，再铺设MBT垃圾0.5m％，最后进行压实，压实后的MBT垃圾和矿粉S95总厚度为20～25cm。
