1.表面包覆型高镍三元材料，其特征在于，所述表面包覆型高镍三元材料为含有表面包覆层的高镍三元材料，所述表面包覆层包括硅酸钠和过渡金属氧化物。

2.根据权利要求1所述的表面包覆型高镍三元材料，其特征在于，所述高镍三元材料的化学式为LiNixCoyMnzO2，其中，x+y+z=1，1＞x≥0.75。

3.根据权利要求1或2所述的表面包覆型高镍三元材料，其特征在于，所述过渡金属氧化物含有铝、钒、钛、锰、钴的一种或两种元素。

4.根据权利要求1 3任一项所述的表面包覆型高镍三元材料，其特征在于，所述表面包~覆层占表面包覆型高镍三元材料总质量的0.8 3%。

~

5.根据权利要求1 3任一项所述的表面包覆型高镍三元材料，其特征在于，所述表面包~覆型高镍三元材料按重量百分比算，包括硅酸钠0.1 1.0%、过渡金属氧化物0.1 1.0%、高镍~ ~三元材料98 99.8%。

~

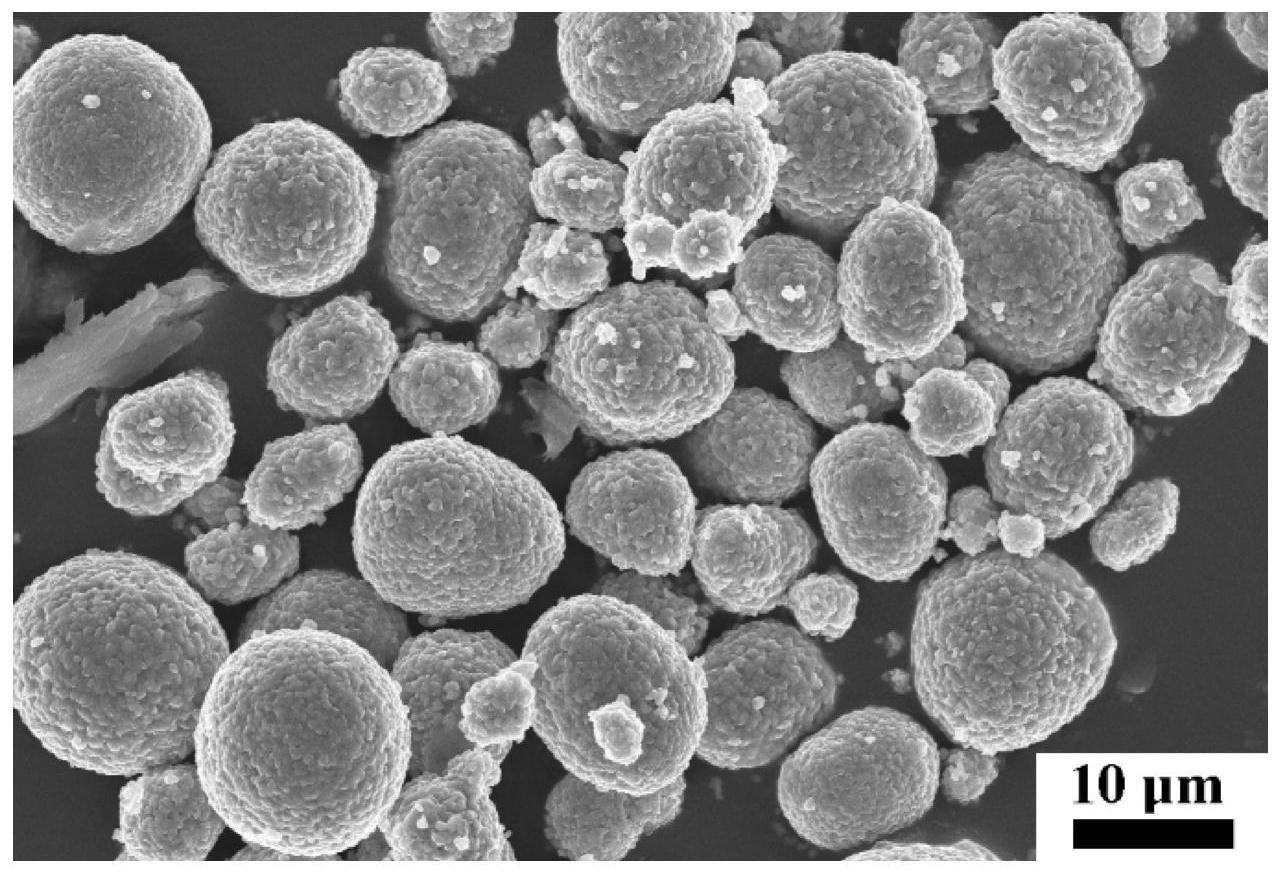

6.根据权利要求1 3任一项所述的表面包覆型高镍三元材料，其特征在于，所述高镍三~元材料的颗粒形貌为二次球形颗粒、微米单晶体颗粒中的一种或两种。

7.权利要求1 6任一项所述的表面包覆型高镍三元材料的制备方法，其特征在于，包括~以下步骤：

1）制备包覆液A：配置硅酸钠水溶液，其质量百分比浓度为3 10wt%，所述硅酸钠分子式~为Na2O·nSiO2，n=1 ~3；

2）制备包覆液B：配置过渡金属化合物溶液，其质量百分比浓度为10 30 wt%；

~

3）将高镍三元材料充分分散于包覆液A中、搅拌得到悬浮液，该过程在温度10 60℃、1~ ~

5小时完成、搅拌速率为200 1000rpm；

~

4）随后包覆液B滴入步骤3）所得悬浮液中，0.5 2小时滴完得到混合溶液，该混合过程~保持在温度10 60℃，搅拌速率200 800 rpm；

~ ~

5）步骤4）的混合溶液在70 100℃水浴加热，蒸发至剩余溶液量为起始量的15-50%，趁~热过滤，滤饼在鼓风干燥箱内，干燥2 6小时，充分研磨得到粉末备用；

~

6）所得的粉末在空气氛高温处理，腔内气氛为常压空气，腔体气体流速100-400mL/min，在反应温度300-400℃处理1-3小时，随后升温，在反应温度600-800℃处理1-3小时，随炉冷却，产物颜色呈黑色，充分研磨备用即得。

8.根据权利要求1 6任一项所述的表面包覆型高镍三元材料的制备方法，其特征在于，~包括以下步骤：

1）制备包覆液A：配置硅酸钠水溶液，其质量百分比浓度为3 10wt%，所述硅酸钠分子式~为Na2O·nSiO2，n=1 ~3；

2）制备包覆液B：配置过渡金属化合物溶液，其质量百分比浓度为10 30 wt%；

~

3）将高镍三元材料充分分散于包覆液B、搅拌得到悬浮液，该过程在温度10 60℃、1 3~ ~小时完成、搅拌速率为200 500rpm；

~

4）步骤3）所得悬浮液在70 100℃水浴加热浓缩，在鼓风干燥箱内干燥，所得干燥物质~在200 400℃热处理1-3小时，产物充分研磨备用；

~

5）将步骤4）制得的产物充分分散于包覆液A中，高速搅拌得到混合溶液，该过程在温度

10 60℃、1 5小时完成、搅拌速率为200 1000rpm，混合溶液在70-100℃水浴加热，蒸发至剩~ ~ ~余溶液量为起始量的15-50%，趁热过滤，滤饼在鼓风干燥箱内干燥，干燥2-6小时，充分研磨得到粉末备用；

6）所得的粉末在空气氛高温处理，腔内气氛为常压空气，腔体气体流速100-400 mL/min，在反应温度300-400℃处理1-3小时，随后升温，在反应温度600-800℃处理1-3小时，随炉冷却，产物颜色呈黑色，充分研磨备用即得。

9.根据权利要求7或8所述的表面包覆型高镍三元材料的制备方法，其特征在于，所述步骤1）制备包覆液A或步骤2）制备包覆液B所用的溶剂为去离子水、乙醇、异丙醇中的一种或两种。

10.权利要求1 6任一项所述的表面包覆型高镍三元材料在制备正极材料、组装锂离子~电池中的应用。
