专利号: 2019103020620
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 磨削;抛光
更新日期:2025-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

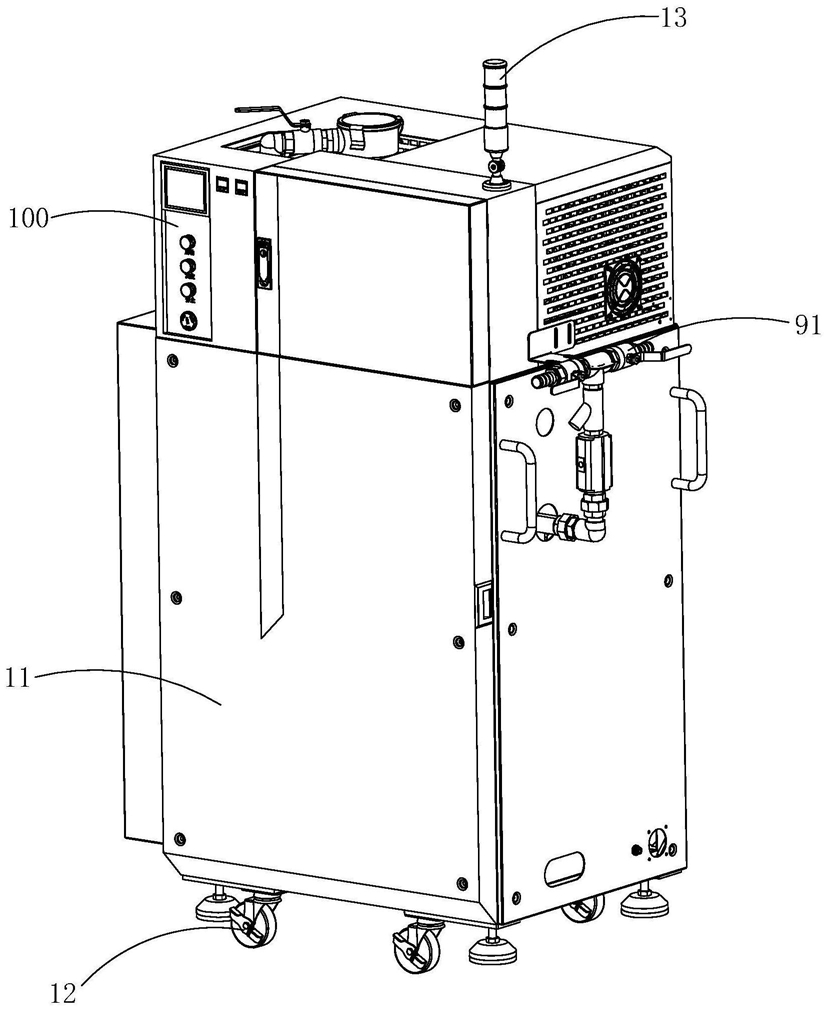

1.一种真空能量站,其特征在于,包括气液分离器、储水罐、中间输气装置、真空泵、第一控制阀、第一排水阀、储水罐液位检测器、保护阀和控制机构;所述气液分离器设有分离器进气口、分离器出气口和分离器出液口;所述储水罐设有储水罐进液口和储水罐出液口;

所述中间输气装置连通所述分离器出气口和所述真空泵;所述第一控制阀连通所述分离器出液口和所述储水罐进液口;所述储水罐液位检测器设于所述储水罐上,所述储水罐液位检测器的检测部位位于所述储水罐内;所述保护阀连通所述中间输气装置,用于在断气、断电或者紧急停机的状态下打开以使中间输气装置连通外界;所述控制机构分别电连接所述第一控制阀、第一排水阀、保护阀和储水罐液位检测器。

2.根据权利要求1所述的真空能量站,其特征在于,所述中间输气装置包括储能罐,所述储能罐设有第一储能罐进气口和储能罐出气口,所述第一储能罐进气口和所述储能罐出气口分别连通所述分离器进气口和真空泵。

3.根据权利要求2所述的真空能量站,其特征在于,还包括电连接所述控制机构的第二控制阀,所述储水罐还设有储水罐出气口,所述储能罐还设有第二储能罐进气口,所述第二控制阀连通所述储水罐出气口和所述第二储能罐进气口。

4.根据权利要求2所述的真空能量站,其特征在于,所述中间输气装置还包括后过滤机构,所述后过滤机构设于所述储能罐和所述真空泵之间,所述后过滤机构连通所述储能罐出气口和所述真空泵。

5.根据权利要求2所述的真空能量站,其特征在于,所述储能罐还设有储能罐出水口;

所述中间输气装置包括设于所述储能罐上的储能罐液位检测器,所述储能罐液位检测器的检测部位位于所述储能罐内;所述真空能量站还包括报警器和连接所述储能罐储水口的第二排水阀,所述报警器和所述第二排水阀均电连接所述控制机构。

6.根据权利要求1所述的真空能量站,其特征在于,所述气液分离器包括气液分离罐以及设于所述气液分离罐内的挡板组件;所述分离器进气口和分离器出气口分别设于所述挡板组件的下方和上方,所述分离器出液口位于所述气液分离罐的底部。

7.根据权利要求6所述的真空能量站,其特征在于,还包括设于所述气液分离罐顶部的清洗装置,所述清洗装置的出水口位于所述气液分离罐内。

8.根据权利要求6所述的真空能量站,其特征在于,还包括报警器,所述气液分离器还包括安装于所述气液分离罐上的气液分离器液位检测器,所述气液分离器液位检测器的检测部位位于所述气液分离罐内;所述报警器和所述气液分离器液位检测器均电连接所述控制机构。

9.根据权利要求1所述的真空能量站,其特征在于,还包括连接所述分离器进气口的前粉末过滤装置。

10.根据权利要求1所述的真空能量站,其特征在于,所述真空能量站还包括连通所述储水罐的注气装置。
