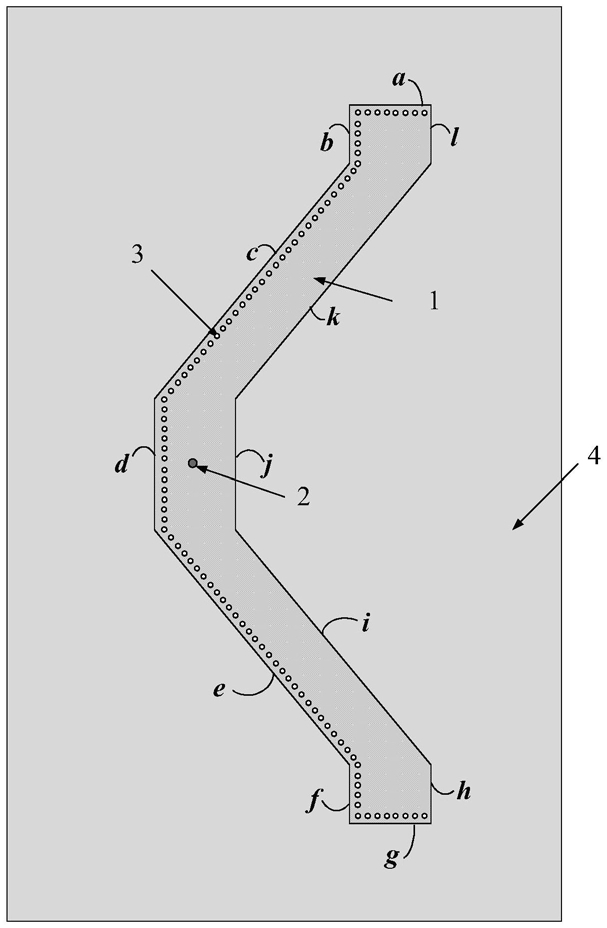

1.一种折线型的定向微带天线，其特征在于，包括辐射贴片(1)、馈电探针(2)、短路钉(3)、介质板(4)和金属地板(5)，辐射贴片(1)和金属地板(5)分别设于介质板(4)的上、下表面，短路钉(3)穿过介质板(4)将金属地板(5)与辐射贴片(1)连接在一起，馈电探针(2)穿过介质板(4)与辐射贴片(1)连接；所述辐射贴片(1)是由第一组折线段(b、c、d、e、f)和第二组折线段(h、i、j、k、l)构成的折线型结构。

2.如权利要求1所述的折线型的定向微带天线，其特征在于，所述辐射贴片(1)第一组折线段和第二组折线段通过两条宽边(a、g)连接。

3.如权利要求2所述的折线型的定向微带天线，其特征在于，所述辐射贴片(1)的两组折线段包括竖直线段(b、d、f、h、j、l)和斜线段(c、e、i、k)。

4.如权利要求3所述的折线型的定向微带天线，其特征在于，所述竖直线段(b)与(l)、(d)与(j)、(f)与(h)分别平行且等长，斜线段(c)与(k)、(e)与(i)分别平行且等长。

5.如权利要求4所述的折线型的定向微带天线，其特征在于，所述竖直线段(b)与(f)、(l)与(h)等长，斜线段(c)与(e)、(k)与(i)等长。

6.如权利要求4或5所述的折线型的定向微带天线，其特征在于，所述辐射贴片(1)的宽边(a)长度为12.5mm，与宽边(a)连接的竖直线段(b)长度为8.5mm，与竖直线段(b)连接的斜线段(c)长度为46.86mm，与斜线段(c)连接的竖直线段(d)长度为20mm，所述斜线段(c)和竖直线段(d)的夹角为140°。

7.如权利要求3所述的折线型的定向微带天线，其特征在于，所述短路钉(3)沿第一组折线段(b、c、d1、e、f)的边缘和两条宽边(a、g)的边缘周期放置，垂直贯穿介质板(4)与金属地板(5)连接。

8.如权利要求7所述的折线型的定向微带天线，其特征在于，所述短路钉的半径为

0.5mm，每两个相邻短路钉的圆心间隔为1.5mm。

9.如权利要求3所述的折线型的定向微带天线，其特征在于，所述馈电探针(2)依次穿过介质板(4)的上、下表面，连接辐射贴片(1)与金属地板(5)。

10.如权利要求9所述的折线型的定向微带天线，其特征在于，所述馈电探针位于竖直线段(d)的中线上，距离加载短路钉侧的折线边缘6mm。
