专利号: 201910303879X
申请人: 姜德艳
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

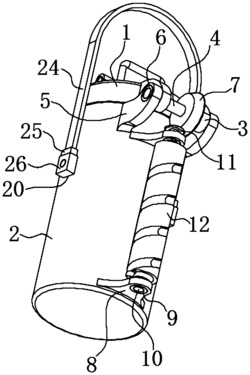

1.一种医学教育用紧急救护箱,其特征在于:包括筒盖(1)与外筒(2),所述筒盖(1)的后端固定连接有第一固定座(3),所述第一固定座(3)上固定连接有固定轴(4),所述外筒(2)顶部的后端固定连接有第二固定座(5),所述第二固定座(5)上嵌入连接有第一轴承(6),所述固定轴(4)的端部与第一轴承(6)的轴心固定连接,所述固定轴(4)中部的外壁固定连接有第一锥齿轮(7),所述外筒(2)上靠近其顶部及底部的后端均固定连接有第三固定座(8),所述第三固定座(8)上嵌入连接有第二轴承(9),所述第二轴承(9)的轴心固定连接有转动轴(10),所述转动轴(10)的顶端固定连接有第二锥齿轮(11),所述第二锥齿轮(11)的外表面与第一锥齿轮(7)的外表面啮合连接,所述转动轴(10)的外壁固定连接有转动筒(12),所述转动筒(12)的外壁开设有导向槽(13),所述导向槽(13)的内壁滑动连接有导向球(14),所述导向球(14)的外壁固定连接有连接柱(15),所述外筒(2)的后端开设有通槽(16),所述外筒(2)腔内的后端开设有与通槽(16)相通的滑槽(17),所述滑槽(17)的内壁滑动连接有滑块(18),所述连接柱(15)上远离导向球(14)的一端部穿过通槽(16)并与滑块(18)的后端固定连接,所述滑块(18)的前端穿进外筒(2)的腔内并固定连接有内储存筒(19),所述外筒(2)中部的外壁固定安装有便携装置(20)。

2.根据权利要求1所述的一种医学教育用紧急救护箱,其特征在于:所述导向槽(13)呈螺旋状,且螺旋状导向槽(13)的大小与导向球(14)相适配。

3.根据权利要求1所述的一种医学教育用紧急救护箱,其特征在于:所述滑块(18)呈T形状,且T形状滑块(18)的大小与滑槽(17)相适配。

4.根据权利要求1所述的一种医学教育用紧急救护箱,其特征在于:所述内储存筒(19)包括筒体(21),所述筒体(21)腔内的中部固定连接有环形储物筒(22),所述环形储物筒(22)的外壁与筒体(21)的内壁之间固定连接有格栅储物筒(23)。

5.根据权利要求4所述的一种医学教育用紧急救护箱,其特征在于:所述格栅储物筒(23)的数量不少于四个,各个格栅储物筒(23)均以环形储物筒(22)的圆心为中心呈环形阵列状排布。

6.根据权利要求1所述的一种医学教育用紧急救护箱,其特征在于:所述便携装置(20)包括背带(24),所述背带(24)的两端均固定连接有卡块(25),所述外筒(2)中部的外壁铰接有卡盒(26),所述卡块(25)的外壁与卡盒(26)的内壁卡接。

7.根据权利要求6所述的一种医学教育用紧急救护箱,其特征在于:还包括套座(27),所述套座(27)固定连接在筒盖(1)的顶部,所述套座(27)的内侧套设有弓形提手(28)。
