专利号: 2019103045933
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

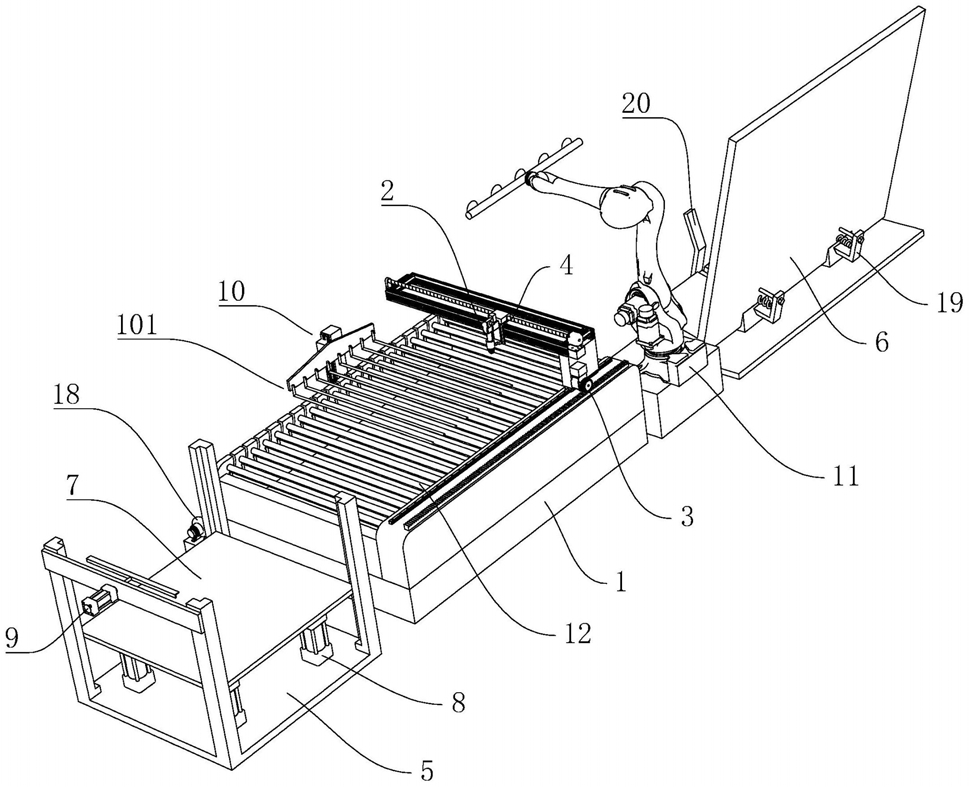

1.一种玻璃激光切割装置,包括激光切割机,所述激光切割机包括机座(1)以及设置于机座(1)的台面,位于所述台面上方设有激光头(2),所述机座(1)上设有驱动激光头(2)沿X轴方向移动的X轴移动机构(3)以及驱动激光头(2)沿Y轴方向移动的Y轴移动机构(4),其特征在于:位于所述机座(1)的一侧设有上料架(5)、另一侧设有放置架(6),所述上料架(5)上设有供玻璃放置的上料板(7),所述上料架(5)上设有驱动上料板(7)纵向移动的主驱动件(8),所述上料架(5)上设有驱动玻璃朝向台面移动的次驱动件(9),所述机座(1)上方设有承接来自于上料板(7)上的玻璃并将其放置于台面的第一移动装置(10),所述机座(1)与放置架(6)之间设有承接来自于第一移动装置(10)上的玻璃并将其放置于放置架(6)的机械手(11),所述放置架(6)为倾斜立放式,所述第一移动装置(10)包括移动框架(101)、驱动移动框架(101)竖直移动的竖直移动组件(102)以及驱动竖直移动组件(102)水平移动的水平移动组件(103),所述台面由若干间隔排列设置的托料杆(12)组成,所述移动框架(101)由骨架(1011)以及若干间隔排列且平行于托料杆(12)的放置杆(1012)组成,所述放置杆(1012)铰接于骨架(1011),所述机座(1)上设有引导放置杆(1012)移动至托料杆(12)正下方的引导槽(13)。

2.根据权利要求1所述的玻璃激光切割装置,其特征在于:所述骨架(1011)与放置杆(1012)之间的铰接位置均设有用于定位放置杆(1012)的扭簧,当所述扭簧处于初始状态时,若干所述的放置杆(1012)相互平行形成一水平的放置平面。

3.根据权利要求1所述的玻璃激光切割装置,其特征在于:若干所述托料杆(12)的下方均设有负吸支管(14),所述负吸支管(14)上分布有若干吸孔(15),位于所述负吸支管(14)的一端设有负吸总管(16),若干所述负吸支管(14)与负吸总管(16)均连通且两者之间均设有控制阀(17),所述负吸总管(16)上连通有抽风机(18)。

4.根据权利要求1所述的玻璃激光切割装置,其特征在于:所述水平移动组件(103)包括滑移设置于机座(1)的第一滑座(1031)、转动设置于机座(1)且与第一滑座(1031)螺纹连接的第一螺杆(1032)以及驱动第一螺杆(1032)转动的第一电机(1033),所述竖直移动组件(102)包括滑移设置于第一滑座(1031)的第二滑块(1021)以及固设于第一滑座(1031)且驱动第二滑块(1021)滑移第二气缸(1022),所述的骨架(1011)固设于第二滑块(1021)。

5.根据权利要求1所述的玻璃激光切割装置,其特征在于:所述放置架(6)底部滑移设置有用于抵紧玻璃的抵紧条(19),所述抵紧条(19)靠近开口的位置设有向外倾斜的引导部(20),所述放置架(6)上设有驱动抵紧条(19)抵紧玻璃的弹性件(21)。

6.根据权利要求5所述的玻璃激光切割装置,其特征在于:所述放置架(6)上螺纹连接有驱动抵紧条(19)抵紧玻璃的锁定件(22)。

7.根据权利要求1所述的玻璃激光切割装置,其特征在于:所述次驱动件(9)包括固设于上料架(5)的第三气缸,所述第三气缸的活塞杆上固设有推板(23),位于所述推板(23)的上方固设有限位板(24),当所述推板(23)抵触于玻璃外周壁时,所述限位板(24)抵触于玻璃上表面。
