专利号: 2019103056711
申请人: 吉安县森博木业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

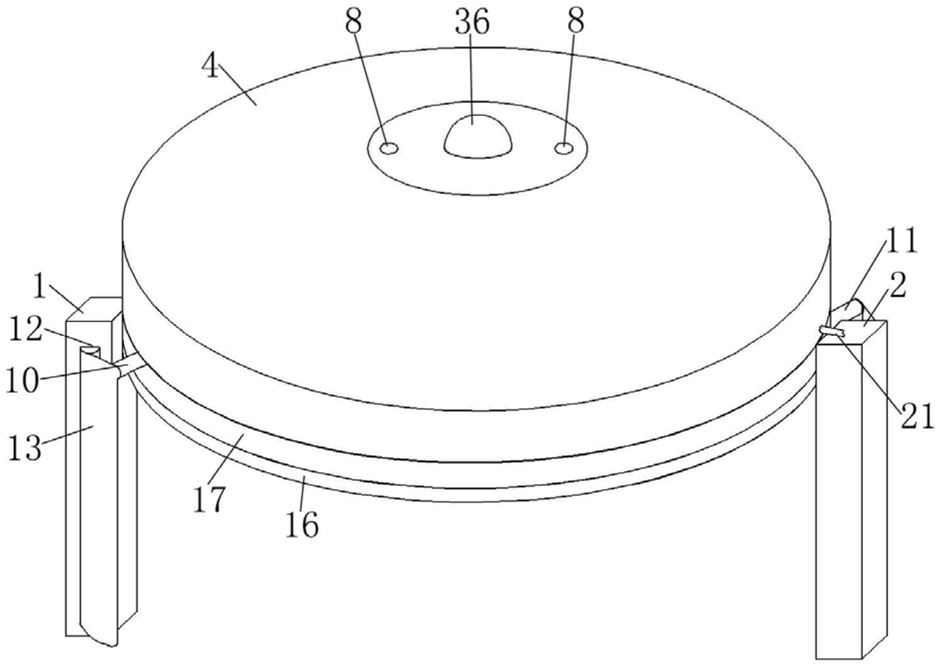

1.一种基于气候的园林景观设计凉亭,包括盖顶和固接于盖顶两侧的左支柱、右支柱,其特征是,所述盖顶为具有底板和顶板的空心盖顶,底板上由下至上依次放置固接有过水室、浮板室和电源室,过水室的两侧连通有入水管,入水管的上端开口于顶板表面;底板中心镶固有驱动电机,驱动电机的输出轴与两侧的左转动杆、右转动杆固接,左支柱的前表面和右支柱的后表面开设有凹槽,每个凹槽内放置有遮雨筒,所述遮雨筒由遮雨布缠绕于转动轴上构成,转动轴为内置于左支柱和右支柱上部的回位电机的输出轴,左转动杆位于盖顶的前表面,右转动杆位于盖顶的后表面,左支柱和右支柱之间还固接有遮雨布限位盘,遮雨布限位盘与底板之间构成间隙,左支柱和右支柱穿出间隙,左支柱和右支柱的末端分别固接有左立杆和右立杆,遮雨布的首端固接于转动轴上,遮雨布的末端与左立杆或右立杆固接。

过水室和浮板室之间通过溢流孔连通,过水室的底部连通有排水管,排水管的末端位于盖顶外;浮板室的底部放置有泡沫浮力板,泡沫浮力板的底端具有多个泡沫支脚,泡沫浮力板的上端固接有轻质竖杆,轻质竖杆插入电源室内且末端固接有接触头,轻质竖杆上固接有密封圈,浮板室的中部内壁固接有固定盘,固定盘具有与密封圈配合的密封槽,固定盘上方的浮板室侧壁连通有防水管,防水管的末端与排水管连通;电源室内设置有依次电气连接的电池组、电气卡合槽和电路开关,电池组用于给驱动电机供电,电气卡合槽的下端固接有下端开口的限位筒,接触头于限位筒内上下移动,当接触头完全卡合入电气卡合槽内时,密封圈也刚好完全卡合入密封槽内;顶板上端设置有风力探测头,风力探测头与底板上的控制器通信,控制器与电池组、电路开关、回位电机电气连接。

2.根据权利要求1所述的一种基于气候的园林景观设计凉亭,其特征是,每个所述遮雨布的中部设置有供人进出的拉链门。

3.根据权利要求2所述的一种基于气候的园林景观设计凉亭,其特征是,所述左支柱和右支柱为立方体状支柱。

4.根据权利要求3所述的一种基于气候的园林景观设计凉亭,其特征是,所述轻质竖杆采用泡沫或者木杆,所述接触头采用轻质铝合金,所述密封圈采用泡沫或轻橡胶,泡沫浮力板、轻质竖杆、接触头和密封圈的整体密度小于水的密度,以保证其能可靠上浮。

5.根据权利要求4所述的一种基于气候的园林景观设计凉亭,其特征是,所述回位电机由外部电源或内置电池供电。

6.根据权利要求5所述的一种基于气候的园林景观设计凉亭,其特征是,所述电池组、电气卡合槽和电路开关整体位于电源包内,电源包整体固接于电源室的上端。

7.根据权利要求6所述的一种基于气候的园林景观设计凉亭,其特征是,所述泡沫浮板为圆柱形板,所述接触头的截面为矩形。
