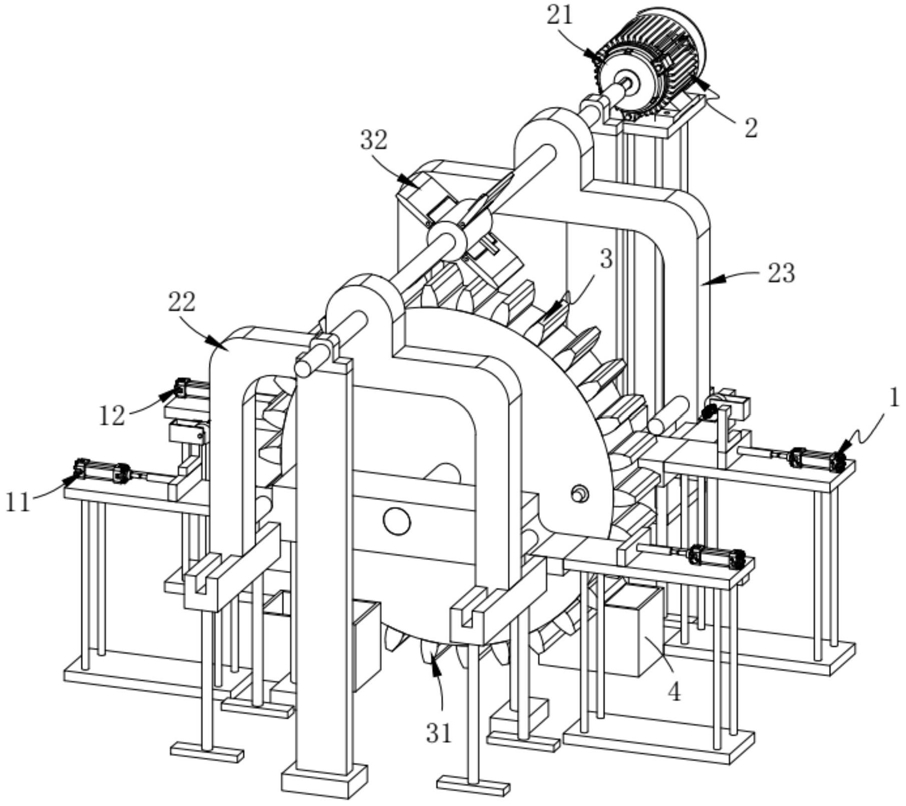

1.一种电感元件连续式自动生产线,其特征在于,包括:
横向输送机构(1),所述横向输送机构(1)包括第一上料组件(11)和沿着所述第一上料组件(11)宽度方向设置且位于其一侧的第二上料组件(12);
纵向输送机构(2),所述纵向输送机构(2)包括沿着所述第二上料组件(12)宽度方向设置且位于所述横向输送机构(1)上方的驱动组件(21)、转动设置在所述驱动组件(21)上且位于所述第一上料组件(11)外侧设置的正向平移组件(22)和转动设置在所述驱动组件(21)上且位于所述第二上料组件(12)外侧设置的反向平移组件(23);
工位切换机构(3),所述工位切换机构(3)包括转动设置在所述第一上料组件(11)与第二上料组件(12)上的转换组件(31)和与所述转换组件(31)配合传动且固定设置在所述驱动组件(21)上的定向组件(32);以及出料桶(4),所述出料桶(4)设置两个,其均分别位于所述转换组件(31)两侧且呈中心对称设置;
所述正向平移组件(22)和反向平移组件(23)沿着所述转换组件(31)对称设置;
所述驱动组件(21)包括螺杆(213);
所述转换组件(31)包括:
转轴(311);
转动齿(312),所述转动齿(312)与所述转轴(311)固定且同轴设置;
控制单元a(313),所述控制单元a(313)包括开设在所述转动齿(312)上的滑槽a(314)和滑动设置在所述滑槽a(314)内的伸轴a(315);以及控制单元b(316),所述控制单元b(316)与所述控制单元a(313)沿所述转动齿(312)中心对称设置,其包括开设在所述转动齿(312)上的滑槽b(317)和滑动设置在所述滑槽b(317)内的伸轴b(318);
所述定向组件(32)包括:
滚轴(321),所述滚轴(321)固定设置在所述螺杆(213)上且同轴设置;
凸起块(322),所述凸起块(322)固定设置在所述滚轴(321)上且沿着所述滚轴(321)圆周方向阵列设置若干组;
拨齿(323),所述拨齿(323)转动设置在所述凸起块(322)上;以及限位块(324),所述限位块(324)位于所述限位块(324)的一侧贴合设置且固定设置在所述凸起块(322)上。
2.根据权利要求1所述的一种电感元件连续式自动生产线,其特征在于,所述第一上料组件(11)包括:机架a(111),所述机架a(111)为凸型结构设置;
磁芯上装件a(112),所述磁芯上装件a(112)沿所述机架a(111)长度方向设置且位于所述机架a(111)的一端;以及线圈上装件a(113),所述线圈上装件a(113)位于所述机架a(111)的另一端且与所述磁芯上装件a(112)沿所述机架a(111)宽度上的中线相对设置。
3.根据权利要求2所述的一种电感元件连续式自动生产线,其特征在于,所述第二上料组件(12)与所述第一上料组件(11)沿着所述转换组件(31)的中线中心对称设置,其包括:机架b(121),所述机架b(121)为凸型结构设置;
磁芯上装件b(122),所述磁芯上装件b(122)沿所述机架b(121)长度方向设置且位于所述机架b(121)的一端;以及线圈上装件b(123),所述线圈上装件b(123)位于所述机架b(121)的另一端且与所述磁芯上装件b(122)沿所述机架b(121)宽度上的中线相对设置。
4.根据权利要求2所述的一种电感元件连续式自动生产线,其特征在于,所述磁芯上装件a(112)和磁芯上装件b(122)均包括:平推单元a(1121),所述平推单元a(1121)包括气缸a(1122)和与所述气缸a(1122)伸缩端固定连接的推板(1123);以及上胶单元(1124),所述上胶单元(1124)包括与所述推板(1123)上端部固定连接的撑杆(1125)、与所述撑杆(1125)固定设置的胶水箱(1126)、固定设置在所述胶水箱(1126)上的电机a(1127)与所述电机a(1127)输出端固定连接且与所述胶水箱(1126)转动连接的驱动轴(1128)和与所述驱动轴(1128)固定连接且转动设置在所述胶水箱(1126)上的涂胶棍(1129)。
5.根据权利要求2所述的一种电感元件连续式自动生产线,其特征在于,所述线圈上装件a(113)和线圈上装件b(123)均包括:气缸b(1131);以及
顶板(1132),所述顶板(1132)与所述气缸b(1131)的伸缩端固定连接。
6.根据权利要求3所述的一种电感元件连续式自动生产线,其特征在于,所述驱动组件(21)包括:电机b(211),所述电机b(211)的输出端方向与所述第二上料组件(12)的长度方向垂直设置;
安装架(212),所述安装架(212)沿着所述电机b(211)的输出方向阵列设置两组且均外置与所述正向平移组件(22)和反向平移组件(23);
所述螺杆(213)与所述电机b(211)的输出端固定连接且转动设置在所述安装架(212)上。
7.根据权利要求6所述的一种电感元件连续式自动生产线,其特征在于,所述正向平移组件(22)包括:轨道a(221),所述轨道a(221)沿所述机架b(121)长度方向阵列设置两组,且分别对应设置在所述机架b(121)的两个内拐角处;
往复板a(222),所述往复板a(222)的两端部对应滑动设置在所述轨道a(221)内且竖直向上设置;
顶轴a(223),所述顶轴a(223)设置两根且分别与所述往复板a(222)的两个下端部固定连接;以及正向螺母(224),所述正向螺母(224)位于所述往复板a(222)的中心线方向设置且内设有螺纹。
8.根据权利要求7所述的一种电感元件连续式自动生产线,其特征在于,所述反向平移组件(23)包括:轨道b(231),所述轨道b(231)沿所述机架a(111)长度方向阵列设置两组,且分别对应设置在所述机架a(111)的两个内拐角处;
往复板b(232),所述往复板b(232)的两端部对应滑动设置在所述轨道b(231)内且竖直向上设置;
顶轴b(233),所述顶轴b(233)设置两根且分别与所述往复板b(232)的两个下端部固定连接;以及反向螺母(234),所述反向螺母(234)位于所述往复板b(232)的中心线方向设置且内设与所述正向螺母(224)反向设置的螺纹。
