专利号: 201910308475X
申请人: 湖北汽车工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

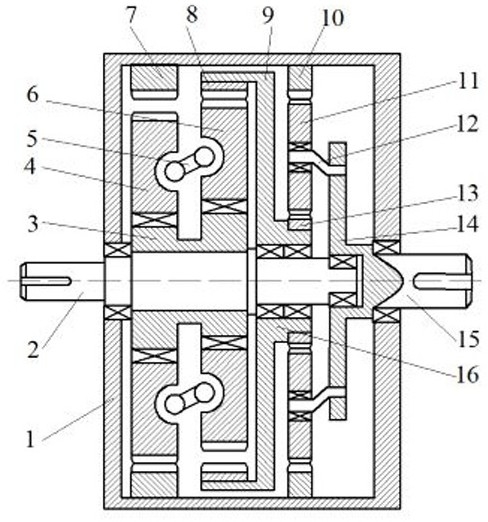

1.一种大传动比少齿差行星齿轮(11)传动装置,其特征在于:包括壳体(1)和可转动地安装在所述壳体(1)上的输入轴(2)和输出轴(15),所述输入轴(2)和输出轴(15)的回转中心同轴,所述输入轴(2)的一端伸出所述壳体(1),所述输入轴(2)的另一端与所述输出轴(15)的一端转动连接,所述输出轴(15)的另一端伸出所述壳体(1);所述输入轴(2)上套设有与所述输入轴(2)固定连接的偏心套(3),所述偏心套(3)包括两个圆柱体状的偏心轴段,所述传动装置还包括第一外齿轮(4)和第二外齿轮(6),所述第一外齿轮(4)可转动地套设在靠近所述输入轴(2)的所述一端的一个所述偏心轴段上,所述第二外齿轮(6)可转动地套设在靠近所述输入轴(2)的所述另一端的另一个所述偏心轴段上,所述第一外齿轮(4)和第二外齿轮(6)之间通过第一连接件(5)连接,所述第一外齿轮(4)与固定连接在所述壳体(1)内壁上的第一内齿轮(7)啮合,所述输入轴(2)上还可转动地套设有转轴(16),所述转轴(16)上设置有与所述转轴(16)固定连接的连接盘(9),所述连接盘(9)的内壁上固定连接有第二内齿轮(8),所述第二外齿轮(6)与所述第二内齿轮(8)啮合;所述转轴(16)上套设有与所述转轴(16)固定连接的太阳齿轮(13),所述壳体(1)内壁上还固定连接有中心齿轮(10),所述太阳齿轮(13)与中心齿轮(10)之间设置有与所述太阳齿轮(13)和中心齿轮(10)啮合的行星齿轮(11),所述输出轴(15)的所述一端上设置有与所述输出轴(15)固定连接的行星架(14),所述行星架(14)与所述行星齿轮(11)通过第二连接件(12)连接。

2.根据权利要求1所述的传动装置,其特征在于,所述输入轴(2)通过轴承被支承安装在所述壳体(1)的一个侧壁上,所述输出轴(15)通过轴承被支承安装在所述壳体(1)的与所述一个侧壁相对的另一个侧壁上。

3.根据权利要求2所述的传动装置,其特征在于,所述输出轴(15)的所述一端上设置有连接盲孔,所述输入轴(2)的所述另一端通过轴承连接设置在所述连接盲孔内。

4.根据权利要求3所述的传动装置,其特征在于,所述第一外齿轮(4)通过轴承套设在靠近所述输入轴(2)的所述一端的一个所述偏心轴段上,所述第二外齿轮(6)通过轴承套设在靠近所述输入轴(2)的所述另一端的另一个所述偏心轴段上。

5.根据权利要求4所述的传动装置,其特征在于,所述转轴(16)通过轴承套设在所述输入轴(2)上。

6.根据权利要求1所述的传动装置,其特征在于,所述两个偏心轴段的偏向相位差为

180°。

7.根据权利要求1所述的传动装置,其特征在于,所述第一连接件(5)为柱销,所述柱销一端通过球铰链与所述第一外齿轮(4)连接,所述柱销另一端通过球铰链与所述第二外齿轮(6)连接。

8.根据权利要求7所述的传动装置,其特征在于,所述第二连接件(12)为“Z”型结构的柔性销轴,包括相互平行的两段刚性体(20)和连接所述两段刚性体(20)的弹性体(21),所述两段刚性体(20)中的一段刚性体(20)通过轴承连接设置在所述行星齿轮(11)内,所述两段刚性体(20)中的另一段刚性体(20)固定连接设置在所述行星架(14)内。

9.根据权利要求1所述的传动装置,其特征在于,所述第一内齿轮(7)的齿数比所述第一外齿轮(4)的齿数多一个,所述第二内齿轮(8)的齿数比所述第二外齿轮(6)的齿数多一个,所述第一外齿轮(4)的齿数与所述第二外齿轮(6)的齿数相差一个。
