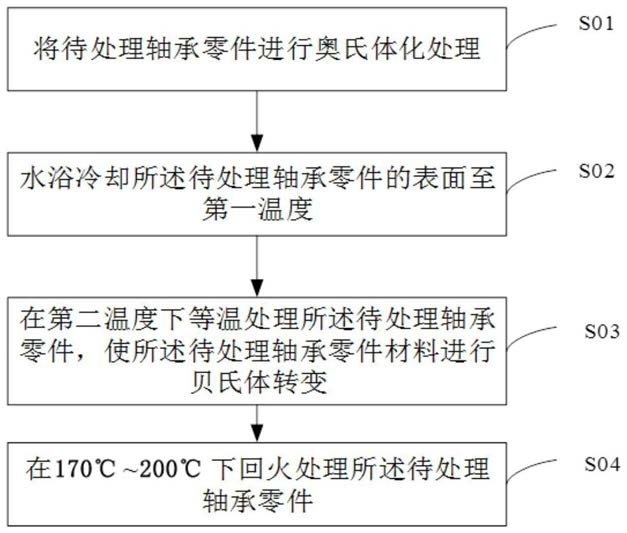

1.一种纳米贝氏体轴承热处理方法，其特征在于，包括以下步骤：

步骤1，待处理轴承零件进行奥氏体化处理：将待处理轴承零件加热至810℃-870℃，保温0.5h-1h；

步骤2，水浴冷却所述待处理轴承零件的表面温度：当所述待处理轴承零件表面的温度与所述待处理轴承零件心部的温差大于或等于200℃时，停止所述水浴，静置所述待处理轴承零件以降低所述待处理轴承零件表面的温度与所述待处理轴承零件心部的温差；并且当所述待处理轴承零件表面的温度与所述待处理轴承零件心部的温差小于或等于50℃时，继续所述水浴，直至所述待处理轴承零件表面至第一温度；

步骤3，在第二温度下等温处理所述待处理轴承零件，使所述待处理轴承零件进行贝氏体转变；所述第一温度低于所述待处理轴承零件材的马氏体开始转变温度，所述第二温度高于所述待处理轴承零件材料的马氏体开始转变温度；以及步骤4，在170℃-200℃下回火处理所述待处理轴承零件，从而去除所述待处理轴承零件材料的组织应力。

2.根据权利要求1所述的纳米贝氏体轴承热处理方法，其特征在于，在步骤2中，所述水浴冷却包括多次水浴冷却所述待处理轴承零件。

3.根据权利要求1所述的纳米贝氏体轴承热处理方法，其特征在于，所述第一温度为

130℃-160℃，所述第二温度为180℃-210℃。

4.根据权利要求1或者3所述的纳米贝氏体轴承热处理方法，其特征在于，采用40℃-70℃的流动水进行所述水浴。

5.根据权利要求1所述的纳米贝氏体轴承热处理方法，其特征在于，在步骤3中，采用低温惰性气氛炉进行等温处理所述待处理轴承零件。

6.根据权利要求1所述的纳米贝氏体轴承热处理方法，其特征在于，在步骤3中，所述待处理轴承零件材料的组织内生成的贝氏体含量为所述待处理轴承零件的材料组织的50％-

70％。

7.根据权利要求1所述的纳米贝氏体轴承热处理方法，其特征在于，在步骤3中，等温时间为3h-8h。

8.一种纳米贝氏体轴承，其特征在于，采用权利要求1-7任一项所述的纳米贝氏体轴承热处理方法制得的轴承。
