专利号: 2019103107234
申请人: 常德市达鑫电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

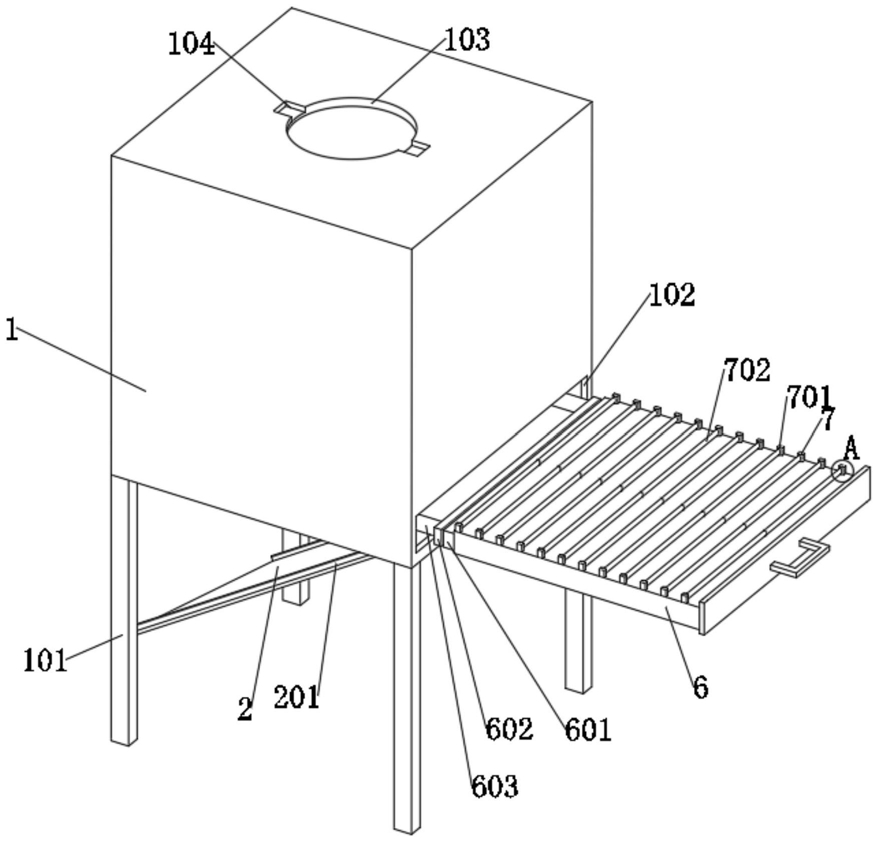

1.一种水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:该水泵铸造的毛坯外部毛刺去除打磨装置包括:主体(1),支撑脚(101),抽拉槽(102),插入槽(103),限位槽(104),承接件(105),承接板(2),挡板(201),安装口(202),缓冲垫(203),旋转件(3),受力齿(301),滑轮(302),安装仓(303),接触件(4),外撑弹簧(401),外套件(5),底仓(501),下压杆(502),移动杆(503),挡环(504),拉动件(6),嵌入件(601),连接件(602),伸缩杆(603),安装块(7),导流块(701)和转动杆(702);所述主体(1)为矩形内部中空结构,且主体(1)的底部边角位置通过焊接的方式安装有支撑脚(101),且主体(1)的右侧设有矩形结构的抽拉槽(102),且主体(1)的内部两侧通过固定连接的方式安装有电机,且电机的底部通过传动杆安装有齿轮;所述承接板(2)的顶端通过焊接的方式安装在主体(1)的底部;所述旋转件(3)内部设有安装仓(303),且旋转件(3)通过滑轮(302)与承接件(105)相接触;所述移动杆(503)为圆柱形结构,且移动杆(503)的外端通过粘接的方式安装有橡胶材质的防滑垫,且挡环通过弹簧与底仓(501)侧边相连接,且下压杆(502)的顶端通过焊接的方式安装有压杆,且下压杆(502)的底部通过弹簧与外套件(5)顶杆的顶端中间位置相连接;所述拉动件(6)的外端设有挡板,且挡板的外侧中间位置安装有拉手,且伸缩杆(603)的内部设有内缩弹簧,且伸缩杆(603)的内端通过焊接的方式与主体(1)的内壁相连接,且拉动件(6)通过嵌入的方式安装在主体(1)的内部底端;

所述拉动件(6)为矩形内部中空结构,且拉动件(6)的内部通过内缩弹簧与嵌入件(601)的内端相连接,且嵌入件(601)的外端通过转轴与连接件(602)相连接,且连接件(602)的内端通过焊接的方式与伸缩杆(603)的外端相连接。

2.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述主体(1)的上方设有圆形结构的插入槽(103),且插入槽(103)的上方两侧设有矩形结构的限位槽(104),且插入槽(103)的内部底端设有环状L形结构的承接件(105)。

3.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述承接板(2)为矩形板状结构,且承接板(2)的两侧设有挡板(201),且承接板(2)的中间位置设有矩形结构的安装口(202),且安装口(202)的内部通过粘接的方式安装有硅胶材质的缓冲垫(203)。

4.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述旋转件(3)为圆柱形内部中空结构,且旋转件(3)的顶端外侧设有圆环状的挡件,且挡件的底部通过连接件与转轴安装有滑轮(302),且旋转件(3)的外侧中间位置设有一圈受力齿(301),且受力齿(301)的与齿轮的外侧相接触。

5.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述接触件(4)为长条状结构,且接触件(4)的外侧顶端为倾斜状结构,且接触件(4)的侧边通过嵌入的方式安装在旋转件(3)内部的安装仓(303)内部,且接触件(4)的内端通过外撑弹簧与安装仓(303)的内部相连接。

6.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述外套件(5)为“工”字型内部中空结构,且外套件(5)的底部两侧中间位置设有底仓(501),且下压杆(502)的底端为圆锥形结构,且下压杆(502)通过插入的方式安装在外套件(5)的内部中间位置,且移动杆(503)的内端为倾斜状结构,且移动杆(503)安装在外套件(5)的底部两端内部,且移动杆(503)的中间位置设有挡环(504)。

7.如权利要求1所述水泵铸造的毛坯外部毛刺去除打磨装置,其特征在于:所述安装块(7)为矩形结构,且安装块(7)通过焊接的方式安装在拉动件(6)的顶端两侧,且安装块(7)的内侧通过焊接的方式安装有三角形结构的导流块(701),且导流块(701)的内侧通过转轴安装有转动杆(702),且转动杆(702)的中间位置通过转轴相连接。
