专利号: 2019103147602
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

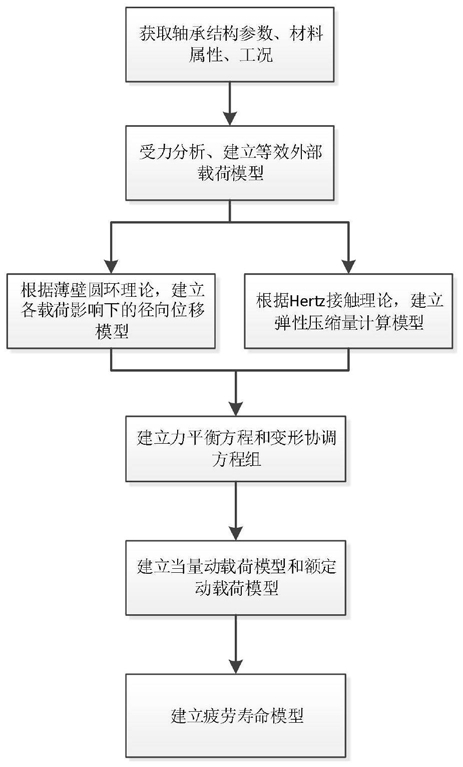

1.谐波减速器中柔性薄壁轴承疲劳寿命计算方法,其特征在于包括如下步骤:

S1:获取柔性薄壁轴承的结构参数、材料、属性和工况;

S2:进行受力分析,建立等效外部载荷模型:根据谐波减速器工作原理得到在偏移凸轮波发生器长轴 处啮合受载区域的载荷分布;根据力的平衡和等效原理分解得到作用在柔性薄壁轴承AA′外套圈上的等效切向载荷Ft、等效径向载荷Fr和等效力矩M;

S3:根据第i个滚珠位置处在外部载荷作用下外套圈发生的径向变形量ui以及接触载荷作用下外套圈发生的径向变形量Pui建立柔性薄壁轴承径向变形模型;根据接触载荷Pi和第i个滚珠与内外套圈Hertz接触总变形量δi建立滚珠与套圈接触副弹性压缩量模型;

S4:建立变形协调方程和力平衡方程组:根据位置角 处的内套圈装配后径向变形量Δi、径向游隙Pd、所述δi、ui以及Pui建立变形协调方程,根据等效径向载荷Fr与接触载荷Pi建立力平衡方程;将每个半接触区域内N′个不同滚珠处接触点的变形协调方程与所述力平衡方程联立,采用Newton‑Raphson法求解得到半接触区域内N′个不同接触载荷Pi;

S5:建立柔性薄壁轴承额定动载荷模型,根据步骤S4计算的各滚珠接触点处的接触载荷Pi建立内套圈和外套圈的当量动载荷模型;

S6:根据普通球轴承疲劳寿命模型、L‑P模型、普通球轴承与柔性薄壁轴承的使用可靠度对照表,建立柔性薄壁轴承的疲劳寿命模型。
