专利号: 2019103156743
申请人: 华北理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

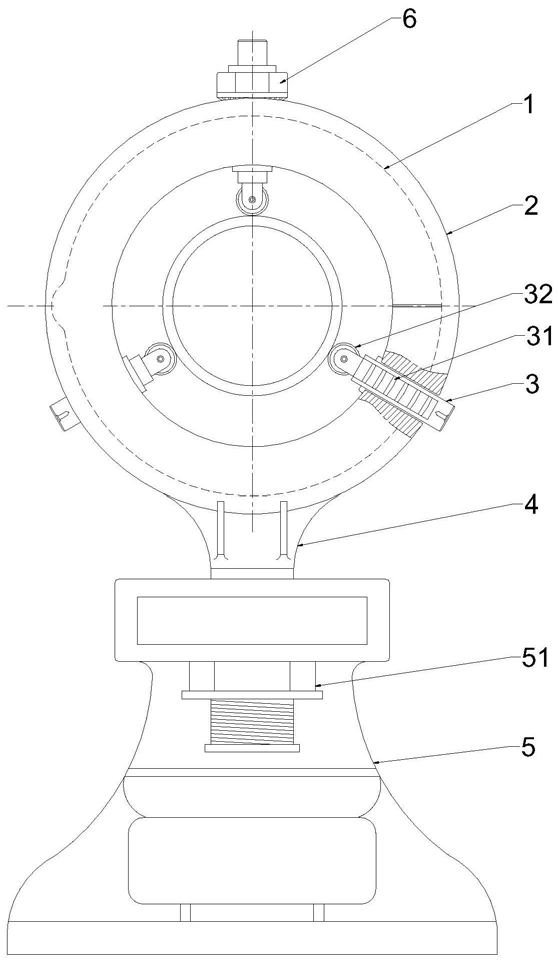

1.一种长工件加工机床中心架,包括:支撑架(1)、转环(2)、支承爪(3)、底座(4)、支撑座(5)、调节环(6)、位于支撑架(1)内的夹持环(7),所述支撑架(1)为圆环形,底部焊接固定于底座(4)上;所述支承爪(3)沿支撑架(1)中心阵列设置三组,且可沿支撑架(1)的径向移动,支承爪(3)的一端安装滚轮(32),所述滚轮(32)的中心轴与支撑架(1)的中心轴平行;

其特征在于:所述夹持环(7)由两个半圆环铰接组成,夹持环(7)内设置至少四组夹持组件(8),所述夹持组件(8)环形阵列布置,夹持组件(8)包括摆杆(82)、夹持头(83)和夹持柱(81),所述夹持头(83)与摆杆(82)固定连接,所述摆杆(82)的一端与夹持环(7)通过转销连接,且转销上设置涡卷弹簧(71),所述夹持柱(81)活动设置在夹持头(83)内的盲孔中,夹持柱(81)设置多个,且呈矩形阵列布置,夹持头(83)内位于夹持柱(81)上位于套设压簧(84)。

2.根据权利要求1所述的一种长工件加工机床中心架,其特征在于:所述支承爪(3)采用方轴结构。

3.根据权利要求1所述的一种长工件加工机床中心架,其特征在于:所述支承爪(3)一端面上设置螺纹槽(31),所述转环(2)转动安装在支撑架(1)的一侧端面上,转环(2)的端面上设置平面螺纹(23),在平面螺纹(23)的外围设置斜面,所述斜面上设置有第一斜齿槽(22),所述平面螺纹(23)与支承爪(3)上的螺纹槽(31)啮合。

4.根据权利要求3所述的一种长工件加工机床中心架,其特征在于:所述转环(2)的端面上设置环形的凸起,凸起嵌入在固定设置于支撑架(1)侧面上的卡槽(21)中。

5.根据权利要求3所述的一种长工件加工机床中心架,其特征在于:所述调节环(6)转动安装在支撑架(1)的侧面上,调节环(6)上设置第二斜齿槽(61),所述第二斜齿槽(61)与第一斜齿槽(22)啮合。

6.根据权利要求5所述的一种长工件加工机床中心架,其特征在于:所述调节环(6)侧面设置为六面体型。

7.根据权利要求1所述的一种长工件加工机床中心架,其特征在于:所述底座(4)活动设置在支撑座(5)上,底座(4)底端外圆设置外螺纹,并安装有紧固螺母(51)。

8.根据权利要求1所述的一种长工件加工机床中心架,其特征在于:所述支撑架(1)的一端面上安装圆形的对心调节板(9),所述对心调节板(9)与支撑架(1)转动连接,对心调节板(9)的圆心处设置通孔(91)。
