专利号: 2019103175655
申请人: 浙江华荣电池股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

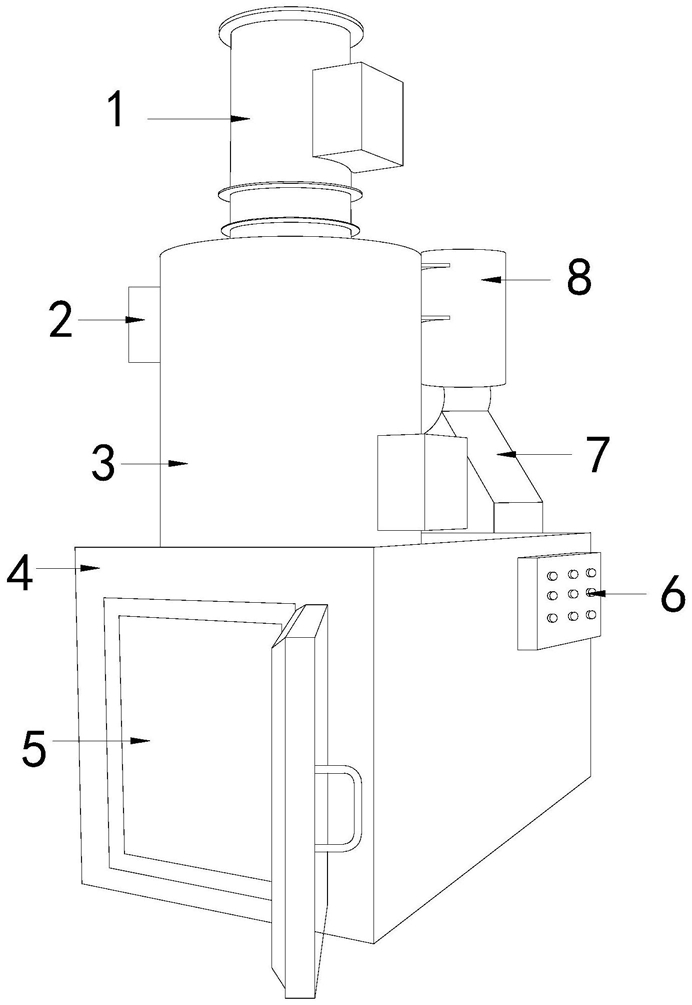

1.一种高效燃烧的处理垃圾焚烧系统,其结构包括烟囱(1)、进料装置(2)、燃烧室(3)、二次燃烧室(4)、检查口(5)、控制器(6)、风机(7)、燃烧器(8),所述二次燃烧室(4)顶部连接有燃烧室(3),所述燃烧室(3)顶部设有烟囱(1),所述进料装置(2)设在燃烧室(3)侧面,所述风机(7)与燃烧室(3)相连接,所述燃烧器(8)安装在燃烧室(3)侧面,所述控制器(6)设在二次燃烧室(4)外侧,其特征在于:所述进料装置(2)包括导料口(20)、破碎辊组(21)、回转动力装置(22)、洒料机构(23)、破碎壳体(24),所述导料口(20)为上宽下窄状,所述导料口(20)下方连接有破碎壳体(24),所述破碎壳体(24)内部设有破碎辊组(21),所述破碎壳体(24)底部与洒料机构(23)铰链连接,所述洒料机构(23)与回转动力装置(22)传动连接,所述回转动力装置(22)安装在破碎壳体(24)外侧。

2.根据权利要求1所述的一种高效燃烧的处理垃圾焚烧系统,其特征在于:所述洒料机构(23)包括第一移动板(230)、连接杆(231)、第二移动板(232)、限位杆(233),所述第一移动板(230)、第二移动板(232)的顶部分别铰接在破碎壳体(24)底部两侧,所述第一移动板(230)、第二移动板(232)的底部之间铰接有连接杆(231),所述第一移动板(230)顶部外侧与回转动力装置(22)相连接,所述第二移动板(232)顶部外侧连接有限位杆(233)。

3.根据权利要求2所述的一种高效燃烧的处理垃圾焚烧系统,其特征在于:所述回转动力装置(22)包括轴架(a)、触动机构(b)、扇形齿(c)、齿轮(d)、第一皮带轮(e)、皮带(f)、第二皮带轮(g)、电机(h),所述齿轮(d)安装在轴架(a)底部,所述轴架(a)顶部与破碎壳体(24)相连接,所述扇形齿(c)设在齿轮(d)侧面并与齿轮(d)相啮合,所述扇形齿(c)的一边与第一移动板(230)相连接。

4.根据权利要求3所述的一种高效燃烧的处理垃圾焚烧系统,其特征在于:所述齿轮(d)与第一皮带轮(e)通过轴连接,所述第一皮带轮(e)通过皮带(f)与第二皮带轮(g)传动连接,所述第二皮带轮(g)与电机(h)相连接,所述电机(h)的底座与轴架(a)相连接,所述电机(h)与触动机构(b)通过电连接。

5.根据权利要求4所述的一种高效燃烧的处理垃圾焚烧系统,其特征在于:所述触动机构(b)包括正转开关(b1)、杠杆(b2)、铰链轴(b3)、反转开关(b4)、滑块(b5),所述铰链轴(b3)设在轴架(a)中间,所述杠杆(b2)套设在铰链轴(b3)上,所述杠杆(b2)较粗的一端设有滑槽,所述滑块(b5)与扇形齿(c)连接在并设在滑槽内,所述杠杆(b2)较细的一端设在正转开关(b1)、反转开关(b4)之间。

6.根据权利要求5所述的一种高效燃烧的处理垃圾焚烧系统,其特征在于:所述正转开关(b1)设在电机(h)上方,所述反转开关(b4)设在轴架(a)上,所述正转开关(b1)、反转开关(b4)分别与电机(h)通过电连接。
