专利号: 2019103190265
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

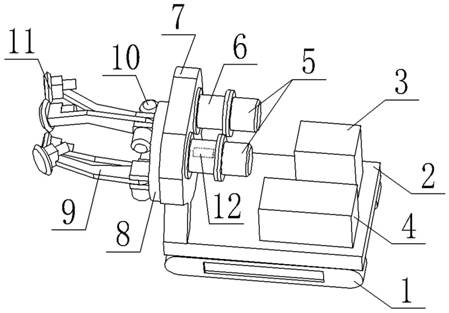

1.一种滚刀主动旋转的坚硬岩石巷隧道掘进机,其特征在于:包括设置有履带行走装置(1)的机架(2),所述机架(2)上设置有液压泵站(3)和与其相连的高压磨料射流发生系统(4),所述机架(2)的其中一端固定设置有传动箱(7),所述传动箱(7)的两侧分别设置有两个输入轴(7-2)和一个输出轴(7-4),所述输入轴(7-2)上连接有行星减速机构(6),所述行星减速机构(6)的输入端连接有悬臂盘驱动马达(5),所述输出轴(7-4)上固定有悬臂盘(8),所述悬臂盘(8)上铰接有四个悬臂(9),所述悬臂盘(8)上还设有用于控制所述悬臂(9)旋转角度的悬臂驱动马达(10),所述悬臂(9)远离所述悬臂盘(8)的一端设置有主动旋转滚刀装置(11),所述传动箱(7)上还设置有旋转密封装置(12),所述旋转密封装置(12)分别与所述液压泵站(3)、所述高压磨料射流发生系统(4)管路连接,所述悬臂盘驱动马达(5)与所述液压泵站(3)管路连接,所述主动旋转滚刀装置(11)、所述悬臂驱动马达(10)分别与所述传动箱(7)管路连接;

所述旋转密封装置(12)包括壳体二(12-1)和与其适配的密封轴(12-2),所述壳体二(12-1)上设有液压油进油口(12-1-1)、液压油回油口(12-1-2)以及高压磨料液体入口一(12-1-3),所述密封轴(12-2)上分别设有与所述液压油进油口(12-1-1)相通的进油流道一(12-2-1)、与所述液压油回油口(12-1-2)相通的回油流道一(12-2-2)以及与所述高压磨料液体入口一(12-1-3)相通的磨料液体流道一(12-2-3),所述液压油进油口(12-1-1)、所述液压油回油口(12-1-2)与所述液压泵站(3)连接,所述高压磨料液体入口一(12-1-3)与所述高压磨料射流发生系统(4)连接;所述密封轴(12-2)上设置有若干个将所述进油流道一(12-2-1)、所述回油流道一(12-2-2)以及所述磨料液体流道一(12-2-3)隔离的密封圈一(12-3)。

2.如权利要求1所述的一种滚刀主动旋转的坚硬岩石巷隧道掘进机,其特征在于:所述传动箱(7)还包括壳体一(7-1)和设置在所述壳体一(7-1)内的传动齿轮(7-3),所述输入轴(7-2)通过所述传动齿轮(7-3)与所述输出轴(7-4)传动连接,所述输出轴(7-4)内分别设有与所述进油流道一(12-2-1)相通的进油流道二(7-4-1)、与所述回油流道一(12-2-2)相通的回油流道二(7-4-2)以及与所述磨料液体流道一(12-2-3)相通的磨料液体流道二(7-4-

3),所述壳体一(7-1)与所述壳体二(12-1)固定连接,所述输出轴(7-4)与所述密封轴(12-

2)固定连接。

3.如权利要求2所述的一种滚刀主动旋转的坚硬岩石巷隧道掘进机,其特征在于:所述主动旋转滚刀装置(11)包括设有双伸出轴(11-3)的滚刀驱动马达(11-1),所述滚刀驱动马达(11-1)与所述悬臂(9)固定,所述双伸出轴(11-3)的前伸出端(11-4)连接有滚刀(11-5),所述双伸出轴(11-3)的后伸出端(11-6)设置有密封圈二(11-11)并且通过密封壳体(11-7)密封,所述密封壳体(11-7)固定在所述滚刀驱动马达(11-1)上,所述滚刀驱动马达(11-1)的进、回油口通过胶管分别与所述进油流道二(7-4-1)、所述回油流道二(7-4-2)相通,所述双伸出轴(11-3)内设有磨料液体流道三(11-8),所述滚刀(11-5)、所述密封壳体(11-7)上分别设有与所述磨料液体流道三(11-8)相通的磨料液体流道四(11-9)以及高压磨料液体入口二(11-2),所述高压磨料液体入口二(11-2)通过胶管与所述磨料液体流道二(7-4-3)相通,所述滚刀(11-5)外缘安装有若干个喷嘴(11-10),所述喷嘴(11-10)与所述磨料液体流道四(11-9)连通。

4.如权利要求3所述的一种滚刀主动旋转的坚硬岩石巷隧道掘进机,其特征在于:所述滚刀(11-5)的中心轴线与所述悬臂盘(8)的中心轴线夹角取15°~30°。

5.如权利要求4所述的一种滚刀主动旋转的坚硬岩石巷隧道掘进机,其特征在于:所述密封圈一(12-3)、所述密封圈二(11-11)材料均为聚四氟乙烯。
