专利号: 2019103197936
申请人: 胡海明
专利类型:发明专利
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

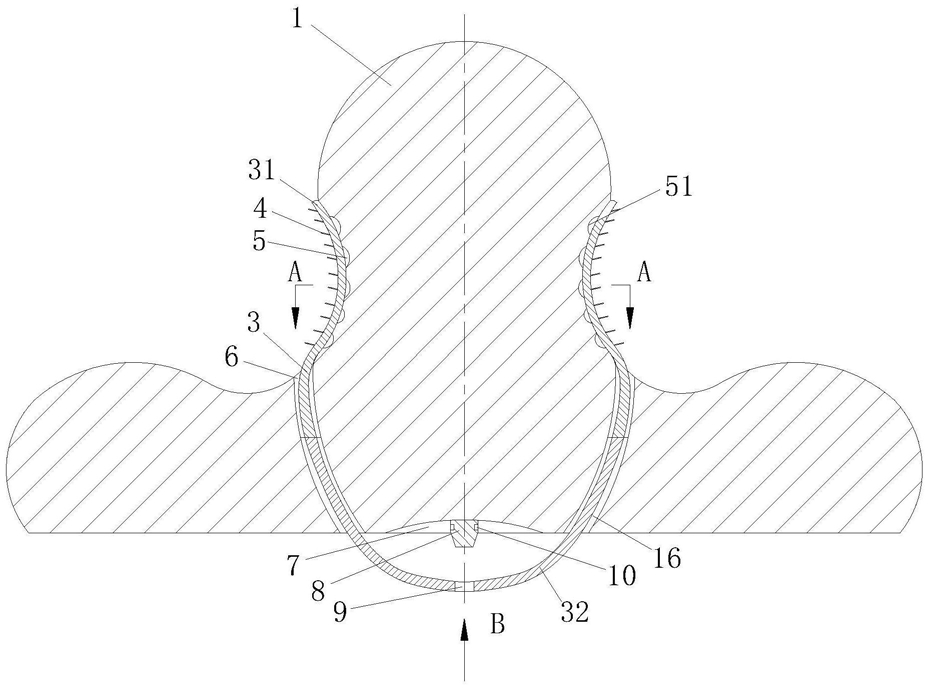

1.一种衣服纽扣,其特征在于:包括公扣(1)、U形弹片(3)和母扣(11);所述公扣(1)倒T形设计,且公扣(1)左右两侧的表面均弧形设计;所述母扣(11)分为上盖(111)和下盖(112);所述上盖(111)T形设计;所述下盖(112)开设有卡槽,上盖(111)卡入卡槽内,并通过螺纹连接;所述下盖(112)下表面开设有扣口(13),扣口(13)卡入公扣(1);所述下盖(112)下表面开设有弧形缺口(14),缺口可与公扣(1)左右两侧完全贴合;所述公扣(1)内开设有环形槽(16)和通孔(6);所述环形槽(16)开设于公扣(1)下表面;所述通孔(6)条形设计,且通孔(6)均匀布置于环形槽(16)上方,通孔(6)连通环形槽(16)和外界;所述环形槽(16)、通孔(6)内设有U形弹片(3);所述U形弹片(3)中部开设有卡口(9);所述公扣(1)下表面开设有圆弧槽(7);所述圆弧槽(7)内的中部固连有卡柱(8);所述卡柱(8)的下表面左右两侧倒直角设计,且卡柱(8)下表面直径小于卡口(9)直径,卡柱(8)上表面直径大于卡口(9)直径,方便卡口(9)卡入。

2.根据权利要求1所述的一种衣服纽扣,其特征在于:所述U形弹片(3)分为金属部(31)和橡胶部(32)两部分;所述金属部(31)均穿过通孔(6),紧贴公扣(1)左右两侧弧形侧壁设置,且金属部(31)的整体形状为爪形;所述橡胶部(32)圆形设计,并位于环形槽(16)和公扣(1)下方。

3.根据权利要求1所述的一种衣服纽扣,其特征在于:所述圆弧槽(7)的弧度大于橡胶部(32)与公扣(1)下方的弯曲弧度;所述卡柱(8)中部开设有圆环槽(10),圆环槽(10)宽度与橡胶部(32)厚度相等。

4.根据权利要求2所述的一种衣服纽扣,其特征在于:所述金属部(31)远离公扣(1)的一侧侧面均均匀布置有倒刺(4);所述金属部(31)靠近公扣(1)的一侧侧壁均均匀布置有限位凸起(5);所述限位凸起(5)半圆形设计;所述公扣(1)的两侧侧壁设有均匀布置的限位槽(51);所述限位槽(51)与限位凸起(5)一一对应设置,初始时限位凸起(5)卡入限位槽内;所述下盖(112)下表面的弧面处固连有均匀布置的按压凸起(2);所述按压凸起(2)半圆形设计,且按压凸起(2)在金属部(31)弯曲后与限位凸起(5)交错设置,使金属部(31)相对滑动。

5.根据权利要求1所述的一种衣服纽扣,其特征在于;所述下盖(112)卡入公扣(1)部分的内壁铺设有橡胶层(12),使公扣(1)和母扣(11)完全卡合。

6.根据权利要求5所述的一种衣服纽扣,其特征在于:所述弧形缺口(14)与扣口(13)之间固连有均匀布置的固定凸起(15);所述固定凸起(15)与通孔(6)一一对应设置,且固定凸起(15)为圆形设计;所述橡胶层(12)下端部分延伸至固定凸起(15)相对一侧侧面,与固定凸起(15)固连;所述固定凸起(15)的直径与橡胶层(12)的宽度之和小于通孔(6)的直径大于通孔(6)直径与金属部(31)宽度之差,从而使固定凸起(15)插入通孔(6)内,对金属部(31)进行固定。
