专利号: 2019103204200
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

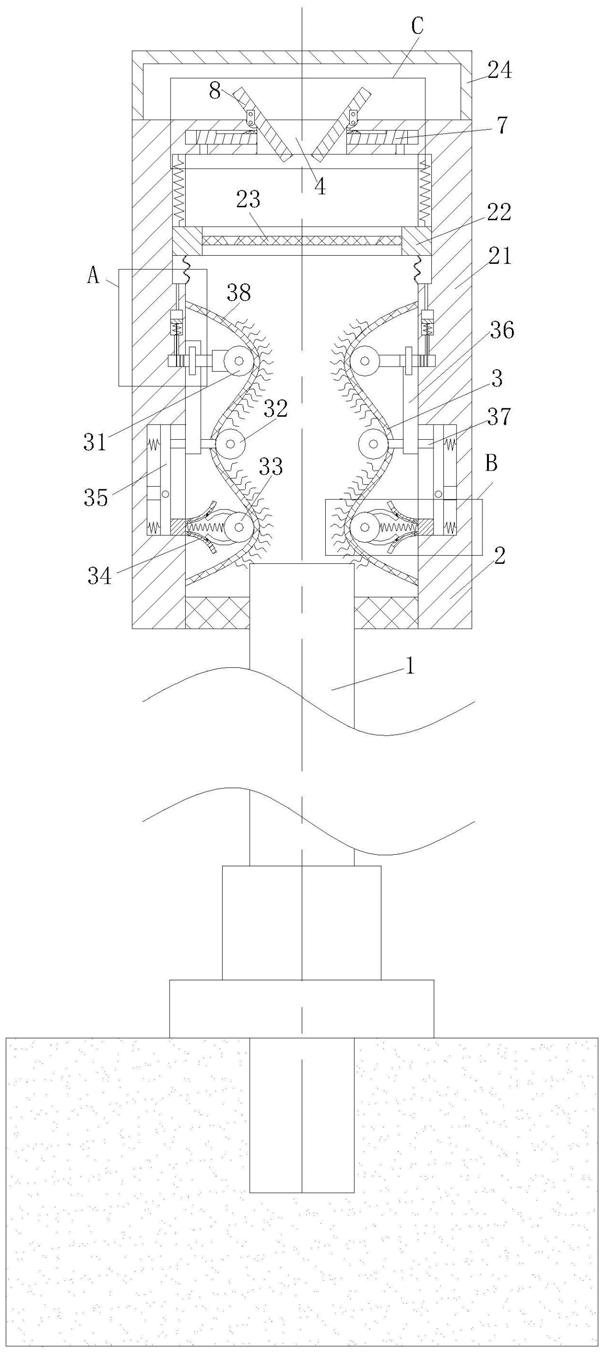

1.一种建筑工程预埋外漏钢筋保护构件,包括土层;所述土层的上端固连有承载块;所述承载块上贯穿设有钢筋(1);所述钢筋(1)的下端伸入土层内;其特征在于:所述承载块上方设有防锈模块(2);所述防锈模块(2)用于对钢筋(1)漏出土层的部分进行防锈,防锈模块(2)包括套管(21)、配重块(22)、弹性膜(23)、储气室(24)和辅助固定单元(3);所述套管(21)顶部设置有密封的储气室(24);所述储气室(24)内存储有气相缓蚀剂;所述储气室(24)通过通孔(4)与套管(21)内部连通;所述套管(21)顶部的内圈上设置有一环形滑槽,套管(21)底部的内圈上连接着辅助固定单元(3);所述环形滑槽内滑动连接着配重块(22);所述配重块(22)通过弹簧弹性连接在滑槽顶壁上,配重块(22)中部连接着弹性膜(23);所述辅助固定单元(3)用于对进入套管(21)内的钢筋(1)进行辅助固定,防止套管(21)倾斜,保证套管(21)的稳定性;钢筋(1)进入套管(21)内部首先经辅助固定单元(3)进行辅助固定,防止套管(21)歪斜,随后钢筋(1)移动会顶起弹性膜(23),从而会将弹性膜(23)上方的气相缓蚀剂压缩喷出到套管(21)内部。

2.根据权利要求1所述的一种建筑工程预埋外漏钢筋保护构件,其特征在于:所述套管(21)内圈上周向布置至少三组辅助固定单元(3);所述辅助固定单元(3)包括一号滑轴(31)、二号滑轴(32)、三号滑轴(33)、弹性布(38)、缓冲单元(34)、摆动杆(35)、齿条(36)和齿轮;所述一号滑轴(31)、二号滑轴(32)、三号滑轴(33)沿竖直方向依次设置,其中位于中间位置的二号滑轴(32)与套管(21)内壁的间距小于一号滑轴(31)、三号滑轴(33)与套管(21)内壁的间距;所述弹性布(38)从上到下依次穿过一号滑轴(31)、二号滑轴(32)、三号滑轴(33)固连在套管(21)内壁上;所述三号滑轴(33)靠近套管(21)内壁的一侧通过缓冲单元(34)与摆动杆(35)一端接触;所述缓冲单元(34)用于缓冲钢筋(1)穿过时对三号滑轴(33)的冲击;所述二号滑轴(32)上固连有支撑杆(37),二号滑轴(32)由软管组成;当二号滑轴(32)被挤压时能够将内部的气体喷出,从而对钢筋(1)表面的杂质进行清理;所述支撑杆(37)与摆动杆(35)的另一端接触,支撑杆(37)上套接有齿条(36);所述摆动杆(35)中部铰接在套管(21)内壁上相应设置有的凹槽内;所述一号滑轴(31)通过固定座旋接一转动杆;

所述转动杆上固连一齿轮,并且转动杆另一端转动连接在套管(21)内壁上;所述齿轮能够与齿条(36)相啮合;所述齿条(36)滑动连接在套管(21)内壁上;三号滑轴(33)首先受挤压移动,随后挤压接触的摆动杆(35),摆动杆(35)另一端受力翘起,摆动杆(35)翘起的一端推动支撑杆(37)移动,支撑杆(37)带动二号滑轴(32)与钢筋(1)表面接触,从而使得二号滑轴(32)内部的气体被挤压喷出,实现钢筋(1)表面的清理,随后钢筋(1)继续移动会挤压一号滑轴(31),一号滑轴(31)带动固定座移动的同时挤压转动杆转动。

3.根据权利要求2所述的一种建筑工程预埋外漏钢筋保护构件,其特征在于:所述转动杆上缠绕有钢丝绳(5),转动杆上方设置有空腔;所述空腔内滑动连接有活塞板(6),空腔顶部通过上方设置有的气道与环形滑槽内部连通;所述钢丝绳(5)另一端与活塞板(6)连接;

所述配重块(22)底部通过连接有密封膜。

4.根据权利要求2所述的一种建筑工程预埋外漏钢筋保护构件,其特征在于:所述缓冲单元(34)包括两相向设置的弧形板(341)、两相对设置的弧形杆(342)和支座;所述三号滑轴(33)上对称固连两相对设置的弧形杆(342);两弧形杆(342)上均连接有一滑块;所述滑块均滑动连接在相应弧形板(341)的表面;所述支座上铰接着两相向设置的弧形板(341),支座与三号滑轴(33)之间通过压簧连接。

5.根据权利要求1所述的一种建筑工程预埋外漏钢筋保护构件,其特征在于:所述通孔(4)上设置有密封板(8);所述密封板(8)对称设置有两个,密封板(8)均中部通过扭簧安装在通孔(4)的侧壁上;所述通孔(4)两侧具设置有直槽;所述直槽内均滑动连接有密封杆(7),直槽通过气孔与套管(21)内部连通;两密封杆(7)相对的一端均凸起设置。

6.根据权利要求2所述的一种建筑工程预埋外漏钢筋保护构件,其特征在于:所述弹性布(38)靠近钢筋(1)的一侧均设置有刷毛。
