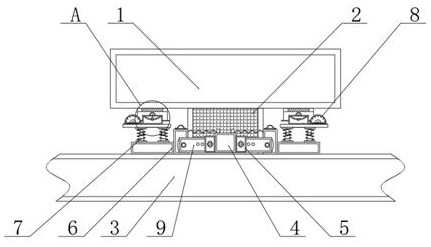

1.一种可视化桥梁变形监测系统,包括桥梁(1)、桥梁(1)下方的桥墩(3)、桥梁(1)与桥墩(3)之间一体成型的桥支柱(2)以及桥支柱(2)前表面上贴合的搭接块(4),其特征在于:所述搭接块(4)的左右两侧设置有第一衔接板(5),所述第一衔接板(5)的一侧设置有卡撑块(17),所述第一衔接板(5)通过所述卡撑块(17)与所述搭接块(4)卡接在一起,所述第一衔接板(5)异于所述搭接块(4)的一侧卡合连接有第二衔接板(9),所述第二衔接板(9)背于所述第一衔接板(5)的一侧设置有连接块(6),所述连接块(6)与所述第二衔接板(9)转动连接,所述连接块(6)的上方设置有固定板(10),所述固定板(10)与所述连接块(6)之间一体成型有连动杆(14),所述连动杆(14)的外部套合有连动弹簧(7),所述固定板(10)的上表面焊接有限位板(11),所述限位板(11)共设置有两个,两个所述限位板(11)之间转动连接有转块(12),所述转块(12)的一端设置有限位杆(15),所述限位杆(15)与所述转块(12)为一体式结构,所述限位杆(15)异于所述转块(12)的一端焊接有指块(13)。
2.根据权利要求1所述的一种可视化桥梁变形监测系统,其特征在于:所述卡撑块(17)与所述转块(12)的一侧表面上均通过胶水粘合连接有垫片(16),所述搭接块(4)的前表面上设置有旋钮,旋钮的一侧焊接有螺杆,所述第二衔接板(9)的表面上等距分布有若干个圆孔,圆孔内分布有纹路且圆孔内的纹路与螺杆上的螺纹相契合。
3.根据权利要求1所述的一种可视化桥梁变形监测系统,其特征在于:所述搭接块(4)上表面滑动连接有方形块,方形块与所述连接块(6)之间设置有拉簧,拉簧的一端镶入所述连接块(6)的内部,拉簧的另一端镶入方形块的内部。
4.根据权利要求1所述的一种可视化桥梁变形监测系统,其特征在于:所述固定板(10)上表面靠近所述限位板(11)的位置处滑动连接有圆尺(8),圆尺(8)的表面上环形分布有若干个标记。
5.根据权利要求1所述的一种可视化桥梁变形监测系统,其特征在于:所述连接块(6)异于所述连动弹簧(7)一侧的表面上通过螺丝固定连接有照明灯。
6.根据权利要求2所述的一种可视化桥梁变形监测系统,其特征在于:所述垫片(16)为橡胶构件。
7.根据权利要求1所述的一种可视化桥梁变形监测系统,其特征在于:所述限位板(11)的表面上开设有滑槽(18),滑槽(18)的内壁与所述限位杆(15)的表面相互接触。
