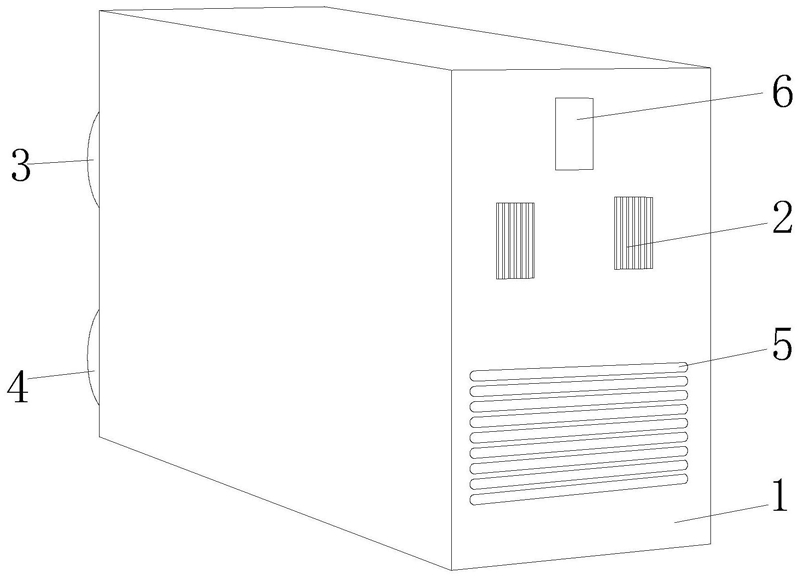

1.一种双冷源除湿新风机，其结构包括风机箱(1)、回风系统(2)、排风系统(3)、新风系统(4)、送风系统(5)、控制面板(6)、自更新去离子水加湿装置(7)、散热装置(8)、过滤装置(9)，其特征在于：所述风机箱(1)呈矩形结构，所述回风系统(2)设于风机箱(1)前上部，所述排风系统(3)设于风机箱(1)后上部，所述新风系统(4)设于风机箱(1)后下部，所述送风系统(5)设于风机箱(1)前下部，所述控制面板(6)镶嵌于风机箱(1)前表面上部，所述自更新去离子水加湿装置(7)设于回风系统(2)、排风系统(3)中间，所述散热装置(8)设于自更新去离子水加湿装置(7)后方，所述过滤装置(9)设于新风系统(4)前方且呈贯通状连接；

所述自更新去离子水加湿装置(7)由水分收集机构(71)、自更新水箱(72)、加湿机构(73)组成，所述水分收集机构(71)设于自更新水箱(72)上方且通过电焊相连接，所述加湿机构(73)设于自更新水箱(72)下方且啮合活动连接。

2.根据权利要求1所述的一种双冷源除湿新风机，其特征在于：所述水分收集机构(71)由蛇形冷凝管(711)、集水粒(712)、集水凹槽(713)、增压器(714)、反渗透膜(715)组成，所述集水粒(712)设于蛇形冷凝管(711)下端且呈一体化成型结构，所述集水凹槽(713)设于蛇形冷凝管(711)正下方，所述增压器(714)设于集水凹槽(713)中心，所述反渗透膜(715)设于集水凹槽(713)下方。

3.根据权利要求1所述的一种双冷源除湿新风机，其特征在于：所述自更新水箱(72)由水箱(721)、进水口(722)、分隔水室(723)、浮力水塞(724)、加湿槽(725)、恒压更新驱动(726)组成，所述水箱(721)呈矩形结构，所述进水口(722)设于水箱(721)上方中心且呈一体化成型结构，所述分隔水室(723)设于水箱(721)内部，所述浮力水塞(724)设于分隔水室(723)上方，所述加湿槽(725)设于水箱(721)底部且与加湿机构(73)贯通连接，所述恒压更新驱动(726)设于水箱(721)侧方。

4.根据权利要求3所述的一种双冷源除湿新风机，其特征在于：所述浮力水塞(724)由进水孔(724a)、活塞块(724b)、浮板(724c)、限位杆(724d)组成，所述活塞块(724b)设于进水孔(724a)内部且采用过渡配合，所述浮板(724c)设于活塞块(724b)下方，所述限位杆(724d)贯穿于活塞块(724b)、浮板(724c)中心。

5.根据权利要求3所述的一种双冷源除湿新风机，其特征在于：所述恒压更新驱动(726)由受力板(726a)、压缩弹簧(726b)、第一伸缩结构(726c)、恒压管(726d)、第二伸缩结构(726e)、排水口(726f)、排水塞(726g)、杆架(726h)组成，所述受力板(726a)设于第一层分隔水室(723)侧方，所述压缩弹簧(726b)设于受力板(726a)侧方且通过电焊相连接，所述第一伸缩结构(726c)设于恒压管(726d)上部，所述第二伸缩结构(726e)设于恒压管(726d)下部，所述排水口(726f)设于水箱(721)侧下方，所述排水塞(726g)与排水口(726f)采用过渡配合，所述杆架(726h)贯穿于排水塞(726g)中心。

6.根据权利要求1所述的一种双冷源除湿新风机，其特征在于：所述加湿机构(73)的扇叶末端设有沾湿结构(a)，所述沾湿结构(a)通过加湿槽(725)嵌入水箱(721)底部。
