专利号: 2019103255611
申请人: 广州颖创环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

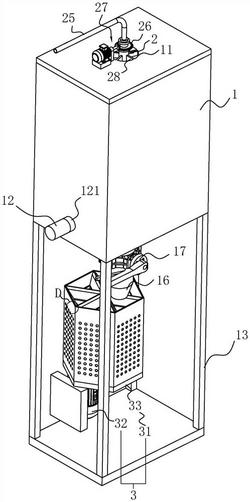

1.一种粉尘气体分离装置,其特征在于:包括圆柱状中空的箱体(1),箱体(1)的侧壁底部固定连接于有与箱体(1)内部连通的进气管(12),进气管(12)与箱体(1)连接处固设有单向阀(121),箱体(1)的内部顶端固定连接有喷嘴(2),喷嘴(2)包括固设于箱体(1)顶面上的主杆(22)以及固设于主杆(22)底端呈半球状的喷水部(21),喷水部(21)呈球面竖直向下设置的半球状,喷水部(21)的球面上开设有多个与主杆(22)连通的喷口(211),喷口(211)均匀的分布在喷水部(21)的侧壁上,主杆(22)上设有位于箱体(1)外部的进水管(25),喷嘴(2)与箱体(1)连接处开设有将箱体(1)内部与外界连通的排气口(11),喷水部(21)在竖直向上的方向将排气口(11)遮盖,箱体(1)内部底面中心位置处开设有将箱体(1)内部与外界连通的排水口(14),排水口(14)处固设有开关(17),排水口(14)正上方的箱体(1)内部固设有输出轴竖直向下设置的主电机(5),主电机(5)的输出轴底端固设有水平设置的圆盘(51),主电机(5)的输出轴固设于圆盘(51)中心处,圆盘(51)上固设有位于圆盘(51)底面边缘处的搅拌杆(52)。

2.根据权利要求1所述的粉尘气体分离装置,其特征在于:所述主杆(22)包括固设于喷水部(21)上的内管(23)以及套设在内管(23)上的套筒(24),套筒(24)固设于箱体(1)上,内管(23)与进水管(25)之间采用旋转密封的方式连接,内管(23)的顶端伸出套筒(24)顶端且同轴线的固设有主锥齿轮(26),箱体(1)顶部固设有驱动主锥齿轮(26)沿其轴线转动的动力组件(27)。

3.根据权利要求2所述的粉尘气体分离装置,其特征在于:所述动力组件(27)包括固设于箱体(1)顶面上的动力电机(272)以及固设于动力电机(272)的输出轴上的副锥齿轮(271)。

4.根据权利要求3所述的粉尘气体分离装置,其特征在于:所述箱体(1)的侧壁上开设有将箱体(1)内部与外界连通的投料口(15),投料口(15)处铰接有箱门(151)。

5.根据权利要求4所述的粉尘气体分离装置,其特征在于:所述箱体(1)内部侧壁上固设有多个倾斜设置的挡板(18),挡板(18)以一左一右的方式沿竖直方向在箱体(1)内部交错分布,所述挡板(18)与箱体(1)内壁连接处固设有沿挡板(18)长度方向设置且朝向挡板(18)底面喷吹的喷水嘴(19)。

6.根据权利要求5所述的粉尘气体分离装置,其特征在于:所述排水口(14)处固设有过滤组件(3),所述进水管(25)与过滤组件(3)连通。

7.根据权利要求6所述的粉尘气体分离装置,其特征在于:过滤组件(3)包括输出轴竖直向上设置的过滤电机(32)以及固设于过滤电机(32)输出轴上的六棱柱状的过滤筒(31),过滤筒(31)包括六个呈三棱柱状的副滤筒(33),副滤筒(33)有且仅有两个侧壁分别与不同的两个另外副滤筒(33)的侧壁抵接,副滤筒(33)不与其他副滤筒(33)抵接的侧壁上开设有多个滤孔(34),过滤电机(32)的输出轴固设于过滤筒(31)的正下方,过滤电机(32)输出轴的轴线平行于排水口(14)的轴线且其二者不共线。

8.根据权利要求7所述的粉尘气体分离装置,其特征在于:所述副滤筒(33)的内侧壁顶端开设有朝向副滤筒(33)内部斜上方设置的倾斜部(37),倾斜部(37)的顶端位于副滤筒(33)的外侧壁顶端。

9.根据权利要求8所述的粉尘气体分离装置,其特征在于:副滤筒(33)不与其他副滤筒(33)抵接的侧壁顶面开设有沿竖直方向设置的安装槽(35),安装槽(35)内部放置有除尘布袋(36),除尘布袋(36)的侧壁紧密抵接在安装槽(35)的内侧壁上。
