专利号: 2019103260639
申请人: 湖南科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

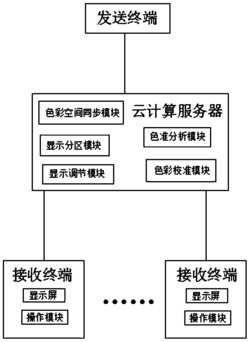

1.一种用于云计算的图片颜色调节系统,其特征在于,包括云计算服务器、发送终端和接收终端,所述云计算服务器包括色彩空间同步模块、显示分区模块、显示调节模块,色准分析模块以及色彩校准模块,所述发送终端用于将图片上传至云计算服务器,所述接收终端用于与云计算服务器连接并接收图片,接收终端包括显示屏和操作模块;

所述色彩空间同步模块用于将所有显示图片的接收终端的显示标准进行统一;

所述色彩校准模块根据色准分析模块的分析结果对各个接收终端的色彩进行校准;

所述显示分区模块用于将所有接收终端的显示屏分成多个用于色彩校准的校准区域,且分区的具体方法为:获取各个显示屏的屏幕尺寸以及长宽比例,根据长宽比例将显示屏分为Q行P列,共Q*P个大小相同的校准区域;

所述显示调节模块用于根据用户的选择对图片的显示进行调节;其中,任一接收终端中显示调节模块对图片显示的调整步骤具体为:S1、获取显示屏的最高分辨率Lm,并将显示屏左下角的像素点作为缩放点,以缩放点为原点,以屏幕横向的边为x轴,纵向的边为y轴,建立坐标系;

S2、获取待共享的图片的分辨率Lt,并以图片左下角的像素点为图片的原点,将图片的原点与缩放点对齐,将图片按分辨率1:1的比例在显示屏进行显示;

S3、比较图片分辨率与显示屏的分辨率的大小,判断在1:1比例显示时,显示屏是否能够完全显示图片,若能够完全显示,则可进行放大操作,若不能够完全显示,则进行拖动操作;

S4、进行放大操作时,以缩放点为缩放中心,以y轴和x轴的方向为放大方向,将图片等比例放大N倍,其中N=n2,n为正整数,且满足在n的最大取值时,图片完全显示在显示屏上,根据n的所有取值计算出N的取值范围,作为放大倍数供用户选择,在用户确定放大倍数后,对图片在y轴和x轴上均放大n倍;

S5、进行拖动操作时,保持图片按1:1比例显示,并提醒用户通过控制设备进行图片的拖动,经用户确认后固定图片位置;

所述色准分析模块在显示调节模块完成调节后,对图片显示区域的色准进行检测和分析,生成色准分析报告;其中色准分析报告的具体生成方法如下:步骤1、根据图片的显示区域,获取显示屏用于显示图片的所有校准区域;根据各校准区域对图片进行分区,得到图片分区并与对应校准区域进行关联;

步骤2、提取各个图片分区内所有像素点的rgb值并进行去重,再统计该图片分区内各rgb值的占比α,筛除占比小于R%的rgb值后,根据rgb值的占比从大至小进行排序,选取前i种颜色并计算其各个颜色的占比β,并将rgb值转化为Lab值,将Lab值作为该图片分区的标准颜色试样;

步骤3、以步骤2中的标准颜色试样为标准,通过色差检测装置对校准区域进行检测,获得该校准区域的ΔL、Δa以及Δb,计算出各校准区域的ΔE,得到该校准区域的标准颜色的色差集合E=(ΔE1,ΔE2,…,ΔEi),并根据占比β计算E的加权平均数 若 小于2,则将该校准区域的颜色准确性标记为良,若 大于2,则将校准区域的颜色准确性标记为差;

步骤4、筛选出标记为差的校准区域,并将对应的ΔL、Δa以及Δb以及色差集合E记录为色准分析报告,作为分析结果。

2.根据权利要求1所述的一种用于云计算的图片颜色调节系统,其特征在于,所述色彩空间同步模块在统一接收终端的显示标准时,先获取所有连接至云计算服务器的接收终端,再获取各个接收终端的适配的色彩空间种类,最终选择所有接收终端均适配的色彩空间作为标准色彩模式,并将各个接收终端均调节至标准色彩模式。

3.根据权利要求2所述的一种用于云计算的图片颜色调节系统,其特征在于,当所有接收终端均适配的色彩空间不止一个时,优先级从高至低依次为sRGB>AdobeRGB>NTSC>DCI-P3,且选择优先级最高的作为标准色彩模式。

4.根据权利要求1所述的一种用于云计算的图片颜色调节系统,其特征在于,各个所述接收终端的校准区域的区域大小的最大差值不超过20%。

5.根据权利要求1所述的一种用于云计算的图片颜色调节系统,其特征在于,所述色彩校准模块获取色准分析报告,将颜色准确性为差的校准区域依次对ΔL、Δa以及Δb进行调色,如果ΔL为正,则色彩校准模块降低1%该校准区域的明度,如果ΔL为负,则色彩校准模块增加1%该校准区域的明度;如果Δa为正,色彩校准模块选择降低1%该校准区域的红色的值或增加1%该校准区域的绿色的值中的一种,如果Δa为负,色彩校准模块选择增加1%该校准区域的红色的值或降低1%该校准区域的绿色的值中的一种,如果Δb为正,色彩校准模块选择增加该校准区域的蓝色的值,如果Δb为负,色彩校准模块选择降低该校准区域的蓝色的值,完成ΔL、Δa以及Δb的校准后,记为完成一次校准区域的校准,在完成一次校准区域的校准后,提示用户是否继续调节,若计时内未做选择,则继续进行调节,并在调节完成后,再次计算 并统计 小于2的校准区域数量,若 小于2的校准区域数量增加,则继续调节,若 小于2的校准区域数量减少,则恢复至上一次调节前的配置。

6.根据权利要求5所述的一种用于云计算的图片颜色调节系统,其特征在于,所述色彩校准模块校准的选择方法为,若调整前,红色的值低于50%,则对绿色的值进行调节,若绿色的值低于50%,则对红色的值进行调节。
