专利号: 201910327001X
申请人: 浙江艾克米信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电子设备实时选择系统,其特征在于,包括:

全景摄像头,设置在布置有多个同类电视机的房间内,用于采集以获得当前图像帧;

其中,所述多个同类电视机为同一厂家出品且接收并处理同一遥控器的遥控信号。

2.如权利要求1所述的电子设备实时选择系统,其特征在于,所述系统还包括:定位识别设备,与所述同态滤波设备连接,用于基于基准人体外形从所述多次滤波图像中匹配出多个人体区域,还用于基于基准电视机外形从所述多次滤波图像中匹配出多个电视机区域。

3.如权利要求2所述的电子设备实时选择系统,其特征在于,所述系统还包括:区域提取设备,分别与所述无线转发设备和所述定位识别设备连接,用于针对每一个电视机区域执行以下处理:判断所述电视机区域周围人体区域的数量以作为对应的关注人员数量;

所述区域提取设备还用于将对应的关注人员数量最多的电视机区域作为目标设备区域,并基于所述目标设备区域在所述多次滤波图像中的相对位置确定其对应的电视机识别码;

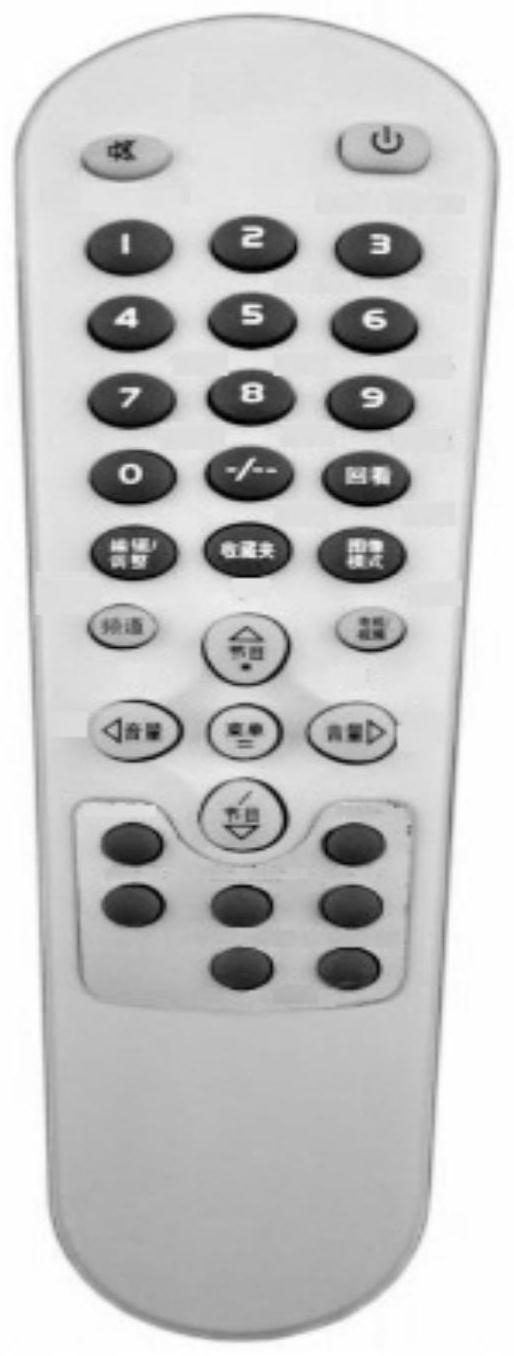

无线转发设备,与电视机遥控器连接,用于在接收到电视机遥控器发送的控制命令后,仅向电视机识别码对应的电视机发送与所述控制命令对应的遥控确认信号;

数据增强设备,与所述全景摄像头连接,用于接收所述当前图像帧,对所述当前图像帧执行图像增强处理,以获得对应的数据增强图像;

噪声监测设备,与所述数据增强设备连接,用于接收所述数据增强图像,对所述数据增强图像中的各种类型噪声进行识别;

幅值分析设备,与所述噪声监测设备连接,用于将所述数据增强图像中的各种类型噪声的各个最大幅值的平均值作为代表性幅值输出;

档位控制设备,与所述幅值分析设备连接,用于在接收到的代表性幅值超限时,确定与所述代表性幅值成正比的处理次数,还用于在接收到的代表性幅值未超限时,设定处理次数为1,所述档位控制设备还用于输出所述处理次数;

导向滤波设备,分别与所述档位控制设备和所述数据增强设备连接,用于基于接收到的处理次数确定对接收到的数据增强图像执行导向滤波的次数,并按照确定的执行导向滤波的次数对所述数据增强图像执行一次或多次导向滤波,以获得并输出相应的导向滤波图像;

同态滤波设备,分别与所述档位控制设备和所述导向滤波设备连接,用于基于接收到的处理次数确定对接收到的导向滤波图像执行同态滤波的次数,并按照确定的执行同态滤波的次数对所述导向滤波图像执行一次或多次同态滤波,以获得并输出相应的多次滤波图像;

时分双工通信接口,与所述同态滤波设备连接,用于接收并无线发送所述多次滤波图像;

其中,所述多个同类电视机的房间内,每一个电视机被配置为在接收到电视机遥控器发送的控制命令后只有在接收到无线转发设备发送的遥控确认信号后才执行与所述控制命令对应的动作。

4.如权利要求3所述的电子设备实时选择系统,其特征在于:

所述档位控制设备、所述导向滤波设备和所述同态滤波设备共用同一个16位并行数据总线;

其中,所述数据增强设备、所述噪声监测设备和所述幅值分析设备共用同一电力供应设备。

5.如权利要求4所述的电子设备实时选择系统,其特征在于,所述系统还包括:位置检测设备,与所述全景摄像头连接,用于接收时间轴上连续的多个当前图像帧,针对每一个当前图像帧执行以下处理:基于预设标记物图案在所述当前图像帧中识别出所述预设标记物图案对应的标记物以分割出相应的标记物子图像,确定所述标记物子图像的形心在所述当前图像帧中的坐标值以作为所述当前图像帧对应的标记物位置输出。

6.如权利要求5所述的电子设备实时选择系统,其特征在于,所述系统还包括:位置分析设备,与所述位置检测设备连接,用于接收各个当前图像帧分别对应的各个标记物位置,在所述各个标记物位置中,确定是否存在与预设标记物位置不同的标记物位置,并在确定存在时,发出失位检测信号,以及在确定不存在时,发出未失位检测信号。

7.如权利要求6所述的电子设备实时选择系统,其特征在于,所述系统还包括:EDO DRAM设备,分别与所述位置检测设备和所述位置分析设备连接,用于存储所述预设标记物图案和所述预设标记物位置,其中,所述预设标记物位置由水平坐标值和垂直坐标值来表示。

8.如权利要求7所述的电子设备实时选择系统,其特征在于,所述系统还包括:失位方向解析设备,与所述位置分析设备连接,用于在接收到所述失位检测信号时,确定在时间轴上所述各个标记物位置是否呈递增或递降分布,当呈水平方向递增或水平方向递降分布时,发出向左移动信号或向右移动信号,当呈垂直方向递增或垂直方向递降分布时,发出向下移动信号或向上移动信号。

9.如权利要求8所述的电子设备实时选择系统,其特征在于,所述系统还包括:直流永磁电机,分别与所述全景摄像头和所述失位方向解析设备连接,用于在接收到所述向左移动信号时,控制所述全景摄像头向右边移动,还用于在接收到所述向右移动信号时,控制所述全景摄像头向左边移动;

其中,所述直流永磁电机还用于在接收到所述向下移动信号时,控制所述全景摄像头向上边移动,还用于在接收到所述向上移动信号时,控制所述全景摄像头向下边移动。

10.如权利要求9所述的电子设备实时选择系统,其特征在于:

所述失位方向解析设备还用于在确定在时间轴上所述各个标记物位置未呈递增或递降分布时,发出无序移动信号;

其中,所述直流永磁电机还用于在接收到无序移动信号时,停止对所述全景摄像头的移动控制;

其中,所述直流永磁电机还与所述位置分析设备连接,用于在接收到所述未失位检测信号时,停止对所述全景摄像头的移动控制。
