专利号: 2019103286164
申请人: 宁波梦创信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

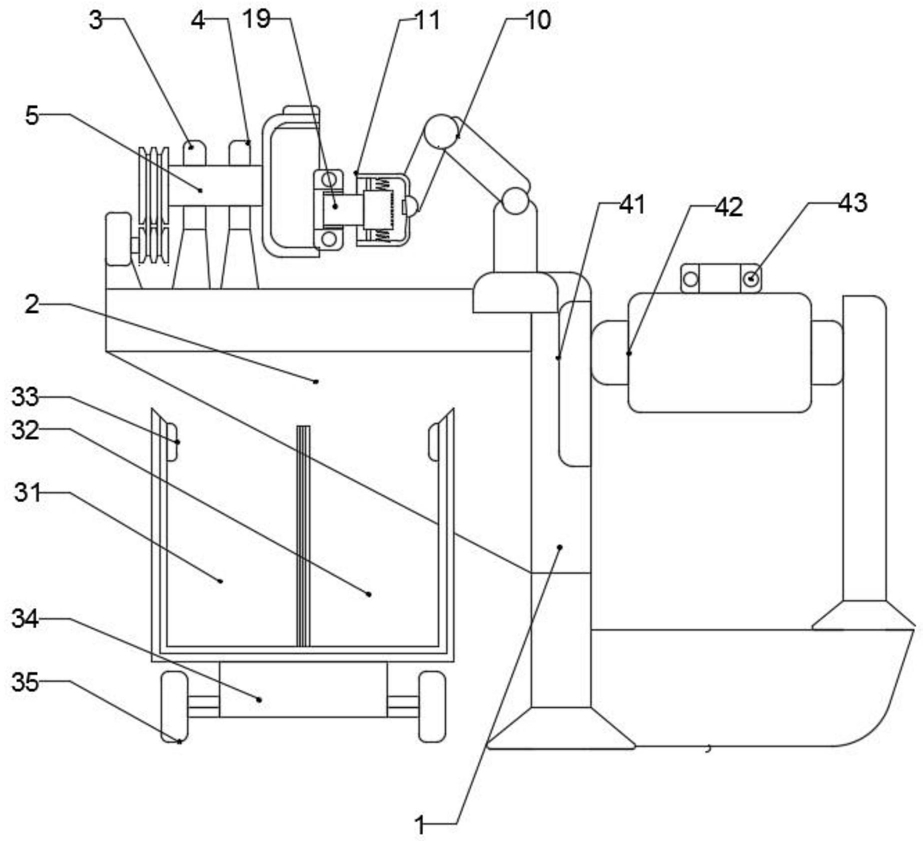

1.一种用于样品轴承性能测试设备,包括流水线工作台(1),所述流水线工作台(1)一侧下端设有成品分类装置;其特征在于,所述流水线工作台(1)一端上端设有轴承取样装置,所述轴承取样装置一侧设有旋转测试装置;

所述旋转测试装置包括流水线工作台(1)一侧的三角形支架(2),三角形支架(2)与流水线工作台(1)固定连接,三角形支架(2)上表面一端设有轴承一(3),轴承一(3)与三角形支架(2)固定连接,轴承一(3)一侧设有轴承二(4),轴承二(4)与轴承一(3)的位置相对应,轴承一(3)与轴承二(4)之间设有转动轴(5),转动轴(5)一端设有转动盘(6),转动盘(6)与转动轴(5)固定连接,转动轴(5)另一端设有从动轮(7),从动轮(7)与转动轴(5)固定连接,三角形支架(2)上表面设有驱动电机(8),驱动电机(8)旋转端设有与从动轮(7)传动连接的主动轮(9);所述三角形支架(2)另一端设有多轴机械臂(10),多轴机械臂(10)下端与三角形支架(2)固定连接,三角形支架(2)上端设有安装盒一(11),安装盒一(11)一侧设有矩形开口(12),安装盒一(11)上下表面各设有压力感应器(13),压力感应器(13)与安装盒一(11)固定连接,安装盒一(11)上下表面之间设有滑条一(14),滑条一(14)与安装盒一(11)固定连接,滑条一(14)上设有振动块(15),振动块(15)与滑条一(14)滑动连接,振动块(15)上下表面各设有压缩弹簧(16),压缩弹簧(16)与压力感应器(13)的位置相对应,振动块(15)侧表面设有标记条(17),标记条(17)与振动块(15)固定连接,安装盒一(11)侧表面设有位移感应器(18),位移感应器(18)与标记条(17)的位置相对应;

所述轴承取样装置包括部署于振动块(15)侧表面的空心管(19),空心管(19)一端与振动块(15)固定连接,空心管(19)一端侧表面设有多个契形开口(20),契形开口(20)内表面设有梯形滑块(21),梯形滑块(21)与契形开口(20)滑动连接,梯形滑块(21)一侧设有凹槽一(22),凹槽一(22)与梯形滑块(21)固定连接;所述空心管(19)另一端设有固定键条(23),固定键条(23)与空心管(19)固定连接且设有若干个,固定键条(23)一侧设有锥形挤压块(24),锥形挤压块(24)与固定键条(23)滑动连接,锥形挤压块(24)斜面一端设有凸块一(25),锥形挤压块(24)斜面另一端设有凸块二(26),凸块一(25)与凸块二(26)分别于凹槽一(22)互相咬合且滑动连接;所述锥形挤压块(24)侧表面中心处设有螺纹孔(27),螺纹孔(27)与锥形挤压块(24)固定连接,空心管(19)靠近固定键条(23)的一端设有旋转电机一(28),旋转电机一(28)旋转端设有与螺纹孔(27)互相咬合的螺纹轴(29);所述空心管(19)靠近梯形滑块(21)的一端设有红外感应器(30)。

2.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述成品分类装置包括流水线工作台(1)下端侧表面的次品箱(31),次品箱(31)一侧设有合格箱(32);所述次品箱(31)与合格箱(32)上端各设有计数器(33),次品箱(31)与合格箱(32)下端设有移动平台(34),移动平台(34)下表面设有移动轮(35),移动轮(35)与移动平台(34)固定连接。

3.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述转动盘(6)内表面设有防滑垫一(36),转动盘(6)外表面设有防滑垫二(37)。

4.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述转动盘(6)外表面设有制动盘(38),制动盘(38)与转动盘(6)固定连接,制动盘(38)一侧设有制动钳(39),制动钳(39)与三角形支架(2)固定连接。

5.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述梯形滑块(21)外表面设有耐磨垫(40),耐磨垫(40)与梯形滑块(21)固定连接。

6.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述三角形支架(2)一侧设有控制器(41),控制器(41)与三角形支架(2)固定连接。

7.根据权利要求1所述的一种用于样品轴承性能测试设备,其特征在于,所述流水线工作台(1)上表面设有传送带一(42)。

8.根据权利要求7所述的一种用于样品轴承性能测试设备,其特征在于,所述传送带一(42)上表面设有样品轴承(43)。
