专利号: 2019103311471
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

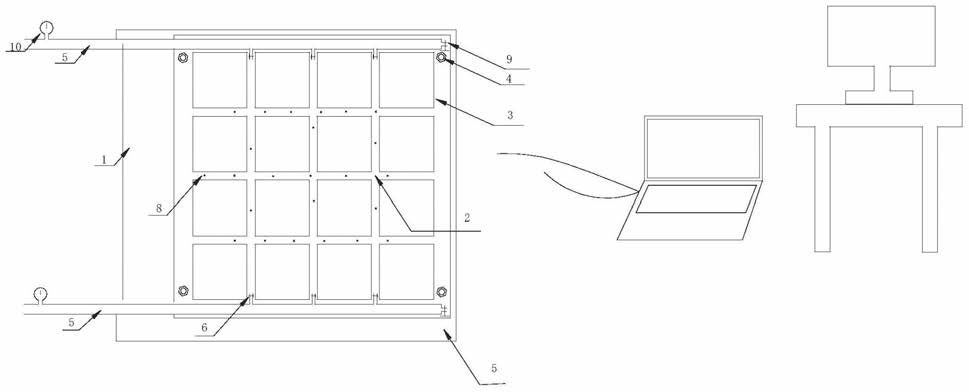

1.一种定向钻孔注浆浆液扩散的模拟试验方法,其特征在于,其所采用的模拟试验系统包括注浆实验台、分支孔裂隙模拟系统、控制系统、注浆系统及实时监测系统;

所述的注浆实验台包括实验台本体、主孔及分支孔,所述的实验台本体整体为一框体结构,所述的主孔设置有三组,分别位于所述实验台本体框体的上部、中部和下部,所述的主孔与所述的注浆系统相连,并通过所述的注浆系统向其输送浆液;所述的分支孔设置有若干个,其呈间隔排列分布在所述的主孔上,所述的注浆系统输送的浆液依次经所述主孔、分支孔后进入所述的分支孔裂隙模拟系统;

所述的分支孔裂隙模拟系统包括分支孔裂隙模具,所述的分支孔裂隙模具通过磁力吸附在所述的实验台本体的框体内,所述的框体设置有与之相匹配的树脂玻璃盖体;

所述的实时监测系统包括传感器,所述的传感器埋设在所述框体的预留孔内;

所述的实验台本体的下方连接有旋转轴,通过所述的旋转轴旋转可使实验台本体实现多角度的变换;

所述的控制系统用于对所述的模拟试验系统进行控制;

当所述的旋转轴呈水平时,所述的分支孔裂隙模具整体是由多块块体组成的网格形结构,当所述实验台本体进行旋转时,位于所述实验台本体上的分支孔裂隙模具可呈现不同倾斜角度的分支孔裂隙;

所述的主孔材质为钢管,在所述的主孔上还设置有压力表和泄压开关,所述的压力表、泄压开关及分支孔与所述的主孔均通过螺纹连接;

所述的模拟试验方法依次包括以下步骤:

a、以硅酸盐水泥浆液作为主要注浆材料,将其装入注浆系统的注浆泵中,以待注浆使用;

b、检查传感器是否完好,分支孔裂隙模具构造出分支孔裂隙,再将树脂玻璃盖体固定在实验台本体上;

c、调节注浆压力,打开泄压开关,注浆泵中的浆液依次经主孔、分支孔进入分支孔裂隙,即可模拟浆液在不同分支孔裂隙形态下的扩散过程,获取相关参数并结合专业知识即可展开理论分析;

d、注浆结束后,进行浆液的清理工作;

所述的分支孔裂隙为十字形分支孔裂隙或Y形分支孔裂隙;

所述的旋转轴与所述的实验台本体的下方通过齿轮连接。

2.根据权利要求1所述的一种定向钻孔注浆浆液扩散的模拟试验方法,其特征在于:所述的树脂玻璃盖体通过锁紧螺丝与所述的实验台本体紧密贴合在一起。
