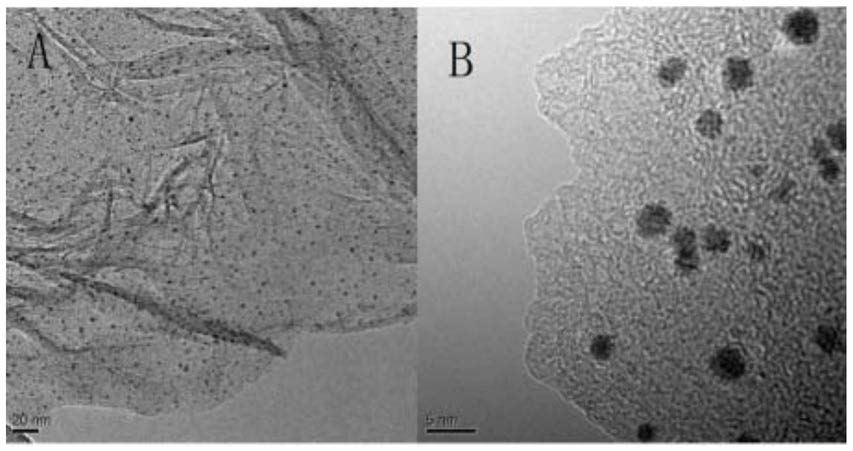

1.一种氮掺杂石墨烯限域的Pt纳米复合材料，其特征在于：所述氮掺杂石墨烯限域的Pt纳米复合材料为CN@Pt/GO；首先经湿化学还原法直接将Pt纳米粒子负载到石墨烯上，得到Pt/GO；然后采用CVD法，在Pt/GO的Pt纳米粒子表面快速沉积氮掺杂的石墨烯层制得。

2.根据权利要求1所述的一种氮掺杂石墨烯限域的Pt纳米复合材料，其特征在于：所述氮掺杂石墨烯限域的Pt纳米复合材料CN@Pt/GO中，按重量百分比，铂纳米粒子的负载量为

0.2％～2％。

3.权利要求1或2所述的一种氮掺杂石墨烯限域的Pt纳米复合材料的制备方法，其特征在于，包括如下步骤：

1)Pt/GO的制备：将石墨烯超声分散于乙二醇中，加入氯铂酸溶液，调节混合液的pH至

11～14，120～140℃下反应3～5h，冷却至室温，调节反应液pH至3～5，过滤，洗涤，干燥，得Pt/GO；

2)CN@Pt/GO的制备：采用CVD方法制备，将Pt/GO和乙腈同时放入两个管式炉中，两个管式炉通过石英管连通，以100～120mL/min流速通入惰性氩气，吹扫30～40min后；将放入Pt/GO的管式炉升温至650～850℃，放入乙腈的管式炉升温至90～100℃；将乙腈气体通过石英管通入Pt/GO的管式炉中，保温10～30min，使乙腈裂解，在Pt/GO的Pt纳米粒子上包覆氮掺杂的石墨烯层，降温至室温，获得CN@Pt/GO。

4.权利要求1或2所述的一种氮掺杂石墨烯限域的Pt纳米复合材料作为催化剂在催化CO氧化反应中的应用。

5.根据权利要求4所述的应用，其特征在于，方法如下：于装有权利要求1或2所述的氮掺杂石墨烯限域的Pt纳米复合材料CN@Pt/GO的反应容器中，以He作为平衡气体，以10～

20mL/min的流速通入含有CO和O2的反应气体，常压下，在温度30～150℃下催化CO氧化为CO2。

6.根据权利要求5所述的应用，其特征在于，在催化CO氧化反应前，氮掺杂石墨烯限域的Pt纳米复合材料CN@Pt/GO先进行原位还原，方法为：将CN@Pt/GO在H2氛围中，H2的流量为

30～40mL/min，200℃条件下原位还原1h。

7.根据权利要求5所述的应用，其特征在于，按体积百分比，CO含量为1～2％，O2含量为1～2％。
