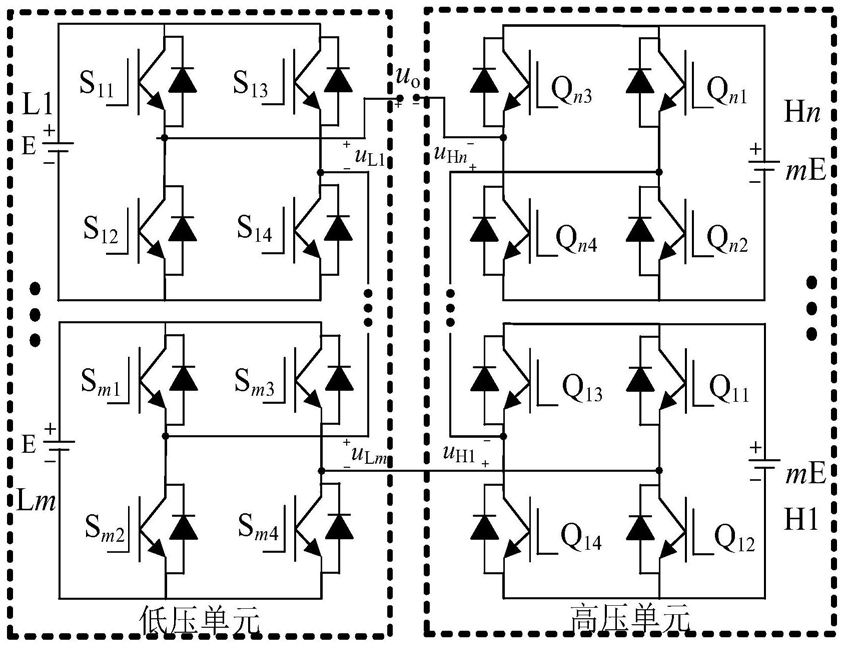

1.一种混合级联H桥多电平逆变器的混合载波移相调制方法，其特征是包括：(1)利用阶梯波调制方法对所有高压单元进行调制，使所有高压单元工作在基波频率；

设Vref为高压单元的调制波，±Vli(i＝1,2,…,n)为比较电位值，±Li(i＝1,2,…,n)为Vref与±Vli相比较得到的方波信号，n为高压单元的个数；

设Vref幅值为1，比较电位±Vli的值按照下式计算：

当Vref≥+Vli时得到方波信号+Li(i＝1,2,…,n)，Vref≤-Vli时得到方波信号-Li；方波信号±Li(i＝1,2,…,n)经过逻辑运算后得到高压单元各开关管的驱动信号，高压单元各开关管驱动信号的数学逻辑表达式为：由上式知，高压单元中各开关管的驱动信号为方波信号；

(2)对所有的低压单元采用基于载波移相调制方法的脉冲宽度调制；

设Vm为低压单元的调制波，±Vcj(j＝1,2,…m)为一系列幅值相等但相位不同的三角载波，Vm与±Vcj相比较得到各低压单元开关管的驱动信号；±y为三角载波Vcj的幅值，m为低压单元的个数，n为高压单元的个数，其计算公式为：+Vcj与+Vcj-(j＝1,2,…m)之间相为角为 与-Vcj之间相位相反，相位角 计算公式为：设方波信号±Li(i＝1,2,…,n)的幅值为1，则调制波Vm计算公式为：当Vm≥+Vcj(j＝1,2,…m)时得到低压单元开关管Sj1和 的驱动信号，Vm≤-Vcj时得到低压单元开关管Sj3和 的驱动信号。
