1.一种pH敏感型长波长荧光碳点材料的制备方法，其特征在于，所述方法包括如下步骤：(1)碳源前驱体置于150-300℃下进行固相煅烧4-8h，得到碳化混合物；所述碳源前驱体为含有氨基的芳烃化合物及其衍生物，其中氨基取代基的数量不低于2；

(2)将步骤(1)所得碳化混合物透析、干燥，即得碳点材料。

2.根据权利要求1所述的方法，其特征在于，所述煅烧的温度为200-250℃。

3.根据权利要求2或3所述的方法，其特征在于，所述煅烧的温度为200℃。

4.根据权利要求1-3任一所述的方法，其特征在于，所述固相煅烧包括将碳源前驱体放入马弗炉、管式炉或者烘箱中直接进行热处理。

5.根据权利要求1-4任一所述的方法，其特征在于，所述透析是将碳化混合物溶于水中，在透析袋中进行透析，除去未反应的前驱体分子和大颗粒。

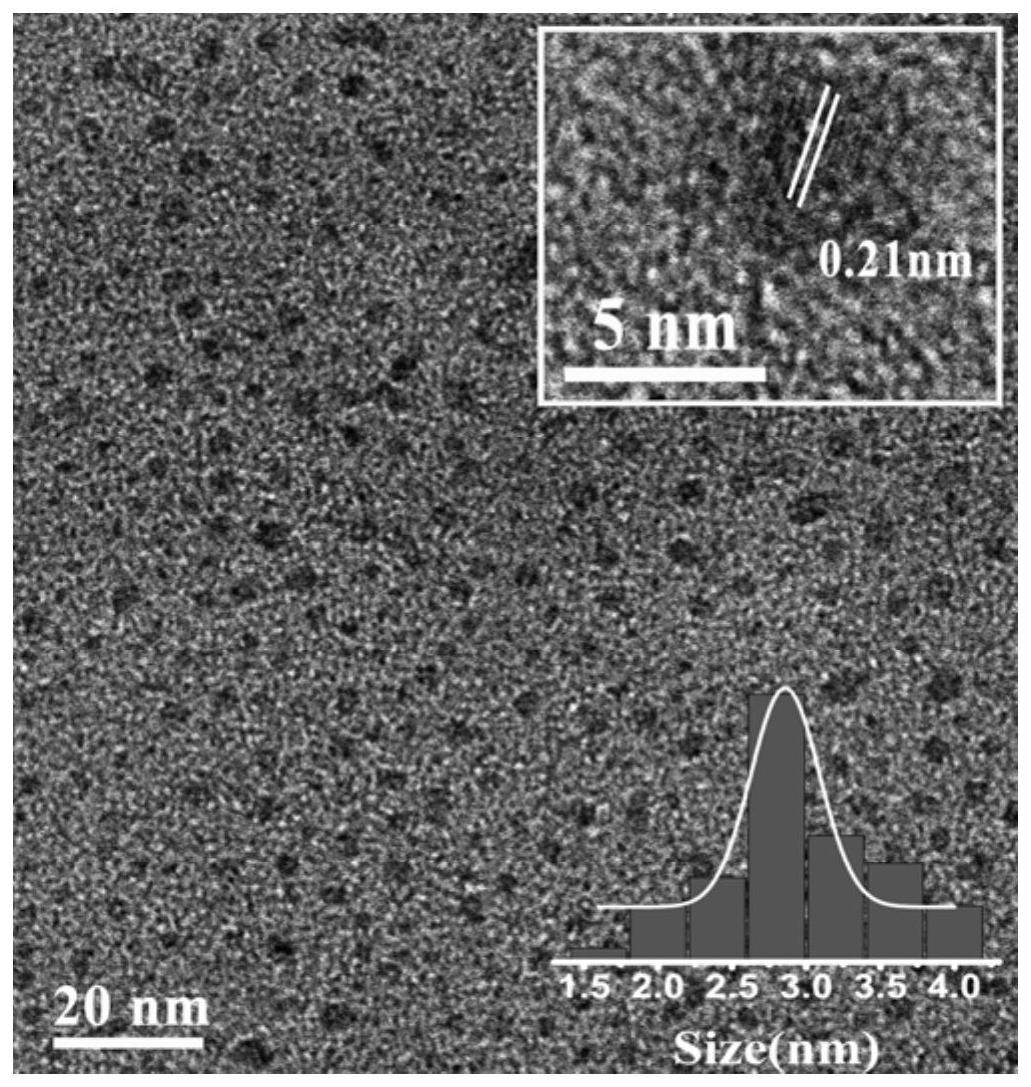

6.权利要求1-5任一所述方法制备的pH敏感型长波长荧光碳点材料。

7.一种pH探针，其特征在于，所述探针是包含权利要求6所述的pH敏感型长波长荧光碳点材料。

8.一种实时监测细胞pH波动的方法，其特征在于，所述方法是将权利要求6所述的pH敏感型长波长荧光碳点材料或者权利要求7所述的pH探针导入到细胞中。

9.一种细胞中pH的测定方法，其特征在于，所述方法是将权利要求6所述的pH敏感型长波长荧光碳点材料或者权利要求7所述的pH探针导入到细胞中。

10.权利要求6所述的pH敏感型长波长荧光碳点材料或者权利要求7所述的pH探针在生物医学领域的应用。
