专利号: 2019103358088
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

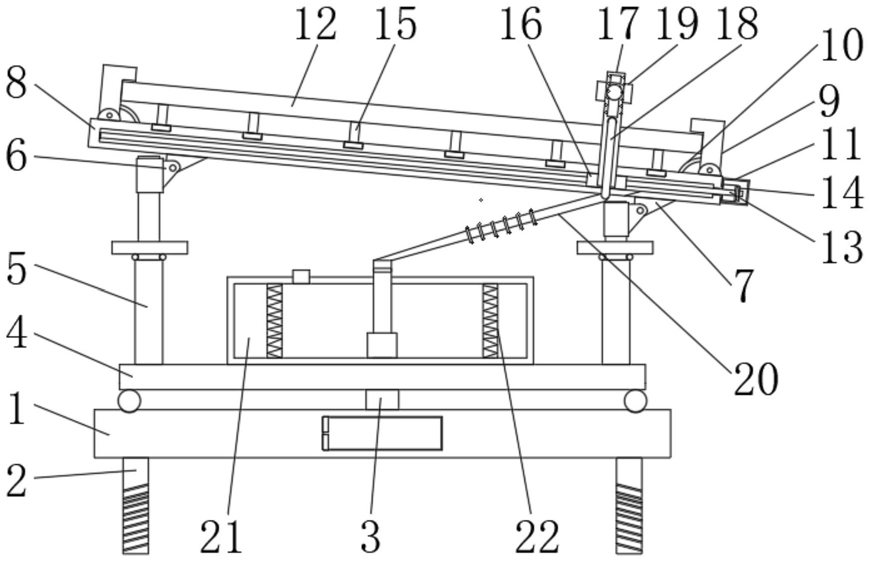

1.一种光伏电站数据采集用太阳能光伏板,包括安装座(1),其特征在于:所述安装座(1)底部四周均设置有安装支脚(2),所述安装座(1)内腔中部设置有伺服电机一(3),所述伺服电机一(3)输出端贯穿安装座(1)顶部并连接有转动盘(4),所述转动盘(4)左右两侧对称固定设置有结构相同的角度调节杆(5),两组所述角度调节杆(5)右侧外壁顶部均设置有转动块一(6),所述转动块一(6)外侧通过销轴活动连接有转动块二(7),两组所述转动块二(7)外侧连接有安装板(8),所述安装板(8)顶部左右两侧对称铰接有L形固定板(9),所述L形固定板(9)内侧外壁前后侧均设置有限位固定件(10),且限位固定件(10)另一端与安装板(8)顶部连接,两组所述L形固定板(9)之间设置有太阳能光伏板主体(12),所述太阳能光伏板主体(12)底部均匀设置有T形定位柱(15),且安装板(8)顶部开设有与T形定位柱(15)匹配的定位槽,所述安装板(8)前后侧外壁均开设有横向滑槽,且横向滑槽内设置有相匹配的活动块(16),所述安装板(8)右侧设置有壳体(11),所述壳体(11)左侧内壁前后侧均插接有丝杆(13),且前侧丝杆(13)左端依次贯穿安装板(8)前侧和前侧活动块(16),且后侧丝杆(13)左端依次贯穿安装板(8)后侧和后侧活动块(16),所述丝杆(13)左端通过轴承与横向滑槽左侧内壁活动连接,所述丝杆(13)外壁右侧套接有从动链轮(14),且从动链轮(14)位于壳体(11)内,所述壳体(11)左侧内壁中部设置有伺服电机二,且伺服电机二输出端套接有主动链轮,所述从动链轮(14)与主动链轮之间通过链条传动连接,两组所述活动块(16)外侧均通过固定螺栓固定连接有支撑立板(17),两组所述支撑立板(17)相对一侧均插接有结构相同的固定拉杆(24),且两组支撑立板(17)上开设有与固定拉杆(24)匹配的活动通口,所述固定拉杆(24)外端连接有拉盘(25),且拉盘(25)左右两侧对称设置有卡销(26),两组所述支撑立板(17)上均匀开设有与卡销(26)匹配的卡孔,两组所述固定拉杆(24)相对一端连接有清理组件(19),所述安装板(8)底部下方设置有连接管(18),且连接管(18)前端倾斜贯穿前侧支撑立板(17),且连接管(18)后端倾斜贯穿前侧支撑立板(17),所述连接管(18)前后端均位于活动通口下方,所述连接管(18)前后端均连接有喷头(23),且喷头(23)位于清理组件(19)下方,所述转动盘(4)顶部设置有储水箱(21),且储水箱(21)内腔左右侧设置有辐射加热管(22),所述储水箱(21)顶部设置有输水管,且输水管顶部通过连接软管(20)与连接管(18)底部连接,且输水管底部贯穿储水箱(21)顶部并连接有水泵,水泵位于储水箱(21)内。

2.根据权利要求1所述的一种光伏电站数据采集用太阳能光伏板,其特征在于:所述角度调节杆(5)包括与转动盘(4)顶部固定连接的套杆(51),所述套杆(51)顶部插接有调节杆(52),所述调节杆(52)外壁开设有外螺纹,且套杆(51)顶部开设有与外螺纹匹配的螺纹孔,所述调节杆(52)外壁顶部固定套接有转盘(53),所述调节杆(52)外壁顶部活动套接有活动套(54),且调节杆(52)外壁顶部开设有与活动套(54)匹配的环形限位槽,所述活动套(54)位于转盘(53)上方,所述活动套(54)右侧外壁与转动块一(6)连接。

3.根据权利要求1所述的一种光伏电站数据采集用太阳能光伏板,其特征在于:所述限位固定件(10)包括两组端部铰接的连接板一(101)和连接板二(102),所述连接板一(101)与安装板(8)连接,所述连接板二(102)与L形固定板(9)连接,所述连接板一(101)另一端顶部设置有下弧形件(103),所述连接板二(102)另一端底部设置有弧形的上弧形件(104),所述下弧形件(103)和上弧形件(104)上均匀开设有插孔,所述上弧形件(104)和下弧形件(103)之间设置有与上弧形件(104)和下弧形件(103)之间弧度相同的弧形限位套(105),所述弧形限位套(105)内部设置有前后两组交错的滑道,所述上弧形件(104)和下弧形件(103)分别位于前端滑道和后端滑道内,所述弧形限位套(105)前端底部和后端顶部插接结构相同的固定件(106)。

4.根据权利要求3所述的一种光伏电站数据采集用太阳能光伏板,其特征在于:所述固定件(106)包括插杆(1061),所述插杆(1061)外端设置有拉环,所述插杆(1061)外壁固定套接有固定环(1062),所述固定环(1062)位于弧形限位套(105)内,所述固定环(1062)靠近弧形限位套(105)内壁的一侧通过弹簧(1063)与弧形限位套(105)内壁连接。

5.根据权利要求1所述的一种光伏电站数据采集用太阳能光伏板,其特征在于:所述清理组件(19)包括与固定拉杆(24)连接的安装框(191),所述安装框(191)前后侧内壁中部通过横板(192)连接,所述横板(192)底部外壁中部通过销轴活动设置有带动齿轮(193),所述横板(192)左右两侧内壁底部均交错活动设置有活动板(195),且活动板(195)直径等于安装框(191)的二分之一,所述活动板(195)位于横板(192)下方,所述活动板(195)靠近带动齿轮(193)的一侧外壁设置有与带动齿轮(193)匹配的齿条,两组所述活动板(195)底部四周均通过连接杆连接有毛刷板(196),两组所述活动板(195)顶部四周均通过连接杆连接有锯齿板(197),所述安装框(191)底部左侧设置有气压伸缩杆(194),所述气压伸缩杆(194)另一端与左侧活动板(195)底部连接。

6.根据权利要求1所述的一种光伏电站数据采集用太阳能光伏板,其特征在于:所述固定拉杆(24)包括固定杆(241),所述固定杆(241)外端插接有复位杆(242),所述固定杆(241)内端连接清理组件(19),所述复位杆(242)外端连接拉盘(25),所述复位杆(242)通过复位弹簧(243)与固定杆(241)内侧内壁连接,所述复位杆(242)外壁顶部和底部对称设置有滑块,且固定杆(241)内壁开设有与滑块匹配的滑槽。
