专利号: 2019103362651
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

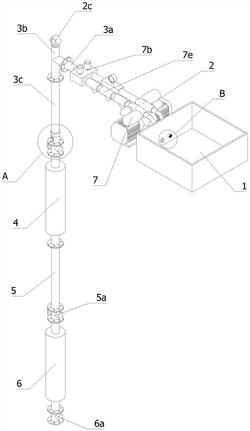

1.一种建筑地基现场渗透试验装置,其特征在于,包括有水箱(1)、压水机构(2)、第一水管(3)、第一水压式栓塞(4)、第二水管(5)、第二水压式栓塞(6)和控制器,压水机构(2)包括有调压水泵(2a)、流量计(2b)和压力表(2c),调压水泵(2a)的输入口与水箱(1)连通,调压水泵(2a)的输出口安装有流量计(2b),调压水泵(2a)的输出口通过流量计(2b)与第一水管(3)的输入口连通,第一水管(3)为T形三通水管,第一水管(3)的第一输出口与第一水压式栓塞(4)连通,压力表(2c)固定安装在第一水管(3)的第二输出口,第二水管(5)的底端安装有第一电磁三通阀(5a),第二水压式栓塞(6)的底端安装有电磁阀(6a),第一水管(3)、第一水压式栓塞(4)、第二水管(5)、第一电磁三通阀(5a)、第二水压式栓塞(6)、电磁阀(6a)自上而下顺序连接;

第一电磁三通阀(5a)的输入口与第二水管(5)连通,第一电磁三通阀(5a)的第一输出口与第二水压式栓塞(6)连通,第一电磁三通阀(5a)的第二输出口朝外设置,第一电磁三通阀(5a)的第二输出口的流量小于调压水泵(2a)的流量,电磁阀(6a)的输入口与第二水压式栓塞(6)连通,电磁阀(6a)的输出口竖直朝下设置,调压水泵(2a)、第一电磁三通阀(5a)和电磁阀(6a)均与控制器电连接。

2.根据权利要求1所述的一种建筑地基现场渗透试验装置,其特征在于,第一水管(3)包括有第一支管(3a)、第二支管(3b)和第三支管(3c),第一支管(3a)和第三支管(3c)均为直管,第一支管(3a)水平设置,第三支管(3c)竖直设置,第二支管(3b)为T形三通水管,第二支管(3b)的输入口和第一输出口分别与第一支管(3a)、第三支管(3c)可拆卸地连接,压力表(2c)固定安装在第二支管(3b)的第二输出口。

3.根据权利要求1所述的一种建筑地基现场渗透试验装置,其特征在于,还包括有抽水机构(7),抽水机构(7)包括有抽水泵(7a)和第二电磁三通阀(7b),第一水管(3)的输入口通过第二电磁三通阀(7b)分别和抽水泵(7a)、调压水泵(2a)连通,调压水泵(2a)的输出口与第二电磁三通阀(7b)连通,抽水泵(7a)的输入口与第二电磁三通阀(7b)连通,抽水泵(7a)的输出口与水箱(1)连通,抽水泵(7a)和第二电磁三通阀(7b)均与控制器电连接。

4.根据权利要求3所述的一种建筑地基现场渗透试验装置,其特征在于,抽水机构(7)还包括有浮球开关传感器(7c),浮球开关传感器(7c)设置在第一水压式栓塞(4)的上方并固定安装在第一水管(3)上,浮球开关传感器(7c)与控制器电连接。

5.根据权利要求3所述的一种建筑地基现场渗透试验装置,其特征在于,抽水机构(7)还包括有第三电磁三通阀(7d),第三电磁三通阀(7d)固定安装在第一水管(3)的底端,第三电磁三通阀(7d)的第一输出口与第一水管(3)连通,第三电磁三通阀(7d)的输入口朝外设置,第三电磁三通阀(7d)的第二输出口与第一水压式栓塞(4)连通,第三电磁三通阀(7d)与控制器电连接。

6.根据权利要求3所述的一种建筑地基现场渗透试验装置,其特征在于,抽水机构(7)还包括有多级过滤器(7e),抽水泵(7a)和第二电磁三通阀(7b)通过多个多级过滤器(7e)连通。

7.根据权利要求1所述的一种建筑地基现场渗透试验装置,其特征在于,调压水泵(2a)的输入口安装有过滤网(2d)。

8.根据权利要求1-7中任意一条所述的一种建筑地基现场渗透试验装置的试验方法,其特征在于,包括有以下步骤:

步骤1、在建筑地基上钻出盲孔;

步骤2、组装渗透试验装置,将渗透试验装置置入孔中,并使得电磁阀(6a)抵达孔底;

步骤3、启动调压水泵(2a),通过控制器操作第一电磁三通阀(5a)、电磁阀(6a)、第二电磁三通阀(7b)和第三电磁三通阀(7d),使得水流依次通过调压水泵(2a)、第二电磁三通阀(7b)、流量计(2b)、第一水管(3)、第一水压式栓塞(4)、第二水管(5)、第一电磁三通阀(5a)、第二水压式栓塞(6)和电磁阀(6a)对孔内进行清洗,直到肉眼观察孔口无碎屑流出;

步骤4、关闭抽水泵(7a),启动调压水泵(2a),通过控制器操作第一电磁三通阀(5a)、电磁阀(6a)、第二电磁三通阀(7b)和第三电磁三通阀(7d),使得水流依次通过调压水泵(2a)、第二电磁三通阀(7b)、流量计(2b)、第一水管(3)、第一水压式栓塞(4)、第二水管(5)和第一电磁三通阀(5a)进入到第二水压式栓塞(6)中同时通过第一电磁三通阀(5a)向外排出;

步骤5、调节调压水泵(2a)的输出压力并通过压力表(2c)读取数据,当达到压力平衡后,在地表记录注入流量、压力和稳压时间,并将这些记录数据代入相应的钻孔压水试验计算公式,计算出第一水压式栓塞(4)和第二水压式栓塞(6)之间的建筑地基渗透系数;

步骤6、拆卸渗透试验装置并将其从孔中取出,然后再次向下钻孔;

步骤7、重复步骤一到步骤七,直到对建筑地基的全部深度进行渗透试验。

9.根据权利要求8所述的一种建筑地基现场渗透试验装置的试验方法,其特征在于,在步骤3和步骤4之间,还有步骤3.1:

步骤3.1、关闭调压水泵(2a),启动抽水泵(7a),通过控制器操作第一电磁三通阀(5a)、电磁阀(6a)、第二电磁三通阀(7b)和第三电磁三通阀(7d),使得试验区域上方的水依次通过第三电磁三通阀(7d)、第一水管(3)、多级过滤器(7e)、抽水泵(7a)排出到水箱(1)中。

10.根据权利要求8所述的一种建筑地基现场渗透试验装置的试验方法,其特征在于,每次钻孔的深度不得超过第二水管(5)的长度。
