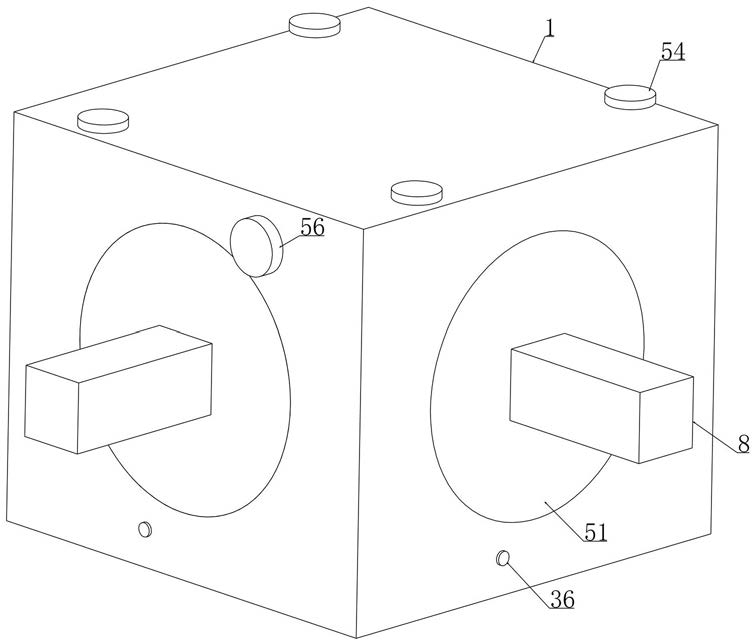

1.新型装配式建筑连接节点，包括连接箱（1），其特征在于，所述连接箱（1）内侧壁分别转动安装有从动锥齿轮（2）且从动锥齿轮（2）内侧固定安装有第一齿圈（3），第一齿圈（3）啮合有若干转动安装于连接箱（1）侧壁的夹紧齿轮（4）且夹紧齿轮（4）同轴转动有第一凸轮（5），第一凸轮（5）配合有沿从动锥齿轮（2）直径方向滑动的第一弧形夹紧板（6）且第一弧形夹紧板（6）与连接箱（1）侧壁连接有第一复位机构，所述连接箱（1）侧壁分别设有与从动锥齿轮（2）同轴心设置的矩形孔（7）其矩形孔（7）内插设有构件（8），所述连接箱（1）底壁上竖向滑动连接有十字形框架（9）且十字形框架（9）上分别滑动连接有与从动锥齿轮（2）相配合的T形定位块（10），构件（8）与T形定位块（10）相配合位置设有与T形定位块（10）相配合的凹槽（11），多个从动锥齿轮（2）共同啮合有转动安装于连接箱（1）顶壁的主动锥齿轮（12）且主动锥齿轮（12）同轴转动安装有转动安装于连接箱（1）底壁上的驱动螺杆（13），驱动螺杆（13）穿过十字形框架（9）中心部位且与十字形框架（9）配合部位为螺纹配合，所述主动锥齿轮（12）上方同轴转动安装有主动蜗轮（14）且主动蜗轮（14）啮合有转动安装于连接箱（1）内的主动蜗杆（15），所述十字形框架（9）上转动安装有与相应T形定位块（10）之间为螺纹配合的调节螺杆（16）且调节螺杆（16）连接有设置于连接箱（1）底壁上的驱动装置，若干从动锥齿轮（2）经主动锥齿轮（12）驱动进而通过相互配合的第一凸轮（5）、第一弧形夹紧板（6）将构件（8）夹紧的同时驱动十字形框架（9）向上移动并且使得T形定位块（10）刚好插入至与之相配合的构件（8）上的凹槽（11）内，实现对构件（8）的夹紧、定位。

2.根据权利要求1所述的新型装配式建筑连接节点，其特征在于，所述从动锥齿轮（2）转动安装于固定在连接箱（1）侧壁上的第一圆板（17）且第一圆板（17）上设有与矩形孔（7）相配合的第一通孔（18），所述第一复位机构包括：第一弧形夹紧板（6）底部固定连接有第一滑杆（19）且第一圆板（17）上设有与第一滑杆（19）滑动配合的第一滑槽（20），第一滑杆（19）面向与之相配合的第一凸轮（5）一侧连接有第一弹簧（21）且第一弹簧（21）另一端连接于第一滑槽（20）侧壁上，所述第一弧形夹紧板（6）背离与之相对应的第一凸轮（5）一侧通过第四弹簧（57）滑动连接有伸缩板（22），位于构件（8）正下方的伸缩板（22）两端分别固定连接有稳固杆（58）且稳固杆（58）底部设有一体连接有第一斜块（59），稳固杆（58）底部竖向滑动连接于固定在连接箱（1）底壁上的矩形滑筒（61）内且矩形滑筒（61）两侧分别滑动连接有安装板（62），安装板（62）面向第一斜块（59）一侧经复位弹簧（63）连接有滑动连接于矩形滑筒（61）上且与第一斜块（59）相配合的第二斜块（60），两安装板（62）上共同经螺纹配合有转动安装于连接箱（1）侧壁上的第一螺杆（64）且第一螺杆（64）与两安装板（62）螺纹配合部位螺纹旋向相反。

3.根据权利要求1所述的新型装配式建筑连接节点，其特征在于，所述连接箱（1）底壁上分别设有与十字形框架（9）竖向滑动配合且竖向设置的导轨（23），所述T形定位块（10）固定连接有支撑杆（24）且经支撑杆（24）滑动连接于十字形框架（9），所述十字形框架（9）上设有与支撑杆（24）滑动配合的滑道（25），所述十字形框架（9）靠近驱动螺杆（13）部位固定有转动底座（26）且调节螺杆（16）靠近驱动螺杆（13）一端转动安装于与之相对应的转动底座（26）上。

4.根据权利要求1所述的新型装配式建筑连接节点，其特征在于，所述调节螺杆（16）靠近转动底座（26）一端套固有第一皮带轮（27），所述连接箱（1）底壁上位于第一皮带轮（27）正下方转动安装有第二皮带轮（28），位于第一皮带轮（27）、第二皮带轮（28）同侧设有第三皮带轮（29）且第三皮带轮（29）转轴固定安装有滑块（30），滑块（30）滑动连接有设置于连接箱（1）底壁上的滑腔（31），第一皮带轮（27）、第二皮带轮（28）、第三皮带轮（29）上共同配合有三角形皮带（32），滑块（30）背离第一皮带轮（27）一侧连接有第二弹簧（33）且第二弹簧（33）另一端连接于滑腔（31）侧壁上，所述第二皮带轮（28）连接有设置于连接箱（1）底壁上的驱动装置。

5.根据权利要求4所述的新型装配式建筑连接节点，其特征在于，所述驱动装置包括与第二皮带轮（28）同轴转动的调节蜗轮（34），所述调节蜗轮（34）啮合有转动安装于连接箱（1）侧壁的调节蜗杆（35），所述调节蜗杆（35）向外穿出连接箱（1）且调节蜗杆（35）穿出连接箱（1）一端安装有调节手柄（36）。

6.根据权利要求1所述的新型装配式建筑连接节点，其特征在于，所述T形定位块（10）上固定有矩形挡板（37）且矩形挡板（37）高度高于T形定位块（10）高度，当十字形框架（9）位于连接箱（1）靠近底壁位置处时且此时T形定位块（10）位于设置于构件（8）上的凹槽（11）的正下方，此时构件（8）置于连接箱（1）内一端刚好抵触于设置于T形定位块（10）上的矩形挡板（37）上。

7.根据权利要求1所述的新型装配式建筑连接节点，其特征在于，所述连接箱（1）外侧壁分别开设有与矩形孔（7）同轴心设置的圆槽（38）且圆槽（38）内固定有第二圆板（39），所述第二圆板（39）上转动安装有调节大蜗轮（40）且调节大蜗轮（40）内壁上固定有第二齿圈（41），第二圆板（39）上开设有与矩形孔（7）相配合的第二通孔（42），所述第二齿圈（41）连接有设置于第二圆板（39）上的第二通孔调节装置，调节大蜗轮（40）连接有转动安装于连接箱（1）内的调节大蜗轮驱动装置，在调节大蜗轮驱动装置的作用下驱动调节大蜗轮（40）转动进而带动第二通孔调节装置工作，从而改变第二通孔（42）的尺寸大小，以实现能安装不同尺寸大小的构件（8）的效果。

8.根据权利要求7所述的新型装配式建筑连接节点，其特征在于，所述第二通孔调节装置包括若干转动安装于第二圆板（39）上的调节小齿轮（43）且若干调节小齿轮（43）与第二齿圈（41）啮合，调节小齿轮（43）分别同轴转动安装有第二凸轮（44）且第二凸轮（44）配合有沿调节大蜗轮（40）直径方向滑动连接于第二圆板（39）上的第二弧形夹紧板（45）且第二弧形夹紧板（45）与第二圆板（39）底壁上连接有第二复位机构，所述第二弧形夹紧板（45）背离与之相对应的第二凸轮（44）一侧固定有轮廓板（46）。

9.根据权利要求8所述的新型装配式建筑连接节点，其特征在于，所述第二复位机构包括与第二弧形夹紧板（45）固定连接的第二滑杆（47）且第二圆板（39）上设有与第二滑杆（47）滑动配合的第二滑槽（48），第二滑杆（47）面向与之相对应的第二凸轮（44）一侧连接有第三弹簧（49）且第三弹簧（49）另一端连接于第二滑槽（48）侧壁上，所述圆槽（38）远离第二圆板（39）一端安装有与圆槽（38）相配合的封堵圆板（50）且封堵圆板（50）上设有与第二通孔（42）同轴心设置的第三通孔（51）。

10.根据权利要求7所述的新型装配式建筑连接节点，其特征在于，所述调节大蜗轮（40）驱动装置包括设置于连接箱（1）侧壁内且与圆槽（38）连通的矩形腔体（52），矩形腔体（52）内转动安装有与调节大蜗轮（40）啮合的驱动蜗杆（53），所述驱动蜗杆（53）置于矩形腔体（52）外一端安装有驱动手柄（54），所述主动锥齿轮（12）上端同轴心固定安装有圆筒（55）且主动锥齿轮（12）经圆筒（55）转动安装于连接箱（1）顶壁，所述主动蜗轮（14）套固于圆筒（55）上。
