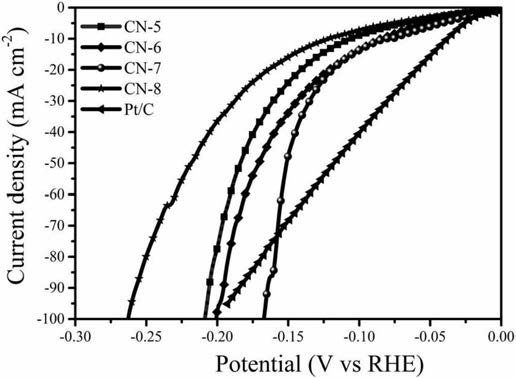

1.一种铜镍电催化剂的制备方法,其特征在于,包括以下步骤:以铜片为工作电极,在电流密度为0.6~0.7A/cm2条件下,在电解液中进行电沉积,得到铜镍电催化剂;
所述电解液中包括氯化铵、氯化镍和氯化钠;所述电解液中氯化铵的浓度为0.2mol/L,氯化镍的浓度为0.1mol/L,氯化钠的浓度为0.43mol/L。
2.根据权利要求1所述的制备方法,其特征在于,所述电沉积所用对电极为碳棒。
3.根据权利要求1所述的制备方法,其特征在于,所述电沉积的时间为20s。
4.根据权利要求1所述的制备方法,其特征在于,采用直流电源进行所述电沉积。
5.根据权利要求1所述的制备方法,其特征在于,所述铜片在使用前依次在盐酸溶液和水中进行超声洗涤。
6.根据权利要求5所述的制备方法,其特征在于,所述盐酸溶液的质量浓度为20%。
7.根据权利要求5或6所述的制备方法,其特征在于,在盐酸溶液中进行所述超声洗涤的时间为0.5h。
8.根据权利要求5所述的制备方法,其特征在于,在水中进行超声洗涤至所得洗涤液为中性。
9.根据权利要求1所述的制备方法,其特征在于,完成所述电沉积后,将所得产物在40~60℃温度下干燥8~15h,得到铜镍电催化剂。
