1.一种一氧化碳净化用四氧化三钴整体式催化剂的制备方法，包括采用铁铬镍金属蜂窝作为催化剂载体，所述的铁铬镍金属蜂窝的比表面积为0.8～2m2/g,400目；其特征在于：包括如下步骤：

步骤(1)将所述的铁铬镍金属蜂窝使用超声清洗，去除金属蜂窝表面的杂质，然后，将超声清洗后的金属蜂窝放置于烘箱中干燥，再用化学侵蚀与热处理相结合的方法处理干燥后的金属蜂窝；

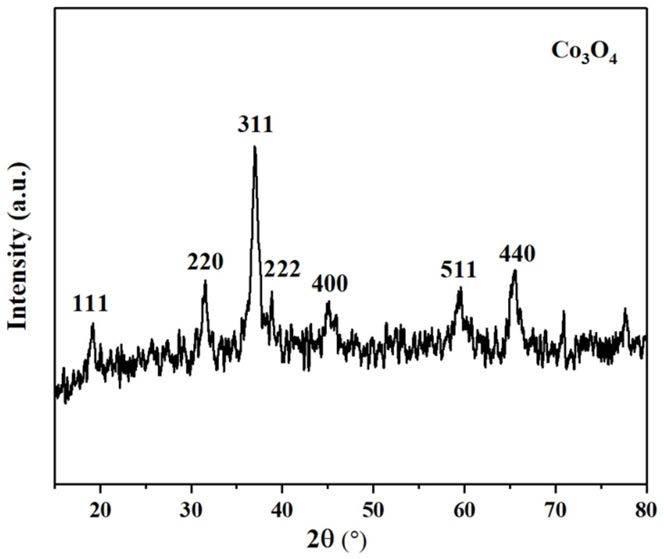

步骤(2)按质量比为1:13.4的醋酸钴溶解在乙二醇溶液中，加热至160℃并维持一小时后，缓慢加入200mL0.2M的碳酸钠溶液，并老化1h，然后将得到的溶液过滤，并反复使用去离子水、乙醇溶液清洗，之后，将过滤得到的固体用烘箱干燥，随后在马弗炉中煅烧，得到的黑色粉末状物质便是四氧化三钴纳米催化剂；

步骤(3)将得到的四氧化三钴纳米催化剂用研钵研磨，然后将研磨得到的四氧化三钴纳米催化剂粉末置入烘箱中进行干燥；

步骤(4)将质量比为1:3的干燥后的四氧化三钴纳米催化剂粉与硅溶胶加入去离子水中搅拌混合，获得悬浮液；

步骤(5)将步骤(1)得到的铁铬镍金属蜂窝浸渍到步骤(4)获得的悬浮液中10分钟，随后缓慢将金属蜂窝从悬浮液中提升直至完全露出，并用空气吹去孔道中多余的残留液，然后将金属蜂窝放置于烘箱干燥，得到涂覆四氧化三钴悬浮液的铁铬镍金属蜂窝；

步骤(6)重复步骤(5)多次；

步骤(7)将多次涂覆四氧化三钴悬浮液的金属蜂窝放置于马弗炉中煅烧，得到一氧化碳净化用四氧化三钴整体式催化剂。

2.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述步骤(1)中超声清洗所使用的溶液为丙酮，超声频率为50kHz,超声时间为3h。

3.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述步骤(1)中化学侵蚀与热处理相结合的方法是将干燥后的金属蜂窝浸入到

1mol/L的硫酸溶液中，并加热到60℃，维持30min，之后将金属蜂窝放在1000℃环境中维持

10h。

4.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述步骤(2)中过滤得到的固体的干燥温度为60℃，干燥时间为12h，在马弗炉中煅烧，温度为450℃，煅烧时间为4h。

5.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述步骤(3)中四氧化三钴纳米催化剂研磨至150目以上，置入烘箱中进行干燥的温度为60℃，时间为3～5h。

6.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述的步骤(4)中硅溶胶的酸碱度为pH＝10；悬浮液的搅拌时间为3～5h。

7.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述的步骤(5)中提升金属蜂窝的速率为2cm/min；金属蜂窝放置于烘箱干燥的温度为60℃，干燥时间为3h。

8.根据权利要求1所述的一氧化碳净化用四氧化三钴整体式催化剂的制备方法，其特征在于：所述步骤(7)中的金属蜂窝放置于马弗炉中煅烧的温度为450℃，煅烧时间为4h；四氧化三钴催化剂的负载量为5％～15％。
